趣味卡通形象摆件创意结构设计

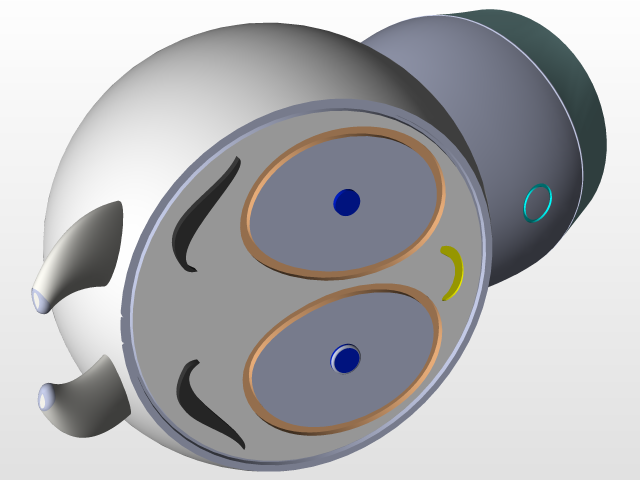

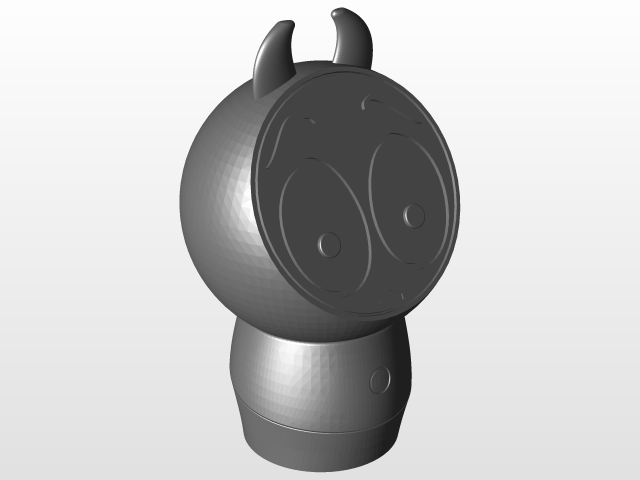

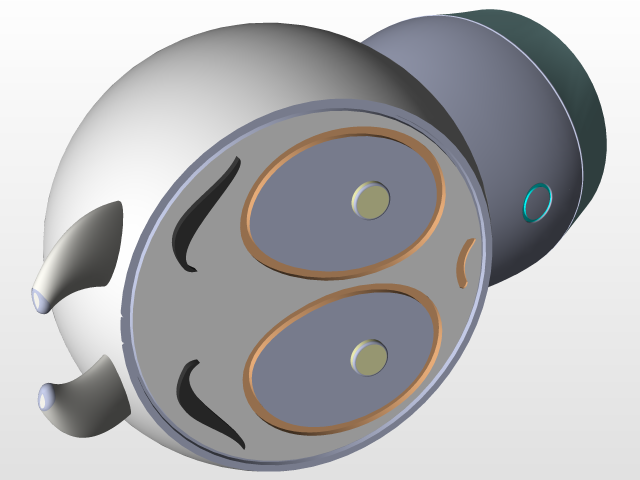

这款卡通形象造型的设计，最初的应用场景锚定在桌面文创摆件、潮玩手办开发以及少儿科普教具的配套结构开发方向，在做结构拆解的时候，首先考虑的是这类产品在实际量产中的装配逻辑：整体采用分体式拼接结构，头部主体与后侧的配重底座做了止口配合设计，安装边界控制在常规掌心可握持的尺寸区间，既满足桌面摆放的稳定性，也适配小批量FDM打印或者注塑开模的脱模要求，不会出现倒扣量过大导致的脱模卡滞问题。从功能特性来看，面部的双眼区域做了下沉式的环形槽设计，预留了0.8mm的嵌件安装位，既可以直接做分色喷涂处理，也可以嵌入预印刷的PVC贴片或者透光亚克力片，若搭配内置的纽扣电池与LED灯组，还可以实现眼部发光的展示效果，拓展了产品的交互属性；面部的弯眉与嘴部线条做了0.3mm的浅浮雕处理，在喷涂上色时可以自然形成分色边界，降低后期涂装的遮罩工作量，适合手办工作室的小批量制作需求。设计思路上没有采用常规卡通形象的对称正脸布局，而是将面部做了15度的侧倾角度，搭配两个向外伸出的圆角锥形凸起作为装饰角，弱化了规整造型带来的呆板感，后侧的圆柱形底座做了10度的斜切收尾，既平衡了整体视觉重心，也在底座侧面预留了环形装饰槽，可以粘贴品牌标识或者功能按键，若改造成小型蓝牙音箱外壳、桌面香薰扩香座，都不需要对主体结构做大幅修改，结构复用性较强。外形尺寸方面，整体长宽高比例控制在1.2:1:1.1的区间，主体壁厚统一设置为1.8mm，既满足3D打印时的结构强度要求，也不会因为壁厚过大导致注塑生产时出现缩痕，所有外边缘都做了R1.2以上的圆角处理，没有尖锐棱角，符合文创产品的安全设计规范，不管是作为桌面装饰摆件，还是作为少儿益智拼装玩具的组成部件，都能满足日常使用的耐磨、防磕碰要求。在结构细节上，主体与底座的配合面做了0.1mm的间隙预留，不管是采用胶水粘接还是卡扣连接，都能保证装配后的接缝均匀，不会出现错位断差；表面的分色区域都做了台阶式的分界设计，不需要额外制作喷涂治具就能完成精准分色，大幅降低了后期处理的人工成本，对于文创产品开发阶段的手板验证来说，这种结构设计可以快速迭代不同的面部表情方案，只需要替换面部的嵌件就能衍生出不同风格的系列产品，适配不同的IP衍生开发需求。
