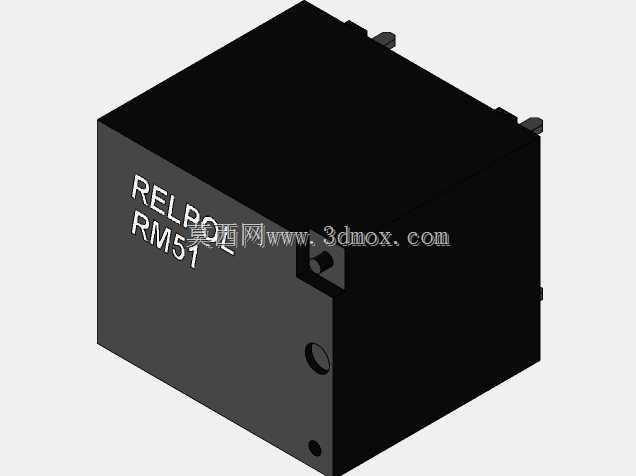

RELPOL RM51电磁继电器三维结构

　　在低压工控回路的设计选型过程中，小型中间继电器是最常接触的基础控制元件，这款RM51型继电器的三维结构还原，完全围绕实际电气柜内的安装使用场景搭建，没有做多余的外观美化，所有结构特征都服务于装配与功能实现。从实际应用来看，这类继电器主要承担小电流控制回路的信号中转、触点扩容作用，常见于PLC输出端的负载驱动、设备联锁信号的传递、多回路状态的同步切换场景，相比直接用控制器触点驱动负载，继电器可以有效隔离强弱电回路，避免浪涌电流冲击核心控制元件，同时能将一路控制信号同步分配给多个执行回路，简化控制线路的布线逻辑。

　　从结构设计思路来看，这款继电器采用立方体塑壳封装结构，外壳选用阻燃黑色热固性塑料，表面做哑光磨砂处理，既可以在长期带电工作时耐受内部线圈的温升，也能避免车间内的粉尘、切削液飞溅侵入内部触点结构，外壳侧面预留的引脚定位槽，完全匹配标准继电器底座的卡扣结构，安装时不需要额外螺丝固定，对准底座引脚下压即可卡紧，后期维护更换时直接向上拔出就能完成拆卸，不需要重新梳理接线，大幅降低设备运维的时间成本。外壳正面印刷的型号标识采用凹印填漆工艺，长期在电气柜内高温环境下也不会出现标识脱落模糊的问题，方便运维人员快速核对回路元件型号。

　　从功能特性来看，这款继电器内部采用电磁吸合结构，线圈通电后产生的磁场带动衔铁动作，实现常开、常闭触点的状态切换，外壳侧面预留的手动测试拨杆，可以在设备断电调试阶段手动强制切换触点状态，方便调试人员快速排查回路接线故障，不需要给控制回路通电就能验证后续负载的动作逻辑，这个细节结构在三维模型里做了完整还原，拨杆的活动行程、限位卡点都和实物一致，结构设计人员在做电气柜布局时，可以准确模拟手动操作拨杆时需要预留的手指操作空间，避免出现元件安装过密、调试时无法触碰测试拨杆的问题。

　　关于安装边界与尺寸配合，这款继电器的外形为规整立方体，引脚采用标准工业间距排布，适配市面上通用的8脚继电器底座，模型还原了所有引脚的伸出长度、截面尺寸，以及外壳侧面的散热凹槽结构，在做电气柜三维布局时，可以直接导入模型完成排布，准确核算相邻元件之间的安全电气间隙，避免出现安装后底座引脚干涉、元件之间距离不足导致的爬电距离不够问题。外壳上预留的固定卡扣位置、底部与底座配合的定位凸台，都按照实物尺寸1:1还原，设计人员可以直接在装配环境里模拟继电器插拔的动作行程，确认柜内走线槽、线槽盖板是否会阻碍元件的更换操作，避免实际装配完成后才发现运维空间不足的问题。

　　不同于很多只做外观示意的元件模型，这个结构把继电器外壳的合模缝、引脚的倒角、测试拨杆的防滑纹理都做了还原，在做设备的数字化样机搭建时，可以直接用于电气舱的干涉检查、运维路径模拟，不需要再对模型做二次修整。对于结构设计人员来说，这类基础电气元件的准确模型，能大幅减少电气柜布局阶段的反复核对工作，避免因为元件尺寸偏差导致的实际装配返工，尤其是在紧凑式小型控制设备的设计中，每一个元件的安装空间、操作空间都需要精准核算，准确的三维模型能让设计阶段的空间评估更贴近实际装配状态，减少后期现场整改的工作量。
