增量式旋转编码器结构三维设计

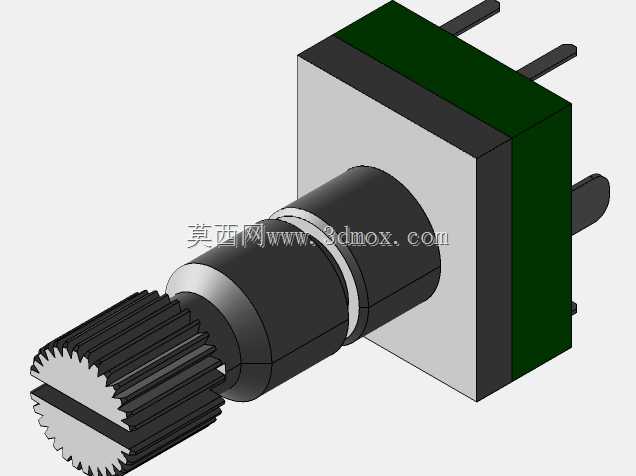

　　这款增量式旋转编码器件，是小型电子设备人机交互回路里常用的输入部件，日常在车载影音面板、家用功放调节旋钮、工业手持终端参数调节模块、小型通讯设备参数设置端都能见到它的应用场景，相比传统碳膜电位器，它不存在磨损后阻值漂移的问题，旋转定位的段落感清晰，支持连续旋转输出脉冲信号，还可集成按压开关功能，实现单部件完成参数调节、选项确认的复合操作，能大幅缩减设备面板的按键排布空间。从结构设计层面看，这款器件采用分体式排布逻辑，后端是方型塑封主体，内部封装光电编码盘或者接触式码片、信号触发端子，引脚采用直插式排布，适配常规波峰焊工艺，引脚间距符合通用PCB板载安装规范，焊接后器件主体与PCB板面贴合紧密，不会出现悬空歪斜的问题。

　　前端伸出的滚花轴是操作受力端，轴身做了滚花防滑处理，用户旋转旋钮时不会出现打滑空转的情况，轴根部做了台阶限位结构，安装面板时可以通过台阶定位旋钮的装配深度，避免旋钮按压过度损坏内部开关结构，也能防止轴身径向晃动带来的操作虚位。设计过程中首先要明确安装边界，后端塑封主体的方形外廓尺寸要匹配PCB板上的预留安装空间，引脚伸出长度要兼顾PCB板厚与焊盘的焊接余量，过长的引脚会在焊接后顶到设备外壳，过短则容易出现虚焊脱焊的问题；前端轴的伸出长度要匹配面板厚度与旋钮的装配深度，轴径尺寸要和通用旋钮的内孔尺寸适配，不需要额外定制非标旋钮就能直接装配，降低整机的物料采购成本。功能特性上，这款编码器每旋转一圈输出固定数量的脉冲信号，

　　主控端通过识别脉冲的相位差判断旋转方向，实现参数的增减调节，轴向下压时触发内置的轻触开关，实现确认功能，内部的定位弹片提供均匀的旋转段落感，每一档的旋转力矩控制在合适区间，既不会因为太松导致误触转动，也不会因为太紧造成操作费力。建模的时候要重点还原几个关键配合部位：一是滚花轴的齿形轮廓，滚花的齿距、齿深要符合实际加工参数，装配旋钮后能保证足够的静摩擦力；二是塑封主体与前端金属轴套的配合间隙，间隙过大会导致轴身晃动量超标，间隙过小则会增加旋转阻力，甚至出现卡滞无法转动的问题；三是直插引脚的位置度，每根引脚的相对位置公差要控制在波峰焊工艺允许的范围内，避免出现插装时引脚对不准焊盘孔的情况。实际选型应用时，要注意这款器件的额定工作电压、

　　电流参数匹配设备的电路设计，旋转寿命要满足设备的使用频次要求，带按压功能的型号还要确认按压力度与按压行程符合整机的操作手感设计，安装时要在面板与器件主体之间加装减震垫圈，避免设备运输过程中的震动导致引脚受力断裂，焊接时要控制焊锡温度与焊接时间，防止高温传导到器件内部损坏码片或者弹片结构。这类小型编码器件虽然结构不算复杂，但是细节尺寸的把控直接影响最终的操作手感与装配可靠性，建模时还原所有的安装限位、配合结构，才能给后续的PCB布局、面板开模、整机装配提供准确的参考依据，避免后期试产时出现装配干涉、操作手感不符合预期的问题。
