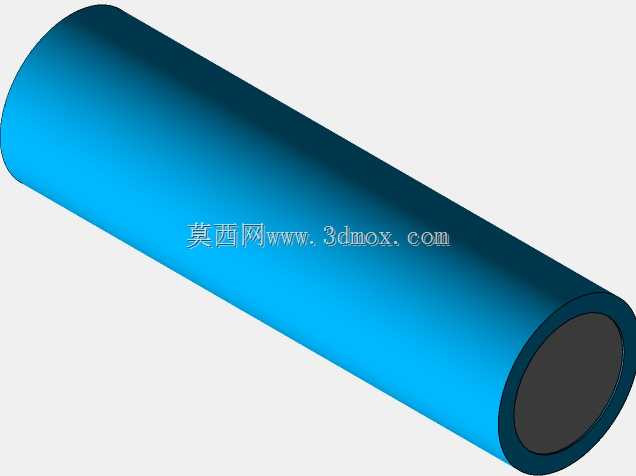

18650圆柱锂离子可充电单体电芯

在消费电子、小型电动工具、便携储能设备乃至低速代步车的供电模块设计中，18650规格圆柱电芯是应用覆盖面极广的基础储能单元，这类圆柱电芯的标准化尺寸，让结构工程师在做电池仓排布、PACK包设计时能快速匹配安装边界，减少定制化结构的开发成本。做这款电芯的三维建模时，首先要还原的是其标准外形尺寸约束：直径18mm、长度65mm的圆柱主体是核心安装基准，建模时要严格控制圆柱面的圆度公差，避免后续做电池仓干涉检查时出现尺寸偏差，正极位置的凸起盖帽、负极的平面端结构要单独做特征拆分，因为PACK设计中，正负极的接触结构、绝缘垫片的避让空间都需要依托这部分特征做配合设计。从实际应用场景来看，这类电芯既可以单颗用于强光手电、小型便携检测仪器这类低功耗手持设备的独立供电，也可以通过串并联组合成不同电压容量的电池组，用于笔记本电脑电池包、电动自行车动力模组、家用储能电源等产品中，建模时还原电芯外表面的绝缘包覆层特征，能帮助结构工程师在做多电芯排布时，准确计算电芯之间的安全绝缘间隙，避免出现排布过密导致的绝缘层磨损风险。设计思路上，没有做多余的装饰性特征，所有建模特征都围绕实际生产装配的需求展开：圆柱主体的拔模角度控制在0.1°以内，匹配自动化生产线的电芯抓取工装定位需求，正极盖帽的压边结构做了等比例还原，方便后续做焊接极耳的结构模拟，负极的端面平整度特征也做了体现，能支撑弹簧接触式、焊接式两种不同负极连接方案的结构验证。很多工程师在做电池相关产品设计时，容易忽略电芯的实际外形细节，直接用简化圆柱代替，往往在打样阶段才发现正负极的凸起高度、绝缘圈的厚度导致的装配干涉，这款模型把这些容易被忽略的细节都做了还原，能直接用于电池仓的干涉检查、PACK包的排布仿真，甚至可以导入热仿真软件中，结合电芯的发热参数做模组的散热结构设计。另外，建模时特意保留了电芯外表面的标识区域特征，方便设计师在做产品外观验证时，模拟电芯喷码的位置排布，避免电池仓的开窗、标签位置遮挡电芯的规格标识，符合产品安规设计中标识清晰可查的要求。对于做小型电气设备结构开发的工程师来说，精准的电芯三维模型是前期方案设计阶段必不可少的基础元件模型，能大幅减少结构反复修改的次数，缩短产品开发周期。
