DHT22温湿度传感元件结构设计

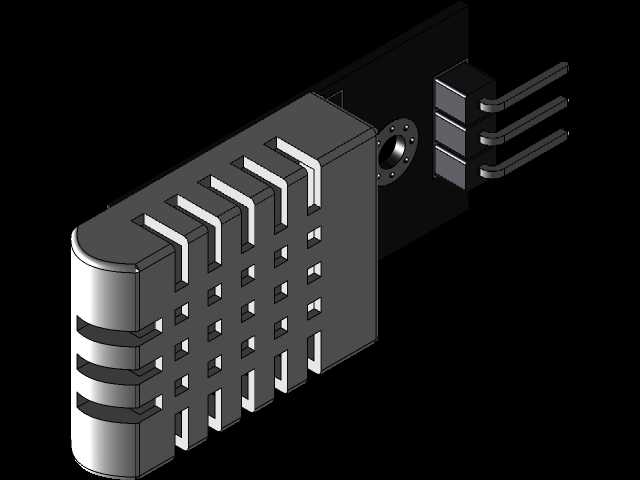

在做环境监测类设备的结构适配时，这类温湿度传感元件是绕不开的核心部件，很多工控机柜、农业大棚监测终端、智能家居环境采集节点、仓储温湿度巡检设备里，都会用到同规格的传感单元。从结构设计角度看，这个元件的外壳做了单侧圆弧过渡的造型，正面排布多组横向通槽与矩阵式透气孔，核心目的是让内部的湿敏、感温元件能和外部空气充分接触，避免外壳封闭造成的检测滞后，同时格栅式的外壳结构也能阻挡大颗粒灰尘直接落到感应元件表面，降低日常使用过程中积灰对检测精度的影响。元件尾部引出的三根直插式排针，是按照标准2.54mm排距设计的，既可以直接焊接在PCB板上做板载安装，也能通过配套的接插件引出导线做分体式安装，安装时需要注意，感应面要避开设备自身的发热源，比如电源模块、功率电阻这类持续发热的部件，最好预留10mm以上的通风间隙，避免设备自身温升导致检测数值出现偏差。从安装边界来看，元件主体的矩形截面尺寸适配市面上通用的传感安装座，侧面预留的法兰固定孔可以配合M2螺丝完成锁紧固定，不需要额外做定制的固定结构，能大幅缩短整机的结构开发周期。设计这类传感元件的三维结构时，要重点把控透气槽的开孔尺寸，槽宽过大会让内部感应元件直接暴露在外界，容易被飞溅的水滴或者硬物触碰损坏，槽宽过小又会阻碍空气流通，拉长传感器的响应时间；同时排针的位置度公差要控制在0.1mm以内，避免焊接时出现插针对不齐焊盘的问题，圆弧端的外壳壁厚保持均匀，避免注塑生产时出现缩痕影响装配精度。在实际设备选型适配时，还要考虑元件的安装朝向，尽量让格栅开口朝向空气流通的方向，不要紧贴设备内壁或者线缆，防止透气路径被遮挡，很多新手结构工程师在做布局时，经常把传感器塞在设备角落紧贴外壳，最后实际测试时温湿度数值偏差很大，大多是因为通风路径被阻断导致的。另外这个元件的外壳采用ABS阻燃材质，在做结构校验时要确认外壳的耐温范围匹配设备的工作环境，避免在高温工况下外壳出现变形，挤压内部的感应芯片导致失效。
