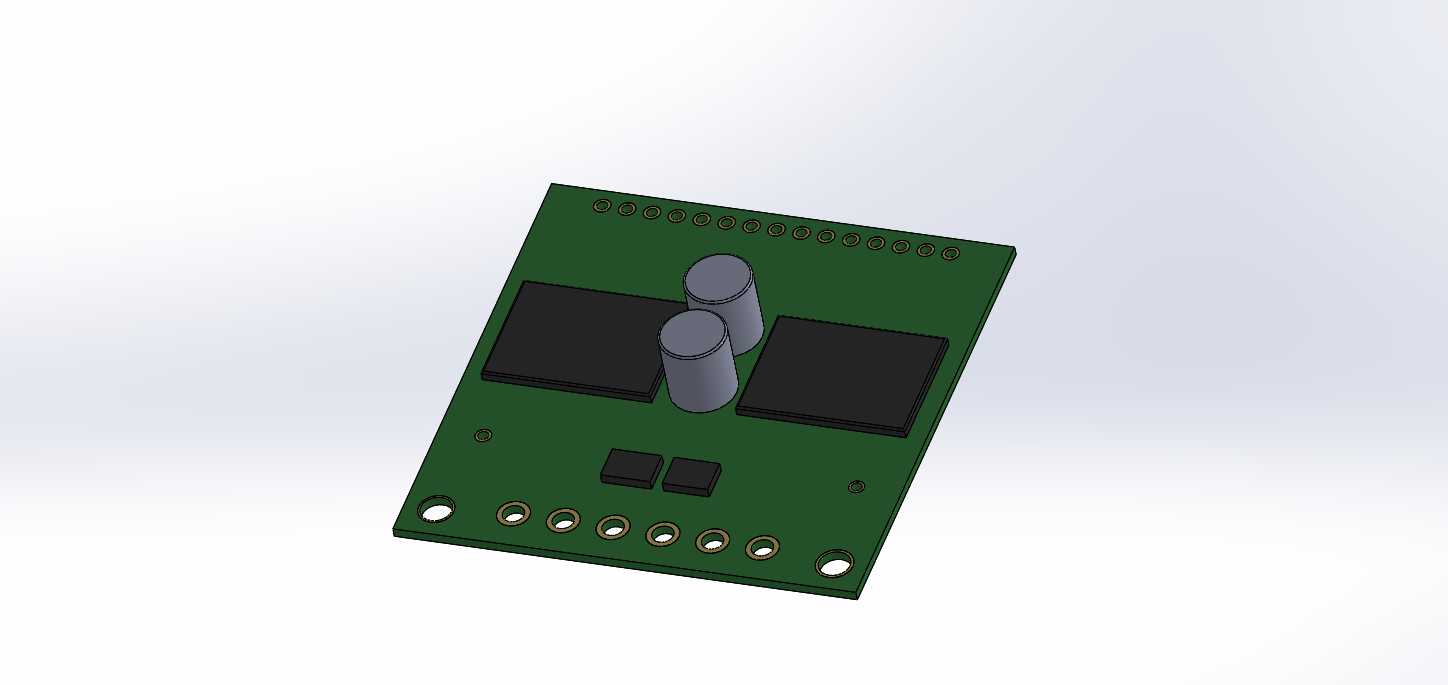

VNH3SP30双电机驱动板安装托架结构

在小型移动机器人、智能小车、桌面级自动化执行机构的开发场景中，双路大电流电机驱动的安装固定一直是结构设计环节容易被忽略却直接影响设备运行稳定性的细节。这款针对Pololu款VNH3SP30双电机驱动器设计的安装托架，核心作用是为驱动板提供精准的定位承载，匹配Altium Designer环境下完成的PCB项目设计要求，从结构层面保证驱动板与安装基体的连接可靠性，避免设备运行过程中因振动、接线拉扯导致的引脚脱焊、板体移位问题。从实际选型适配角度看，这款托架完全贴合对应驱动板的外形轮廓，板体上的功率元件、电解电容、接线焊盘位置都做了充分的避让设计，不会出现托架结构干涉元件安装、遮挡散热路径的问题。设计过程中优先匹配了驱动板的安装孔位坐标，四个角位的固定孔与板体自带安装孔完全同轴，安装时可以直接使用标准铜柱或螺丝完成固定，不需要额外对板体进行打孔或裁切修改，能大幅缩短嵌入式运动控制类项目的结构调试周期。安装边界方面，托架的整体轮廓完全跟随驱动板的外沿尺寸设计，没有额外向外延伸的冗余结构，对于内部安装空间局促的小型机器人底盘、紧凑式执行模组来说，不会额外占用宝贵的舱内空间，接线端的预留间隙刚好满足常规杜邦线、动力线的插拔操作空间，不会出现接线时工具无法伸入、线材弯折半径不足的问题。在实际工程应用中，这类驱动托架除了基础的固定作用，还能在驱动板与安装基体之间形成均匀的支撑间隙，避免板体背面的焊盘直接接触金属安装面造成短路风险，同时预留的间隙也能为板上的功率MOS管提供一定的空气流通空间，辅助大电流工况下的散热。设计时没有采用多余的包覆式结构，完全以功能实现为核心，板上两个大体积电解电容对应的位置做了下沉式的避让空间，即使电容存在一定的安装高度公差，也不会与托架表面发生硬接触，功率芯片对应的区域完全镂空，既可以减少托架整体的用料重量，也能避免托架长期接触芯片表面影响热量散发。对于做小型运动设备开发的结构工程师来说，这类精准匹配的安装托架不需要反复测量板件尺寸、调整孔位坐标，可以直接导入装配体完成整体布局校验，能有效避免自行建模时出现的孔位偏差、元件干涉问题，尤其适合学生竞赛项目、快速原型开发这类对设计迭代速度要求较高的场景，安装后驱动板的定位精度完全满足接线、调试、长期运行的要求，不会出现板体晃动导致的接线松动、信号接触不良等常见故障。
