带安装孔圆形法兰盘机械零件三维设计

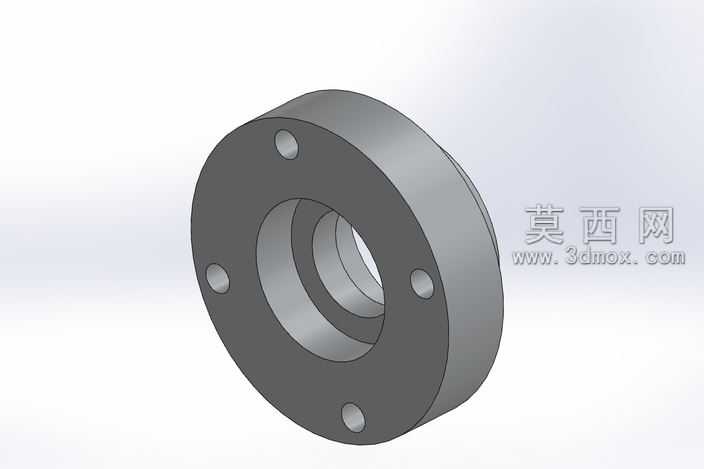

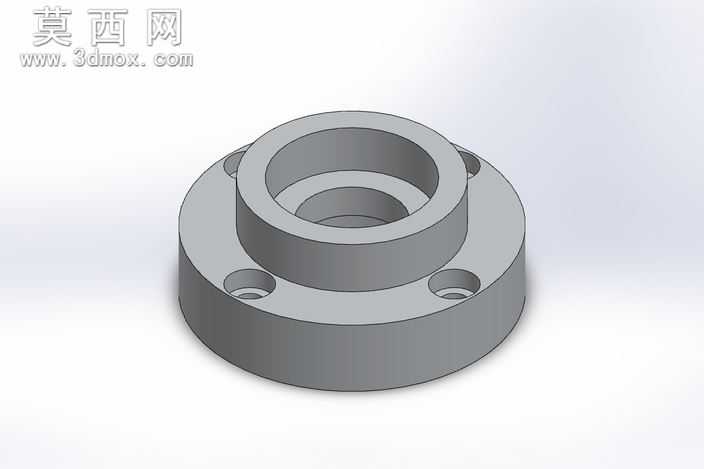

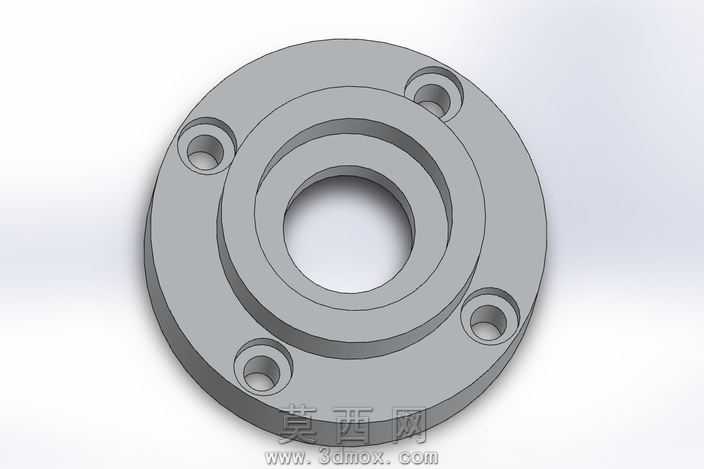

本作品为圆形法兰连接件的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循机械加工工艺规范与通用法兰的设计标准，保证模型结构的合理性与生产可行性。建模阶段首先以旋转凸台特征构建法兰的主体基体，精准控制法兰的整体外径、中心通孔内径、各阶梯台的轴向高度与径向尺寸，形成带有同轴阶梯凸台的盘状基础结构，保证中心通孔的同轴度公差符合装配要求。随后在法兰盘的圆周方向均匀分布四个沉头安装孔，通过圆周阵列特征完成孔位的批量创建，严格控制各安装孔的中心距、孔径、沉头深度与孔位角度偏差，保证四个安装孔的位置度满足螺栓装配的公差要求，避免后续装配出现干涉问题。建模完成后对模型进行细节优化，对所有锐边进行符合工艺要求的倒角处理，去除结构上的应力集中点，同时还原机械加工表面的真实质感，赋予模型哑光金属材质，模拟钢制零件经机加工后的表面纹理效果，通过渲染环境的光影调整，清晰呈现法兰各阶梯面的层次结构、安装孔的沉头结构细节，直观展示零件的整体形态与装配特征。设计过程中充分考虑该法兰的实际使用场景，作为轴系与管路连接的通用连接件，其中心阶梯孔可适配对应规格的轴承或管路接头，圆周分布的沉头孔可实现法兰与安装基座的稳固螺栓连接，整体结构紧凑，各尺寸参数均参考通用法兰的标准规格设定，既满足连接强度要求，也兼顾了零件加工的工艺性，可直接用于数控加工编程参考、装配干涉校验、产品结构演示等场景，模型的所有特征均保留完整参数，可根据实际使用需求快速调整尺寸参数，适配不同的连接工况与安装要求。
