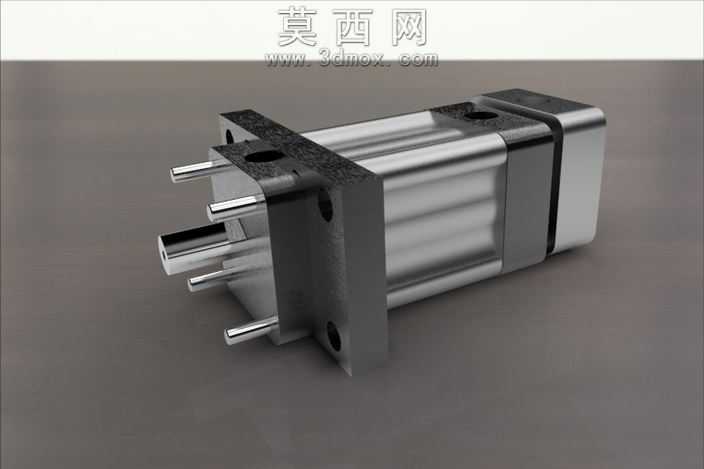

多杆输出紧凑型气动执行元件三维设计

本作品为多杆导向型气动执行元件的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循气动元件的实际生产尺寸规范，对各部件的装配公差、配合间隙做了符合行业标准的参数设定，确保模型可直接用于后续的工程出图、装配模拟与运动仿真环节。渲染环节采用金属质感材质体系，前端安装法兰与端盖部分赋予哑光铸铁材质，通过调整粗糙度、金属度参数还原发黑处理金属件的磨砂哑光质感，表面细微的加工纹理通过法线贴图实现，还原机加工零件的真实表面状态；缸筒部分采用抛光铝合金材质，设置高反射率与低粗糙度参数，还原阳极氧化铝合金缸筒的亮面金属质感，搭配环境HDR贴图实现真实的环境反射效果，让缸筒的曲面光影过渡自然柔和；输出导杆部分采用镀铬不锈钢材质，设置极高的金属度与极低的粗糙度，还原镀铬杆件的亮面高光效果，突出导杆的精密加工质感；后端端盖部分采用压铸铝合金材质，适度调整粗糙度还原压铸件的细微颗粒质感，区分不同部件的材质差异。结构设计上，采用方形法兰安装端作为前端固定结构，法兰上预留四个对称的安装通孔与定位销孔，可实现元件的正面法兰式安装固定；五根平行输出导杆呈中心对称分布，中心主输出杆搭配四周四根导向杆，可有效承受径向负载与偏载力矩，避免活塞杆受侧向力出现卡顿、磨损问题，大幅提升元件的负载能力与运行稳定性；缸筒采用方形截面与圆形内腔结合的结构，外部方形结构可配合外部导轨实现防转功能，内部圆形内腔适配活塞的往复运动；后端集成气路接口与缓冲结构预留位，可根据使用需求加装可调缓冲组件，降低活塞运行到行程端点时的冲击噪音。设计思路围绕紧凑型气动执行场景展开，在保证输出行程与推力的前提下尽可能压缩元件的整体轴向尺寸，多导杆的设计省去了外部额外加装导向机构的需求，可直接用于需要平稳直线输出、抗偏载的自动化工位，比如物料推送、夹具驱动、工位升降等场景，建模过程中对所有密封槽、卡簧槽、倒角等细节特征都做了完整还原，没有做简化省略，确保模型的工程实用性，装配体采用自下而上的建模方式，每个零件都可单独编辑修改，方便后续根据实际使用需求调整缸径、行程、安装尺寸等参数，适配不同的设备安装要求。
