派克汉尼汾工业铝型材三维连接结构

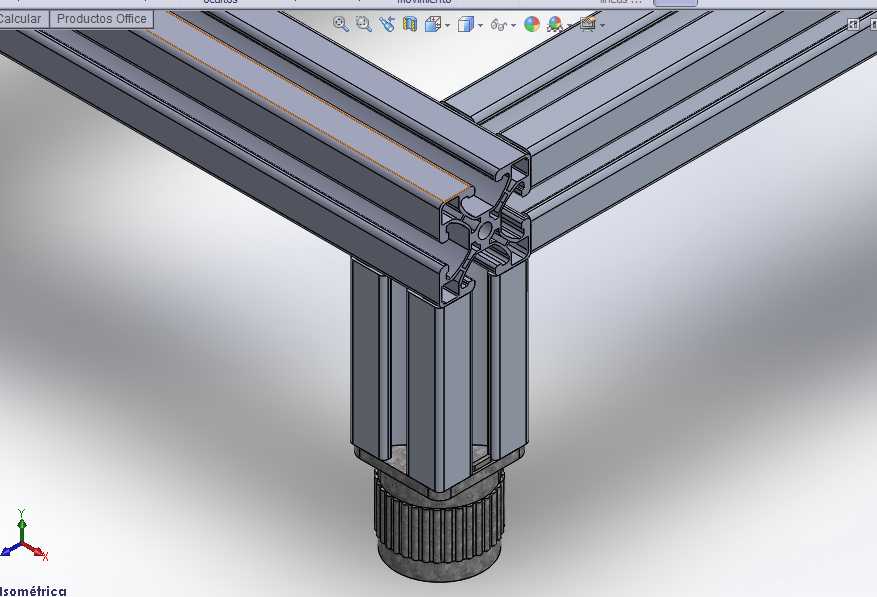

这套三维结构呈现的是派克汉尼汾工业铝型材系统的直角三维连接节点，搭配底部可调支撑脚，是各类工业设备机架、生产线防护围栏、物料周转台架搭建过程中最常用的节点形式之一。在实际工业场景中，这类结构广泛应用于电子组装生产线旁的物料放置架、自动化设备的外围防护框架、检测工位的操作工作台、洁净车间内的设备支撑机架搭建，区别于传统焊接钢结构框架，铝型材框架无需做表面防锈涂装，拆装调整灵活，后期产线迭代改造时可直接拆解型材重复利用，能大幅降低产线调整的改造成本与周期。从结构设计逻辑来看，该节点采用三维角槽隐藏式连接设计，连接配件完全嵌入铝型材的预设T型槽内部，外表面无突出的连接螺栓或角码，整体外观整洁流畅，不会在人员操作过程中产生剐蹭风险，同时隐藏式连接的受力点分布在型材三个方向的槽道内部，相比外置角码连接，抗扭转、抗侧向载荷的能力提升明显，在承受设备放置的垂直载荷、人员倚靠的侧向载荷时，节点不会出现松动错位的问题。配套的底部可调支撑脚采用滚花调节螺母设计，支撑脚底座内嵌防滑橡胶垫，安装时可根据地面实际平整度旋转调节螺母，调整单根支脚的支撑高度，保证整个框架的水平度，避免框架因地面不平出现晃动、放置设备倾斜的问题，支撑脚与铝型材端面采用螺纹旋接固定，安装时无需额外打孔，直接对准型材端面的预设螺纹孔旋紧即可，单支脚的垂直承重可满足常规中小型设备机架的承载需求。从安装边界来看，该节点适配的铝型材槽宽符合欧标工业铝型材通用槽型标准，型材截面的连接槽位置、端面安装孔位均与同规格派克汉尼汾型材完全匹配，搭建框架时，三根不同方向的型材可直接通过内置连接件在该节点完成拼接，无需在型材表面做额外的铣削、打孔加工，现场组装仅需使用内六角扳手即可完成全部操作，普通装配人员无需专业焊接技能即可完成框架搭建。这类结构在设计时充分考虑了工业现场的实际使用需求，型材表面的阳极氧化层具备良好的耐磨、耐腐蚀性能，在常规车间环境下长期使用不会出现表面锈蚀、涂层脱落的问题，框架上可直接通过T型螺栓安装置物板、防护亚克力板、走线槽、传感器安装支架等附属配件，配件位置可根据实际需求沿槽道任意调整，无需重新打孔固定，能适配不同场景下的机架搭建需求。
