SICK品牌工业红外传感摄像机三维结构

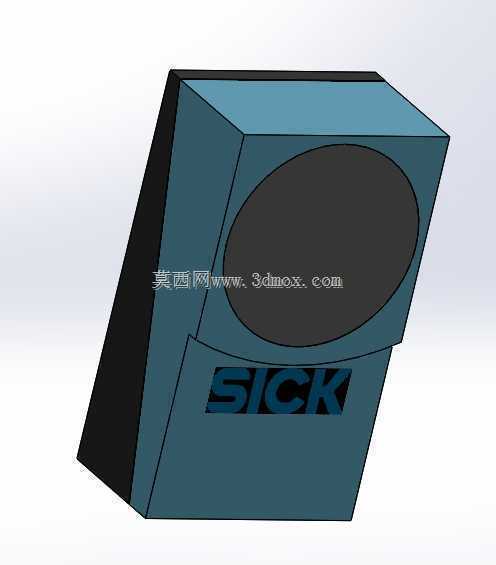

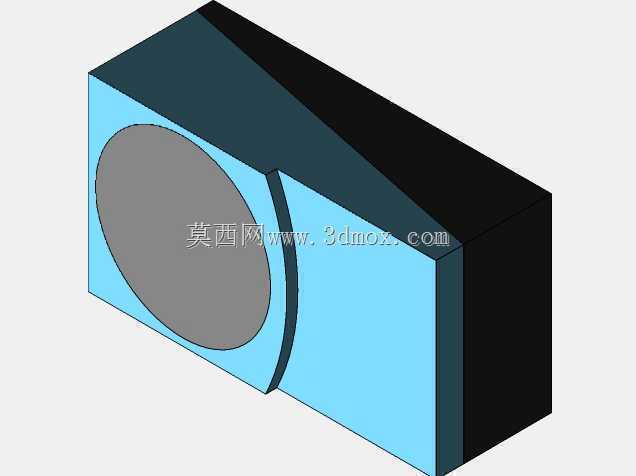

　　在自动化产线的工位检测、物流分拣的轮廓识别、高危区域的入侵防护、工业机器人的视觉引导场景里，这类红外传感摄像设备都是核心感知部件，和普通民用监控设备不同，工业场景下的红外摄像机需要应对复杂的光照条件，不管是焊接工位的强弧光干扰，还是仓储巷道的低照度环境，都要稳定输出可靠的检测信号，不会因为环境光波动出现误判漏判。从结构设计来看，这款设备采用一体化楔形壳体，外壳做了小角度倾斜处理，镜头区域的安装面和设备底面形成固定倾角，这个角度是经过实际安装场景测算的，在设备通过底部安装孔固定在设备支架、产线侧架或者防护栏立柱上时，镜头的视场角刚好覆盖需要检测的目标区域，不需要额外增加角度调节座就能满足大部分正装场景的检测需求，

　　减少了安装时的调试工作量。壳体的边角都做了圆弧过渡处理，没有尖锐的直角结构，一方面是避免安装维护时磕碰划伤操作人员，另一方面也能减少车间粉尘、切削液雾气在壳体表面的积留，日常清洁维护的时候只需要擦拭镜头防护面和壳体表面即可，没有容易积灰的死角。镜头区域做了内凹设计，外围的壳体突出镜头平面一定距离，相当于给镜头加了一圈物理防护檐，在车间有飞溅的细小切屑、或者物料意外剐蹭的时候，首先接触的是壳体边缘，不会直接刮花镜头的防护镜片，这个细节在机加工车间、物流分拣线这类有移动物体的场景里非常实用，能大幅降低镜头损坏的概率。壳体正面预留了品牌标识的安装位，标识区域做了下沉处理，标识粘贴后不会突出壳体表面，避免长期使用过程中标识被剐蹭脱落，

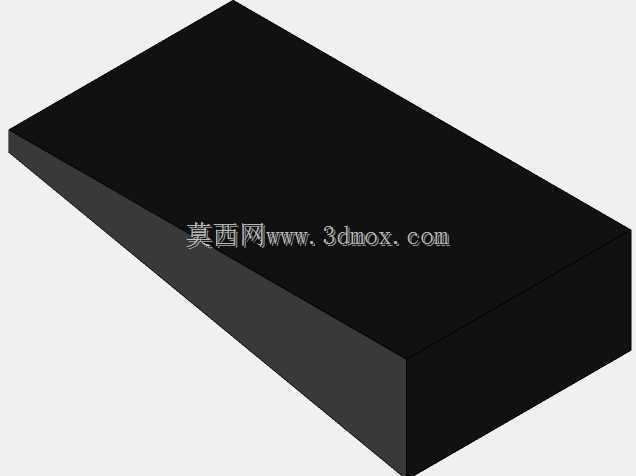

　　也不会因为标识突出造成积灰。设备的内部腔体划分成三个独立区域，最前端是镜头与红外传感模组的安装位，做了密封挡边设计，配合前端的防护玻璃可以达到工业级的防尘防水要求，中间区域是信号处理电路板的安装位，预留了电路板固定柱和走线槽，电源与信号接口布置在设备的后侧底部，接口位置做了下沉，接线之后线缆可以自然向下弯折，不会因为线缆弯折应力拉扯接口，同时后侧的安装位置也能避免生产过程中的飞溅物直接落到接口上，降低接口接触不良的概率。从安装边界来看，设备底部设计了标准的安装孔位，孔距符合工业传感设备的通用安装规范，可以直接适配市面上常见的传感器安装支架、L型固定角件，不需要额外定制转接板，设备的整体外形尺寸控制得比较紧凑，在空间狭窄的设备内部、

　　或者产线间隙比较小的位置也能安装，不会和周边的机械结构产生干涉。在实际选型使用的时候，需要注意设备的视场角和安装高度的匹配关系，这款设备的镜头倾角是固定的，安装时要根据检测目标的大小、检测距离来调整安装高度，确保整个检测目标都落在镜头的有效视场范围内，同时要注意避开强热源直接对着镜头方向，虽然红外传感模组本身有温度补偿算法，但长期的高温直射还是会影响检测精度。设备的壳体材质选用的是工业常用的改性工程塑料，强度足够应对车间的常规碰撞，同时本身不导电，在有弱电磁干扰的场景下也能稳定工作，壳体表面做了哑光处理，不会反射车间的照明灯光，避免反光对周边其他光学检测设备造成干扰。在做三维建模的时候，这款模型严格按照实物的尺寸比例构建，壳体的分模线、安装孔的位置、镜头的内凹深度都和实物保持一致，结构设计人员在做产线布局、设备改造的时候，可以直接把这个模型导入到装配体里，模拟实际安装状态，检查和周边结构的干涉情况，提前预判安装位置是否合理，不用等实物到场再反复调整安装支架，能大幅缩短设备改造的调试周期。
