40×40规格铝型材底座截面结构设计

项目分类:铝型材 发布时间:2022-01-29 ID:529251
  • 40×40规格铝型材底座截面结构设计
  • 40×40规格铝型材底座截面结构设计

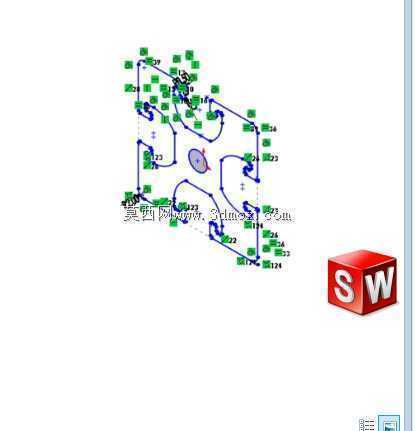

  在工业铝型材应用体系里,40系列型材是中小负载框架结构里用量最大的规格之一,对应的底座截面设计直接决定了整段型材的连接适配性、负载能力以及后续组装的容错空间。这次的截面设计围绕40×40毫米的外轮廓边界展开,所有槽位、安装孔位、加强筋的排布都严格卡在这个方形外廓内部,没有超出边界的结构,能保证型材裁切后端面齐平,拼接时相邻型材的端面可以完全贴合,不会出现局部凸起导致的框架缝隙问题。

  从实际应用场景来看,这类截面的铝型材底座常用来做小型自动化设备的底架、工作台的支撑立柱、输送线的侧边梁、检测设备的框架主体,也会用来做安全防护围栏的主立柱,适配的场景覆盖了电子组装、轻工包装、实验室设备搭建等多个领域,核心是满足中等负载下的结构支撑需求,同时兼顾型材连接的便利性。设计这个截面的时候,首先考虑的是槽口的通用性,周边的安装槽尺寸完全适配40系列型材常用的T型螺栓、方形螺母,不需要额外加工特殊的连接配件,现场组装时可以直接把标准紧固件卡入槽内,调整连接位置时不需要对型材做二次钻孔,能大幅缩短现场组装的周期。

  截面内部的加强筋排布没有采用均匀对称的厚壁设计,而是根据实际受力方向做了差异化的壁厚分配:靠近槽口的位置因为是紧固件锁紧时的受力点,壁厚做了局部加厚,避免螺栓锁紧时出现槽口变形、滑牙的问题;中心区域的筋位则根据型材受弯、受扭的受力路径做了斜向排布,在不增加整体型材米重的前提下,提升了截面的抗扭刚度,避免长跨度使用时型材出现过大的绕度。截面里预留的中心安装孔,是用来做端面连接时的定位销孔或者螺纹底孔,当需要把型材垂直固定在安装板上时,可以直接在这个孔位攻丝,不需要额外在端面上钻孔找正,能保证连接的垂直度,减少装配时的调校工作量。

  设计过程中也考虑了型材挤出工艺的可行性,所有内角都做了适配挤出模具的圆角过渡,没有尖锐的内角结构,避免挤出成型时出现应力集中导致的型材开裂,也能降低模具的磨损速度,提升量产时的成品率。槽口的边缘做了微小的倒角,一方面是去除挤出后的毛刺,避免组装时划伤操作人员,另一方面也能让T型螺母更顺畅地滑入槽内,不会出现卡滞的情况。截面的所有尺寸公差都按照工业铝型材的通用精度等级设定,槽口的宽度公差控制在合理范围内,既能保证紧固件顺畅滑动,又不会出现螺母在槽内晃动、连接松动的问题。

  从安装边界来看,这个40×40的外廓尺寸可以完美适配市面上所有40系列的配套配件,包括端盖、角码、脚轮安装座、连接板、槽条密封条等,不需要定制特殊的适配配件,用户在做框架搭建时可以直接选用标准件,降低整体的搭建成本。在做长段型材使用时,这个截面的惯性矩参数经过核算,完全满足1.5米跨度下承受100公斤均布负载的绕度要求,不会出现明显的下弯变形,适合做中小型设备的工作台面支撑。如果是用作防护围栏的立柱,这个截面的抗冲击能力也能满足常规车间防护的需求,受到普通外力碰撞时不会出现局部凹陷或者整体变形。

  另外,截面的设计也兼顾了后续的加工便利性,当需要在型材侧面加装其他附件时,槽口的位置可以直接固定安装板,不需要破坏型材的主体加强结构,不会因为局部钻孔导致型材整体强度大幅下降。如果需要在型材内部走气路、电路管线,中心区域的空腔也预留了足够的空间,可以容纳常规的气管、电线穿过,实现管线的内置隐藏,让整体框架外观更整洁,也能避免管线外露被剐蹭损坏。
