28BYJ-48步进电机适配小棘轮齿轮结构

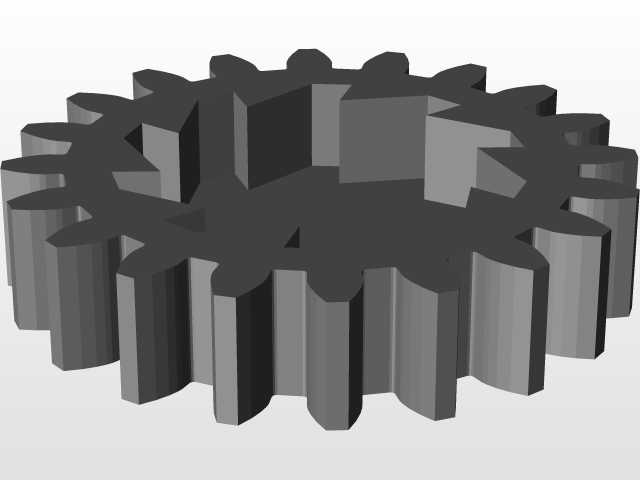

在小型自动化执行机构的传动链路里，这类适配28BYJ-48步进电机的小棘轮齿轮，是实现间歇定向传动、防止逆转的核心零件，常出现在小型云台转位、智能家电风门控制、小型送料机构、玩具传动结构这类对安装空间有严格限制的场景中。不同于常规传动齿轮的连续啮合需求，棘轮结构自带单向锁止特性，搭配步进电机的步距角控制，能精准实现小角度的步进送进，同时在电机断电状态下依靠棘爪与棘轮齿形的卡合，避免负载端反向转动造成的位置偏移，这一点在需要保持工位定位的小型设备里尤为关键。从设计逻辑来看，这类小模数棘轮齿轮采用一体化结构设计，将棘轮齿形与传动齿轮的轮毂做同轴整合，省去了额外的零件装配环节，既压缩了整体轴向安装尺寸，也避免了分体装配带来的同轴度误差问题。齿形部分采用了修正后的渐开线轮廓，适配28BYJ-48步进电机输出轴的D型切边安装孔，安装时无需额外的键连接，依靠轴孔的过盈配合加切边定位就能传递额定扭矩，完全匹配这类小型步进电机低转速、小扭矩的输出特性。实际选型时需要注意，这类零件的径向尺寸控制在极小范围内，安装边界要预留出棘爪的摆动空间，齿顶圆与周边结构件的间隙不能小于0.2mm，避免运转过程中出现剐蹭。齿槽的深度经过反复校核，既保证棘爪卡入时的啮合深度足够，不会在负载冲击下出现跳齿，也不会因为齿槽过深削弱齿轮本身的结构强度，在频繁正反转切换的工况下，齿根位置的应力集中区域做了小圆角过渡，能有效延长零件的疲劳寿命。不同于大尺寸工业棘轮的厚重设计，这类小型棘轮齿轮的轮毂部分做了轻量化的镂空处理，在不影响结构刚性的前提下降低了转动惯量，能更好匹配步进电机的快速启停特性，减少电机启动时的过载概率。在实际装配调试中，要注意棘爪的压簧压力匹配，压力过大会增加传动阻力，导致步进电机丢步，压力过小则会出现锁止失效的问题，而棘轮本身的齿形角度经过优化，能在棘爪滑入齿槽时减少冲击噪音，适合对运行噪音有要求的民用小型设备场景。这类一体化棘轮齿轮的出现，替代了传统结构里棘轮与齿轮分体装配的方案，大幅降低了小型传动机构的装配复杂度，也减少了零件数量带来的累计公差，在小空间传动场景里的适配性极强。
