约翰逊齿轮减速传动马达结构设计

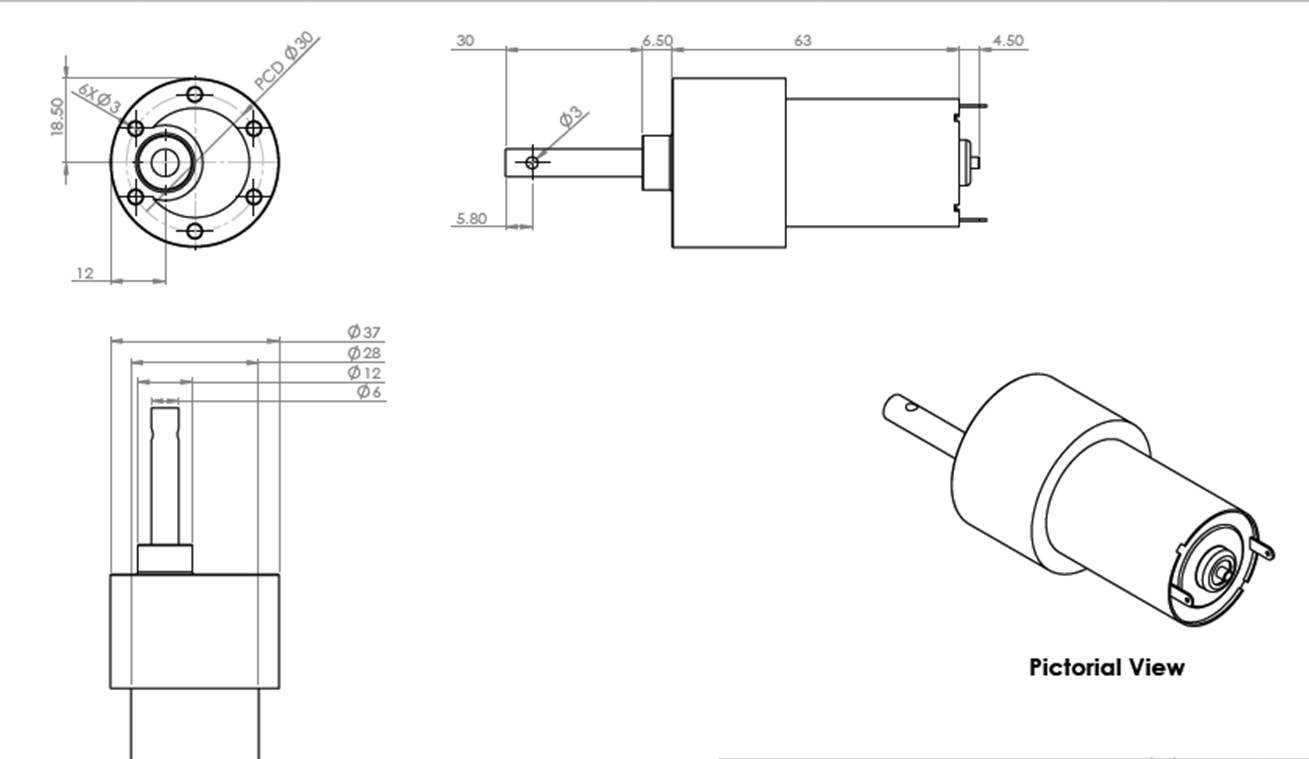

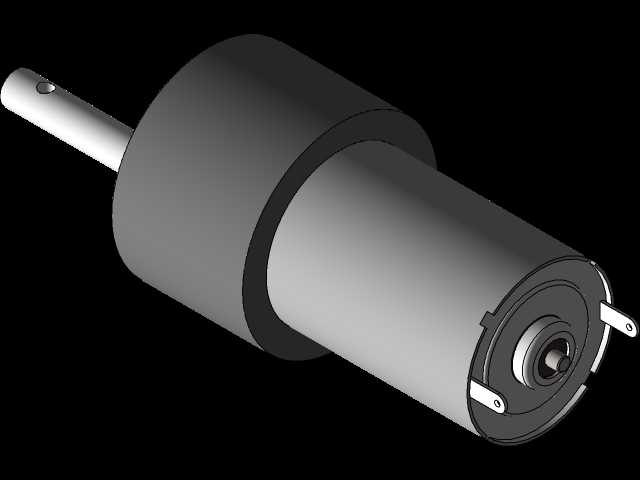

在小型自动化传动场景中，这类齿轮马达常作为核心动力输出部件，适配智能小家电、小型输送机构、精密传动模组、自动售货机出货机构、智能门锁传动结构等对安装空间有严格限制的设备，替代传统分体式电机加减速箱的组合方案，大幅缩减设备内部的动力单元占用空间，降低装配环节的同轴度调试难度。从结构设计逻辑来看，这款马达采用同轴式齿轮减速布局，输出轴与电机转子轴线保持重合，动力从后端直流电机部分输出后，经内部多级齿轮组逐级减速放大扭矩，最终从前端伸出的输出轴传递至负载端，内部齿轮组采用直齿圆柱齿轮啮合结构，传动效率稳定，加工与装配公差容易控制，适合小批量量产的成本控制需求。从安装边界来看，前端法兰端面上均匀分布四个安装孔，孔位分布圆直径为30mm，法兰端面到输出轴轴肩的轴向尺寸为6.5mm，输出轴直径为6mm，轴端伸出法兰端面的长度为5.8mm，输出轴上设计有扁位结构，可直接与带D型孔的传动轮、摆臂等负载件配合，避免传动过程中出现轴孔打滑的问题。马达整体总长度为63mm，后端电机部分外径为37mm，前端减速箱部分外径为28mm，整体外形为圆柱阶梯轴结构，安装时既可以通过前端法兰的四个孔位做端面固定，也可以通过配套的抱紧式安装座夹持后端电机圆柱面做径向固定，适配不同设备的安装空间布局。在实际选型应用中，这类齿轮马达的输出转速与扭矩可通过调整内部齿轮的减速比实现灵活匹配，针对低转速大扭矩的负载场景，可增加内部齿轮传动级数提升减速比，针对需要较高输出转速的场景，可适当降低减速比匹配负载需求。建模过程中严格按照实际加工公差预留装配间隙，齿轮啮合侧隙控制在合理范围，避免运转过程中出现卡滞或异响问题，输出轴与前端轴承的配合采用过渡配合，既保证轴的回转精度，也方便装配环节的压装操作，后端电机部分的端盖与机壳采用止口定位，保证内部转子的同轴度，降低运转过程中的径向跳动量。这类一体化齿轮马达相比分体式的电机与减速箱组合，省去了中间的联轴器连接环节，整体传动刚性更好，反向间隙更小，适合需要频繁正反转的传动场景，比如小型云台的角度调节、自动阀门的开关驱动、小型物料分拣机构的摆臂驱动等，在保证输出扭矩满足负载需求的前提下，尽可能压缩动力单元的体积与重量，适配便携类、小型化设备的设计需求。建模时对所有安装配合面做了公差标注，法兰安装面的平面度、输出轴的圆柱度、安装孔的位置度都按照常规机械加工的精度要求做了设定，方便后续直接导出工程图用于加工生产，也可直接导入装配体中做整体设备的干涉检查，验证动力单元与周边结构件的安装间隙是否合理。
