高扭矩方形直流齿轮减速动力单元

　　做小型移动机器人底盘、格斗机器人动力选型的时候，很多工程师都踩过动力不足的坑——要么电机空载转速够快，带载后扭矩骤降，爬坡或者对抗时直接憋停；要么电机输出轴同轴度差，长时间运转后齿轮打齿、轴套磨损，整套传动直接报废。这款方形齿轮电机的结构设计，刚好瞄准了这类高负载小型动力场景的痛点。

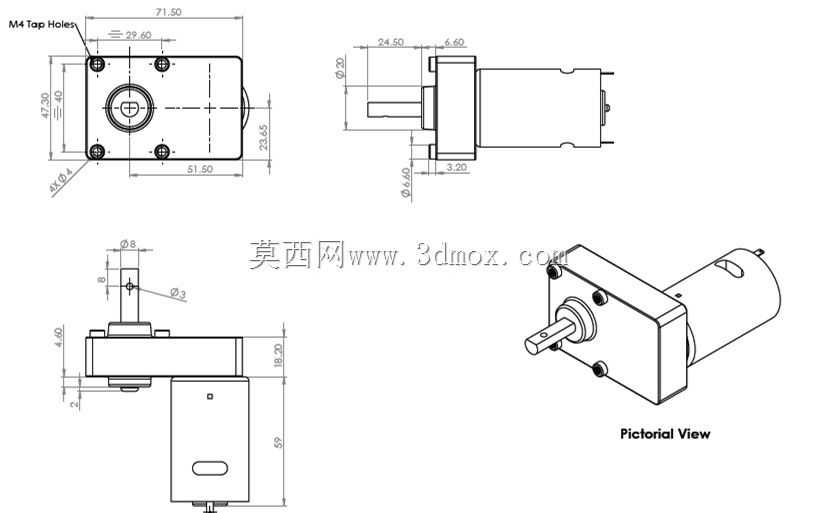

　　从安装边界来看，方形减速箱的法兰面做了标准化的安装孔位设计，四个M4螺纹孔分布在法兰四角，孔位间距分别为31.5mm与24.65mm，安装时不需要额外做转接板，直接通过螺丝就能把减速箱端面固定在设备的安装基板上，相比圆形减速箱需要做抱箍或者定位环的安装方式，方形结构的抗扭转能力更强，在机器人对抗、越障冲击这类有径向载荷的工况下，不会出现电机跟转、安装位松动的问题。输出轴从减速箱端面伸出的轴径为8mm，轴伸长度覆盖25mm到30mm的区间，轴端可以直接适配标准的联轴器、同步带轮或者行走轮，不需要额外做轴径转接，能减少传动链上的连接间隙，提升动力传递的响应速度。

　　传动结构上采用的是金属正齿轮组减速，相比行星减速结构，正齿轮组的加工和装配公差更容易控制，批量一致性更好，而且正齿轮的啮合接触面积更大，在瞬时大扭矩冲击下，齿面的压强更低，不容易出现断齿的问题。整套减速结构的输出特性做了针对性调校，在12V额定供电下输出转速为10RPM，失速扭矩能达到42.51kg·cm，这个参数区间刚好匹配小型全地形机器人的行走动力需求——低速大扭矩的输出特性，既能保证机器人在爬坡、越障时轮端有足够的牵引力，不会因为负载增大出现转速骤降，也能避免转速过快导致的行走控制精度差、制动距离过长的问题。供电电压支持4V到12V的宽幅区间，在电池电压随放电下降的过程中，电机依然能保持稳定的扭矩输出，不会因为电压波动出现动力断崖式下跌，适配小型移动设备常用的锂电池供电场景。

　　从结构设计思路来看，这款电机把减速箱和直流电机本体做了一体化集成，减速箱外壳采用方形结构，除了安装便利性之外，还能在多电机并排布置的时候，减少相邻电机之间的安装间隙，提升设备内部的空间利用率，比如在多轮驱动的机器人底盘上，多个方形电机可以紧贴布置，不会像圆形电机那样出现弧面之间的空隙浪费。输出轴的位置做了偏心设计？不对，看图纸的话输出轴位于减速箱端面的一侧，这种布局可以让电机本体在安装时避开轮系或者其他传动部件的干涉，在做紧凑结构设计的时候，不需要为了避让电机本体额外加大设备的外形尺寸。

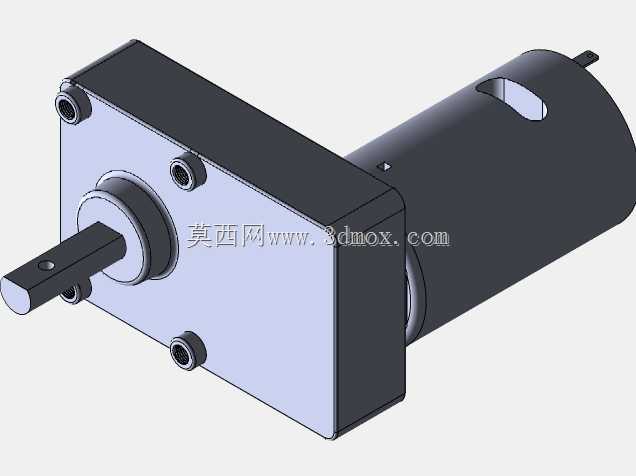

　　实际应用场景里，除了格斗机器人、全地形移动机器人之外，这类高扭矩低速齿轮电机也常被用在小型自动化设备的回转驱动、智能仓储的小型输送辊道驱动、电动窗帘或者小型升降机构的动力源上。因为金属齿轮的耐磨性能更好，相比塑料齿轮的减速电机，它的连续运转寿命更长，在需要频繁正反转、瞬时负载波动大的工况下，可靠性更高。做三维建模的时候，这款模型把减速箱的安装孔位、轴伸尺寸、电机本体的外径和长度都做了1:1的还原，在做设备整体装配的时候，可以直接把模型导入装配体，做安装位的干涉检查、传动路径的匹配验证，不需要自己手动测绘电机尺寸，能减少前期结构设计的测绘工作量，避免因为尺寸测绘误差导致的安装干涉问题。比如在做机器人底盘设计的时候，可以直接根据模型的方形法兰尺寸设计安装板的孔位，根据轴伸长度匹配行走轮的轮毂深度，根据电机本体的直径预留底盘内部的安装空间，整个设计过程不需要反复调整尺寸，能提升结构设计的效率。另外模型里的齿轮传动结构也做了完整的还原，在做运动仿真的时候，可以直接模拟齿轮的啮合传动过程，验证减速比的匹配是否符合设计预期，检查传动过程中有没有结构干涉，为后续的实物加工组装提供准确的参考。
