带安装螺纹的直流行星减速齿轮电机

　　这款带齿轮减速结构的直流驱动部件，在小型移动机器人、桌面级自动化执行机构、小型智能代步装置里的应用占比很高，尤其是全地形小型移动机器人的轮组驱动场景，很多入门级开发项目都会选用这类结构的动力单元。从结构设计逻辑来看，这类电机把直流有刷电机本体和一级正齿轮减速箱做了集成式设计，没有采用分体式的电机加联轴器加减速器的拼接结构，整体轴向尺寸控制得非常紧凑，能在狭小的安装空间里提供足够的输出扭矩，避免分体结构带来的同轴度误差、装配累积公差问题。

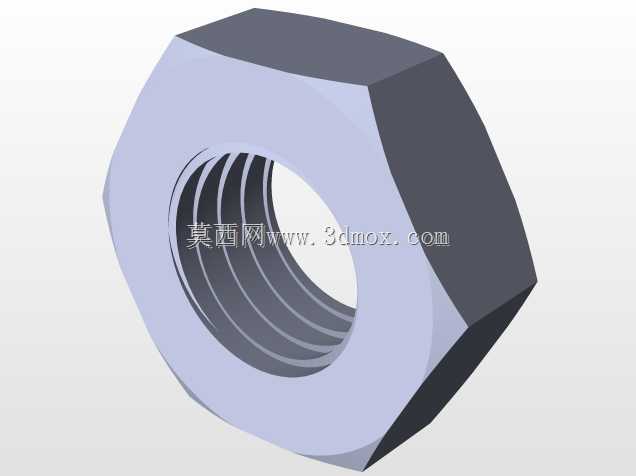

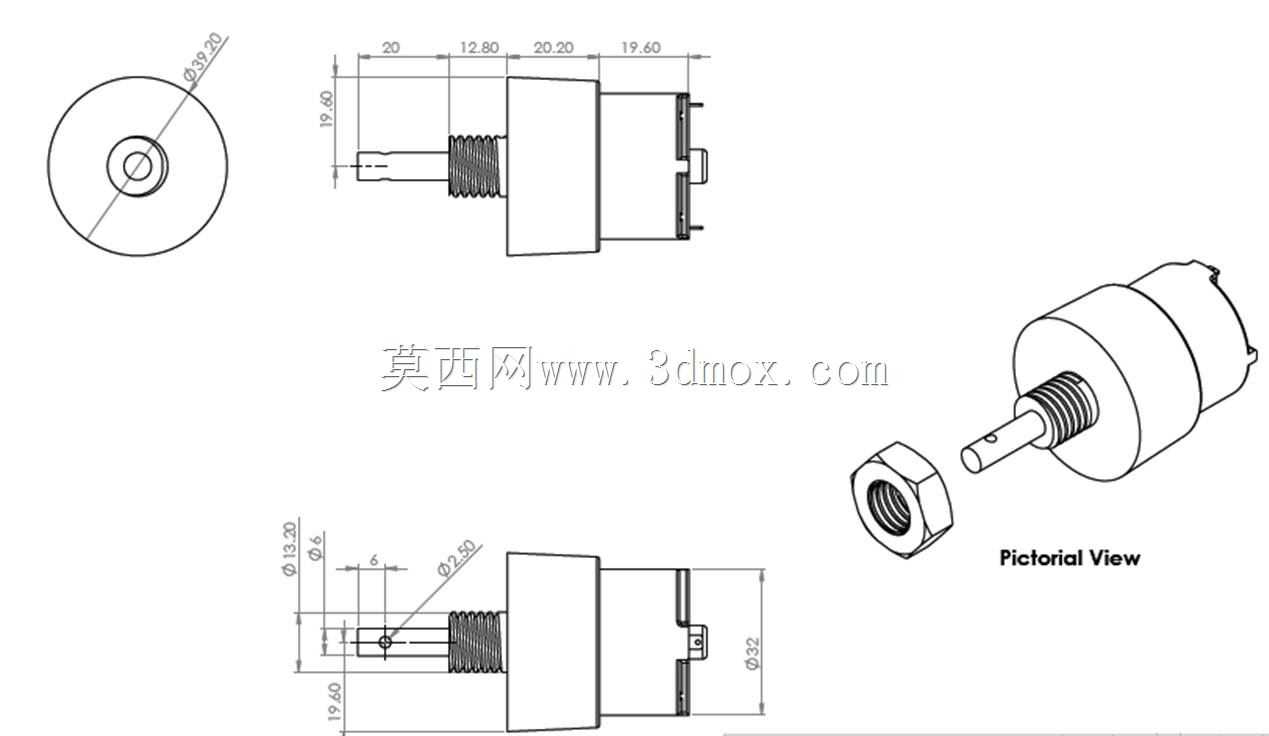

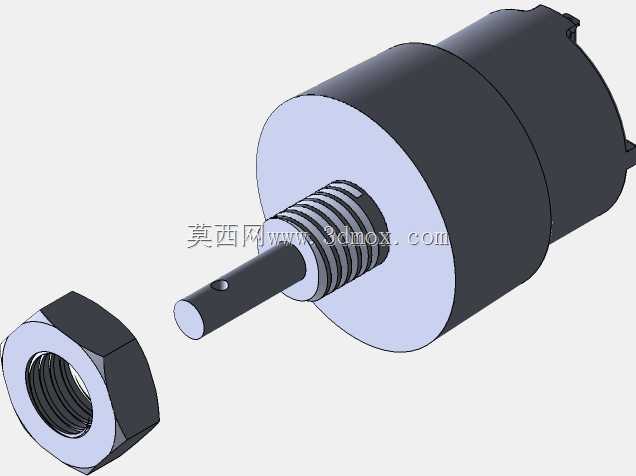

　　从安装边界尺寸来看，输出端轴径为6mm，轴上加工有标准安装螺纹，配套带锁紧螺母，安装轮组或者传动摇臂的时候，不需要额外加工轴端固定结构，直接通过螺母锁紧就能实现轴向固定，轴中心预留了3mm直径的钻孔，既可以穿入定位销实现周向防转，也能穿过走线给轮端的编码器或者传感器供电，这个细节设计在小型移动设备的装配里能省掉很多额外的固定结构设计工作。从标注的尺寸来看，减速箱段最大外径32mm，输出轴螺纹段长度12.8mm，轴端到减速箱安装端面的距离20mm，电机本体段的外径19.6mm，整体轴向总长度控制在60mm左右，径向最大轮廓不超过35mm，做结构布局的时候，只要预留出直径35mm、长度65mm的圆柱形安装空间，就能完成这个动力单元的布置，安装端可以通过减速箱端面的止口做定位，也可以通过电机本体的圆柱面做抱紧式固定，两种安装方式都能满足不同设备的结构需求。

　　性能参数的匹配上，这类减速电机的输出转速在12V供电下为200RPM，6V供电时转速会线性降低到100RPM左右，失速扭矩在12V供电下能达到0.5kg.cm，足够驱动直径100mm以内的小型行走轮，承载1-2kg的整机重量在平整或者轻度非平整路面移动，齿轮采用正齿轮结构，塑料材质的齿轮能在保证传动强度的前提下降低运行噪音，同时控制整体重量，整机重量通常控制在100g以内，不会给小型移动设备带来过多的负载负担。

　　实际选型应用的时候需要注意，这类电机的输出轴承受径向载荷的能力有限，不要直接在轴端挂载重量过大的轮组，尽量让轮组的支撑轴承靠近安装端面，减少轴端的悬臂长度，避免长时间运行后出现轴弯曲或者齿轮偏磨的问题。轴端的3mm钻孔在做周向固定的时候，不要用过大直径的销钉，避免削弱轴的结构强度，通常选用2.5mm直径的弹性圆柱销就能满足防转需求，装配的时候不要过度敲击销钉，防止轴端变形影响螺纹配合。供电电压不要超过12V，过高的电压会导致电机本体过热，减速箱的塑料齿轮在高温下会加速磨损，缩短整体使用寿命。

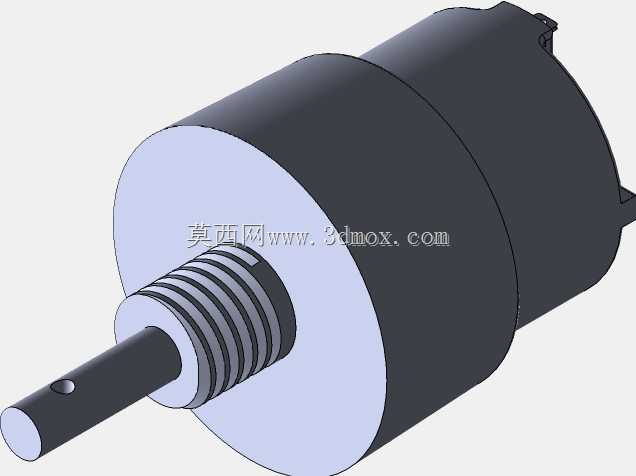

　　从三维建模的角度来看，这类集成式减速电机的建模重点在输出轴的螺纹段、配套锁紧螺母的配合尺寸、减速箱端面的安装止口几个部分，建模的时候要严格按照实际尺寸标注来做，尤其是轴上螺纹的大径小径、螺母的对边尺寸、止口的配合公差，不然装配的时候会出现干涉或者配合过松的问题。外形的圆角、电机尾部的出线槽位置也要准确还原，不然做整机装配检查的时候，会出现走线空间预留不足、外壳和周边结构干涉的问题。很多新手建模的时候容易忽略轴端钻孔的深度，把钻孔做成通孔，实际产品里这个钻孔是有深度限制的，不会打通到减速箱内部，建模的时候要注意这个细节，避免和实际产品结构出现偏差。

　　这类动力单元除了移动机器人的轮组驱动，还可以用在小型电动云台的旋转驱动、自动售货机的货道推送机构、桌面小型传送带的驱动辊动力源，只要是需要低转速、适中扭矩、小安装空间的直流驱动场景，都可以选用这类结构的齿轮电机，相比不带减速的普通直流电机，它不需要额外设计减速结构，能大幅缩短结构设计的周期，减少装配的零件数量，降低整机的故障率。
