三丰6英寸英制钢直尺精密测量工具

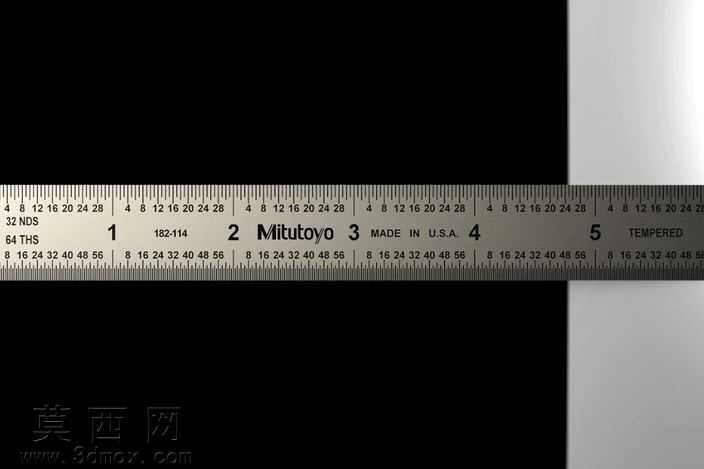

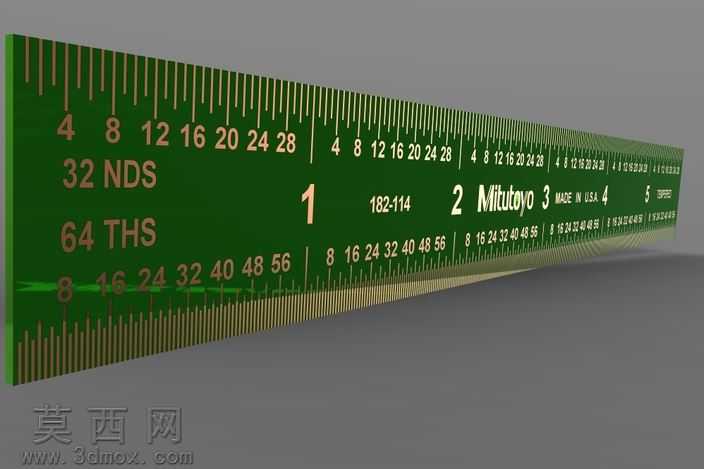

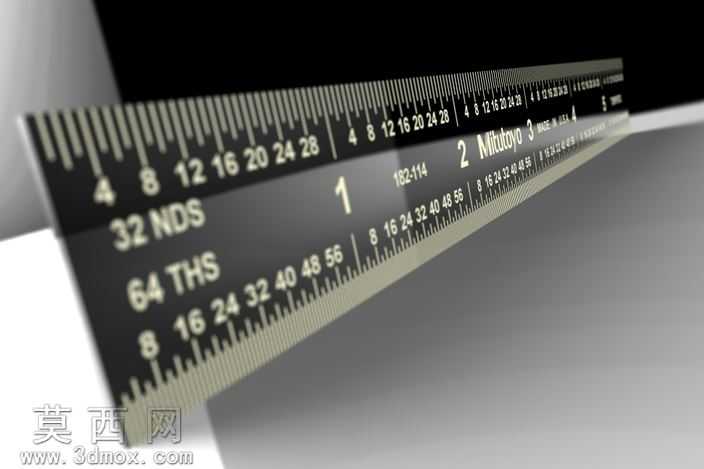

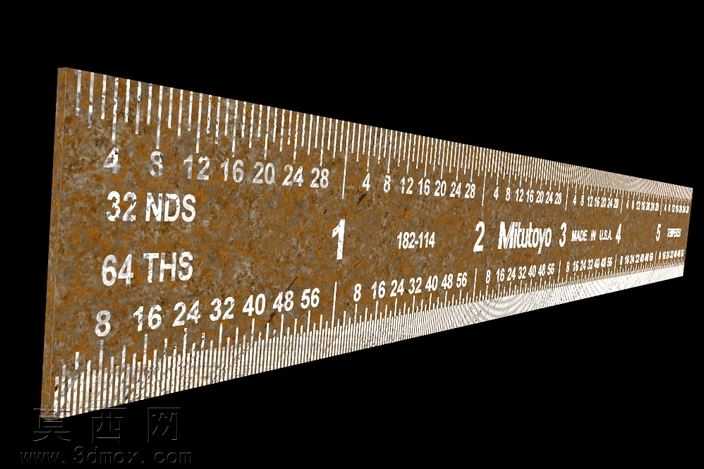

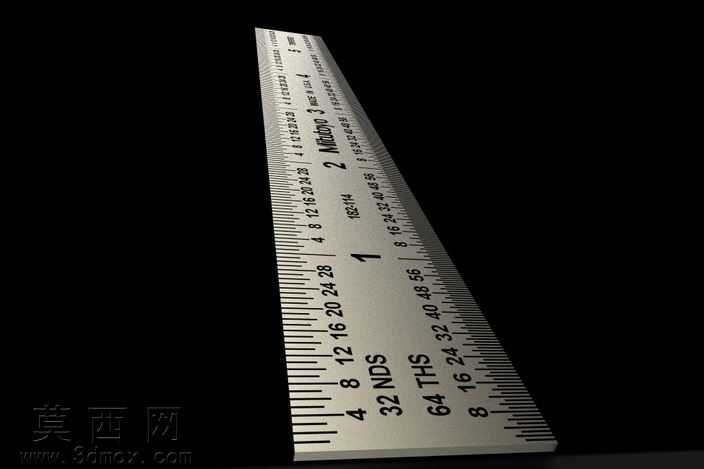

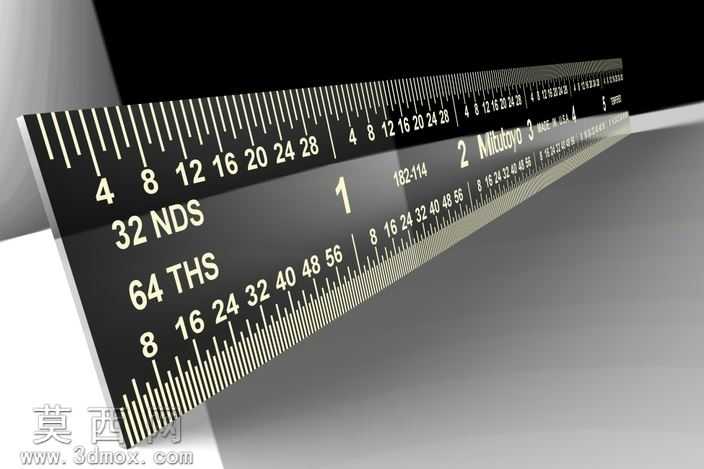

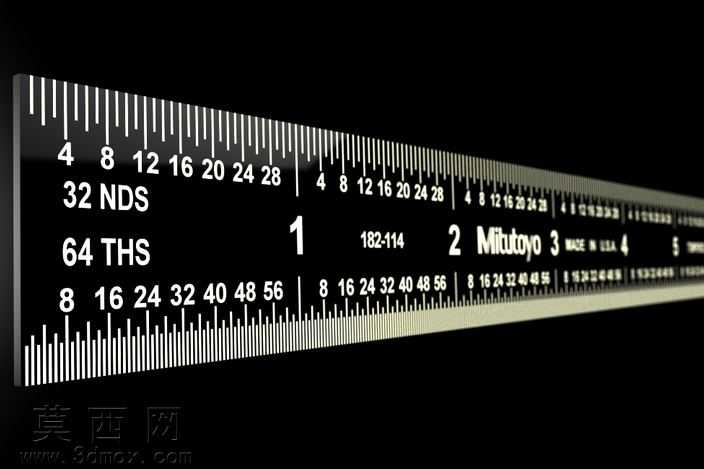

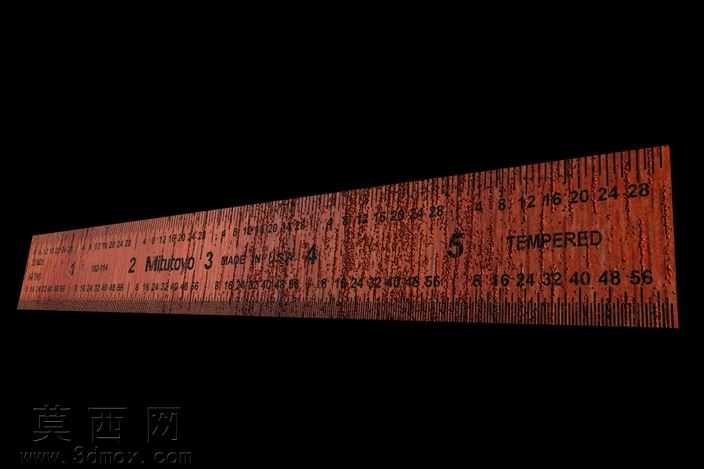

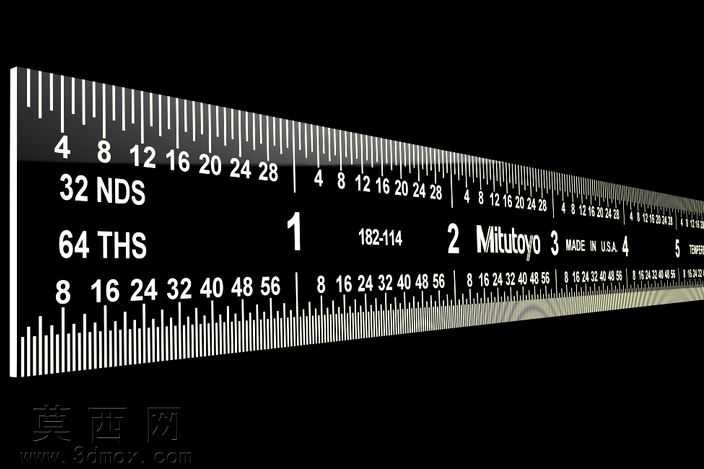

本次建模对象为三丰品牌6英寸英制刻度钢直尺，建模过程以还原实物高精度测量属性为核心目标，首先通过实物测绘获取尺身的精确尺寸参数，确定尺身整体长度、宽度、厚度的基础数值，同时精准采集尺面不同刻度线的长度、间距、排布规律，以及品牌标识、产地标注、产品编号等印刷内容的位置与尺寸比例。建模阶段采用SolidWorks进行参数化草图绘制，首先绘制尺身的矩形基体轮廓，通过拉伸命令生成尺身基础实体，对尺身边缘做微小倒角处理，还原实物钢直尺边缘的顺滑触感，避免尖锐棱角的失真表现。针对尺面的刻度细节，采用草图阵列结合拉伸切除的方式完成制作：首先绘制最长的英寸整刻度线，按照1英寸的固定间距做线性阵列，再分别绘制1/2英寸、1/4英寸、1/8英寸、1/16英寸、1/32英寸、1/64英寸不同长度的刻度线，对应不同分度值做精准阵列排布，确保每一条刻度线的位置误差控制在建模精度允许的0.001范围内，完全匹配实物的刻度精度属性。材质设置阶段，为尺身主体赋予磨砂不锈钢材质，调整材质的反射率、粗糙度参数，还原不锈钢量具特有的哑光金属质感，避免过高反射导致的刻度显示模糊问题；尺面的印刷标识与刻度线采用深色哑光油墨材质，与不锈钢基体形成清晰的视觉对比，还原实物刻度清晰易读的特点。建模过程中重点还原尺身的结构细节，包括尺身端部的起始刻度定位、尺面文字的字体字号匹配、背面细节的简化处理，同时对尺身做整体的平直度校验，确保模型不存在弯曲变形问题，完全符合钢直尺作为平直测量基准的产品属性。渲染阶段采用柔和的侧方打光方式，突出尺身的金属质感与刻度的清晰度，避免强光反射遮挡刻度细节，同时添加轻微的环境反射效果，增强模型的真实感，最终完成的模型可用于测量工具展示、五金产品装配模拟、教学演示等多种场景。
