高精度光学水准仪测绘仪器三维建模作品

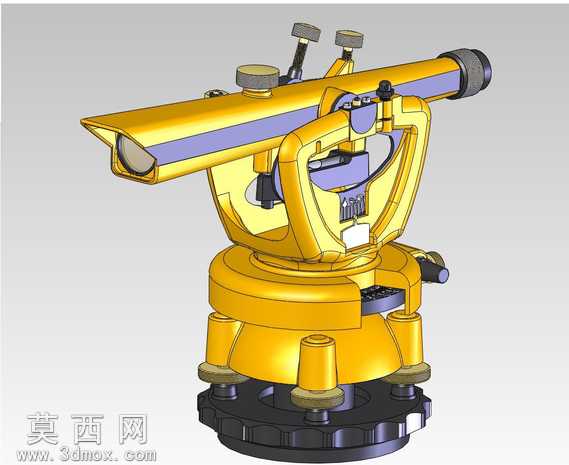

本作品为经典光学水准仪的精细化三维建模成果，建模过程依托三维设计软件完成全结构的参数化搭建，严格遵循真实测绘仪器的尺寸比例与装配逻辑，完整复现了水准仪从基座到镜筒的全部功能结构。建模阶段首先完成基座部分的构建，精准还原了三个脚螺旋的调节结构、底座的锁紧定位机构，对基座上的防滑纹理、刻度标识都做了细致的曲面处理，保证结构的可动性与真实产品一致。随后完成支架与制动微动结构的建模，还原了U型支架的支撑形态、水平与垂直方向的制动旋钮、微动调节螺杆的细节结构，对部件之间的装配间隙做了合理设置，确保模型可实现模拟转动调节的动作效果。镜筒部分的建模重点还原了光学观测通道的结构、物镜与目镜的外形、镜筒上的水准管安装位、调焦旋钮的细节，对镜筒表面的防滑滚花、刻度线都通过纹理映射与实体建模结合的方式实现。材质渲染阶段针对不同部件做了区分设置：主体金属结构采用亮黄色工程漆面材质，调整了漆面的反光度与粗糙度参数，还原仪器外壳的哑光金属漆质感；调节旋钮采用黑色防滑橡胶与金属结合的材质，表现橡胶的磨砂质感与金属件的亮面反光；光学镜片部分采用高透玻璃材质，添加了轻微的反射与折射效果，模拟真实光学镜头的视觉表现；底座部分做了黑色氧化金属材质处理，还原金属底座的厚重质感。设计过程中参考了传统光学水准仪的经典结构，在保证外观还原度的同时，对内部的支撑筋位、连接结构做了符合工程逻辑的补全，避免模型出现结构悬空、装配干涉的问题，所有部件的连接关系都遵循真实产品的装配逻辑，可直接用于测绘仪器的结构展示、教学演示等场景，模型的曲面过渡顺滑，无破面、错面等建模问题，细节精度满足近距离渲染展示的需求。
