加油站管线排布支撑框架结构设计

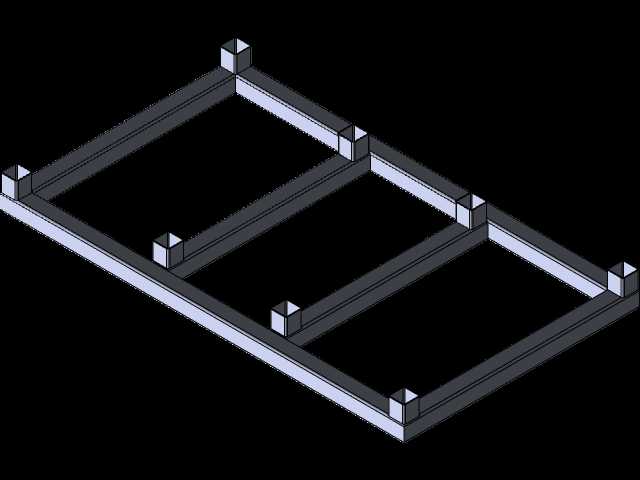

该结构主要应用于城镇加油场站的埋地或地面输油输气管线排布支撑场景，核心作用是为不同标号汽油、柴油及油气回收管路提供稳定的安装承载基准，避免管线因地面沉降、外力磕碰出现形变泄漏，同时规整场站地下或地面的管路走向，方便后期运维检修时快速定位对应管路。从结构设计逻辑来看，整体采用模块化矩形框架拼接思路，主体支撑梁选用等截面型钢构件，通过标准化的角部连接块实现纵横梁的快速定位装配，连接块预留的安装位可适配不同管径的管卡固定需求，无需在主梁上额外打孔焊接，既保证了主梁的结构强度完整性，也能根据现场实际的管路排布数量灵活调整横梁间距，适配不同规模加油站的管路布设要求。在安装边界控制上，框架整体的长宽尺寸可根据场站罐区到加油机的管路铺设路径灵活拼接，单段框架的高度控制在常规管路安装的检修操作高度范围内，底部预留的找平间隙可适配场站不同区域的地面高差，安装时无需对原有地面做大规模找平处理，降低场站施工的土建成本。功能特性方面，框架的纵横梁排布充分考虑了不同介质管路的间距要求，油气输送管路与油品输送管路之间预留了足够的安全间隔，避免不同管路运行时的振动相互干扰，角部的支撑块同时起到限位作用，可防止管路在长期使用过程中出现横向窜动，框架整体的镂空结构不会阻碍场站地面的排水流通，避免雨季积水浸泡管路造成腐蚀。设计过程中优先考虑了现场装配的便捷性，所有构件均采用标准化尺寸设计，现场施工时无需额外切割加工，仅通过标准紧固件即可完成整体拼接，大幅缩短场站管路系统的安装周期，同时框架的可拆卸结构也方便后期场站升级改造时，对局部管路进行调整更换，无需整体拆除原有支撑结构。
