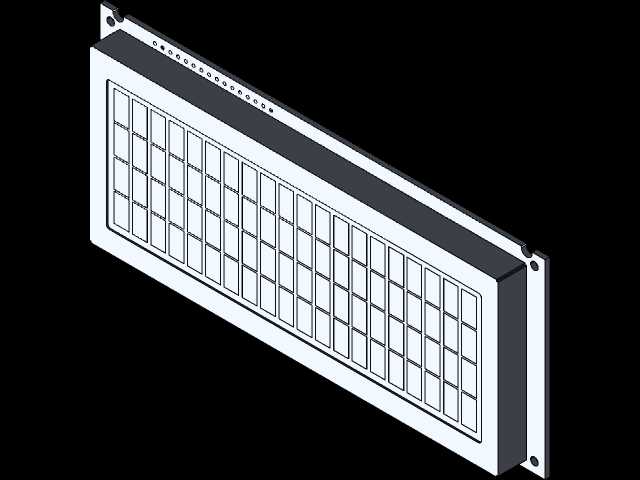

4x20字符纽黑文液晶显示模组结构

　　在工业控制终端、小型检测仪器、嵌入式设备的人机交互环节，字符型液晶显示模组始终是低成本信息输出的核心选型之一，这款4行20字符规格的纽黑文液晶显示结构，正是针对这类窄空间安装场景做的适配设计。从实际使用场景来看，这类显示模组常被嵌入到小型PLC操作面板、环境监测数据采集终端、老旧工业设备的数显改造单元中，不需要复杂的图形渲染能力，仅靠固定字符点阵就能完成参数数值、设备状态、操作提示的清晰输出，相比段码屏能承载更多信息，相比彩屏又能大幅降低主控的算力占用与整机功耗。

　　设计过程中首先要考虑安装边界的适配，模组整体采用长条形薄型结构，侧边预留的固定孔位完全匹配行业通用的字符屏安装孔距，不需要额外做转接支架就能直接替换同规格的其他品牌同参数显示屏，降低设备改型的结构调整成本。屏体正面的字符点阵区域做了内凹限位，后期贴装偏光片与保护面罩时能快速定位，不会出现装配偏移导致的显示区域遮挡问题。背部的PCB连接区域做了台阶式避让，排针引脚的伸出长度经过核算，插装到主控板后不会和板上其他高器件产生干涉，同时屏体与PCB的连接采用压合固定结构，能承受常规工业场景下的振动冲击，不会出现接触不良导致的显示缺划问题。

　　从功能特性来看，这款模组的点阵排布严格遵循4行20字符的标准布局，每个字符块的点阵间距留足了视觉区分余量，显示工业现场常见的数字、英文字符、常用符号时不会出现字符粘连的情况，操作人员在半米外的常规操作距离就能清晰读取显示内容。模组的边框宽度做了收窄处理，在保证结构强度的前提下尽可能压缩非显示区域的占比，适配小型化设备的面板设计需求。设计时还考虑了不同安装角度的使用需求，屏体的可视角度覆盖常规立式操作、卧式安装的常用观测范围，不需要额外调整安装倾角就能满足多数场景的读取要求。

　　结构细节上，模组侧边的密封胶条预留槽位能适配后期加装防水胶圈的需求，在有少量粉尘、溅水的车间环境下使用时，能提升屏体与面板之间的密封性能，避免杂物进入屏体内部影响显示效果。整体厚度控制在常规字符屏的通用尺寸范围内，替换老旧设备上的同规格显示屏时，不需要重新调整面板的沉台深度，直接固定即可完成装配，大幅降低现场改造的工作量。
