无动力辊筒输送机架结构设计

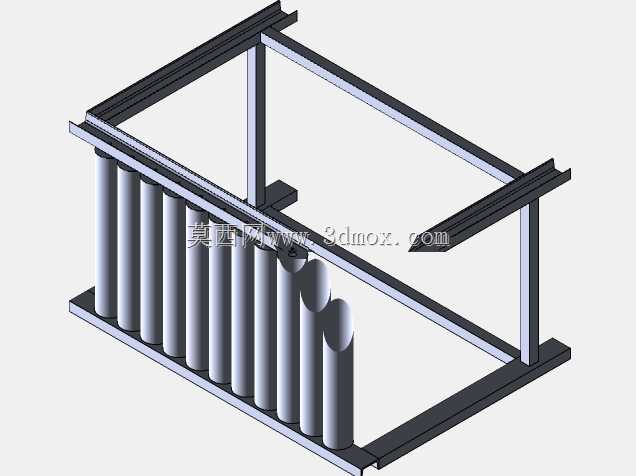

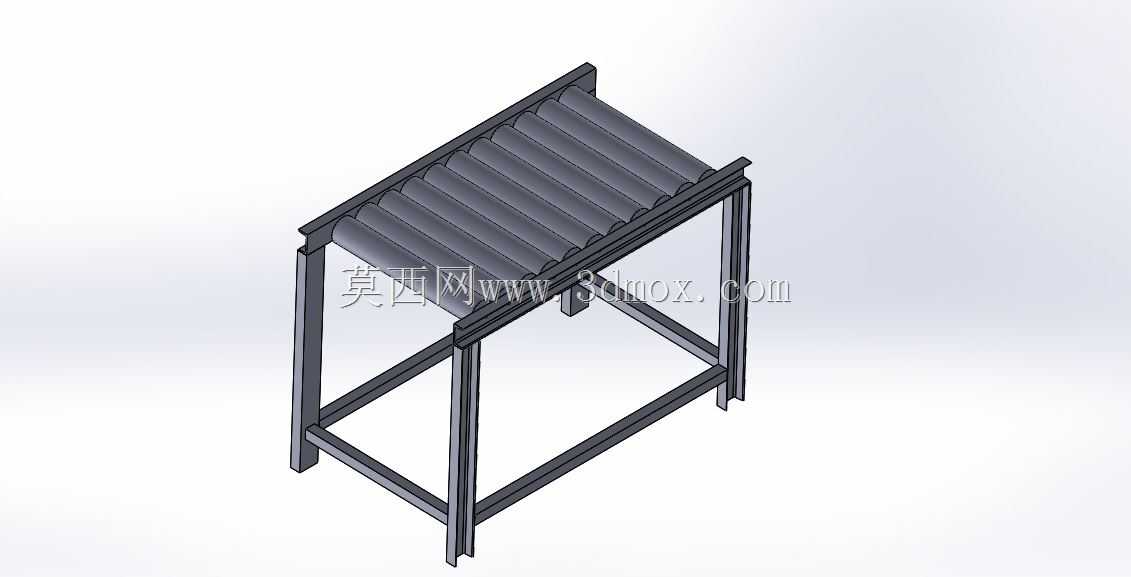

这类无动力辊筒输送架常布置在生产车间的工序衔接点位，比如装配线末端的工件暂存段、质检工位的工件流转区、仓储出库段的人工分拣位，依靠工件自身重力或者人工推送就能完成短距离物料移动，不需要额外配置驱动组件，后期运维成本极低，适合输送底部平整的箱装件、托盘件、成型加工件，不适合输送底部软质、易卡滞的零散物料。从结构设计来看，整体采用方管焊接框架作为承载主体，四条立式支腿搭配上下两层横纵梁拉结，保证架体在承受额定载荷时不会出现侧向晃动感，支腿底部可预留安装孔位，既能直接放置在平整地面使用，也能通过膨胀螺栓固定在硬化地坪上，适配不同车间的安装条件。辊筒排布间距根据常规输送工件的最小底面尺寸设定，保证工件在输送过程中始终有至少三根辊筒提供支撑，避免工件出现卡滞、倾斜掉落的问题，辊筒两端采用标准轴座与侧梁连接，后期单根辊筒磨损后可单独拆卸更换，不需要整体拆解架体。设计时优先考虑安装边界的适配性，架体宽度根据常规周转箱、小型托盘的通用尺寸设定，高度匹配多数人工操作的工位高度，操作人员推送工件时不需要过度弯腰或者抬臂，能降低长时间操作的疲劳感。架体的上层横纵梁除了固定辊筒轴座，还能在侧面加装导向挡边，避免输送过程中工件偏移掉落，下层的拉结横梁一方面提升整体框架的抗扭刚度，另一方面也可作为临时置物架放置操作工具、质检记录单据等小件物品。这类输送架不需要布设动力线路，安装时不需要提前预留电源点位，可根据生产布局的调整灵活移位，在多品种小批量的生产车间里，能快速搭建临时输送线，衔接不同设备的进出料端，减少工件二次搬运的工作量。结构建模时重点校核了支腿与横梁的焊接节点强度，保证在满载工况下，架体中部的挠度在允许范围内，不会因为长期承重出现横梁下弯、辊筒轴线偏移的问题，辊筒的转动阻力经过适配调整，人工推送时施力适中，既不会因为阻力过大推不动工件，也不会因为阻力过小导致工件滑动速度过快冲出架体。
