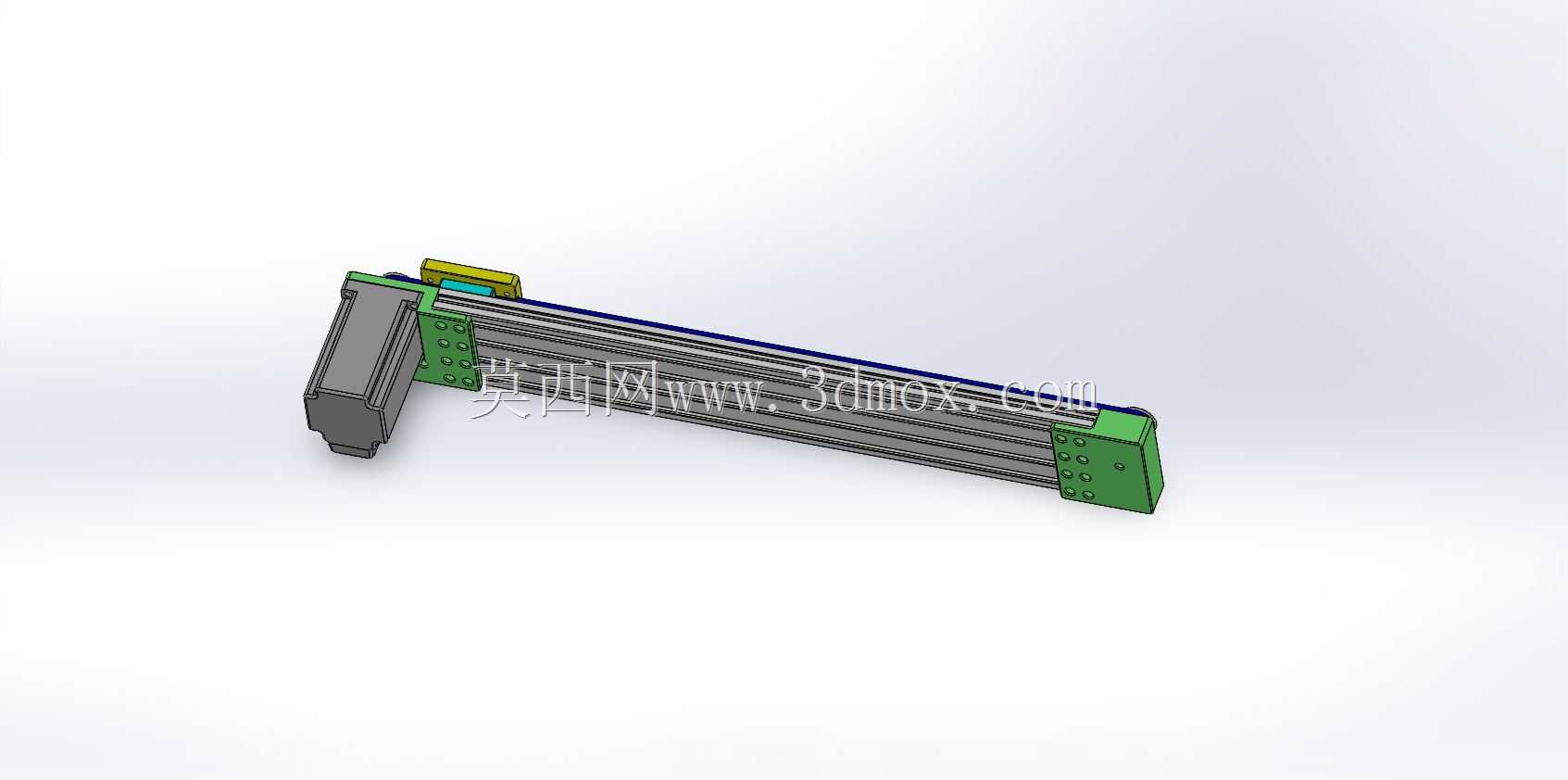

铝型材底座步进驱动同步带直线滑台

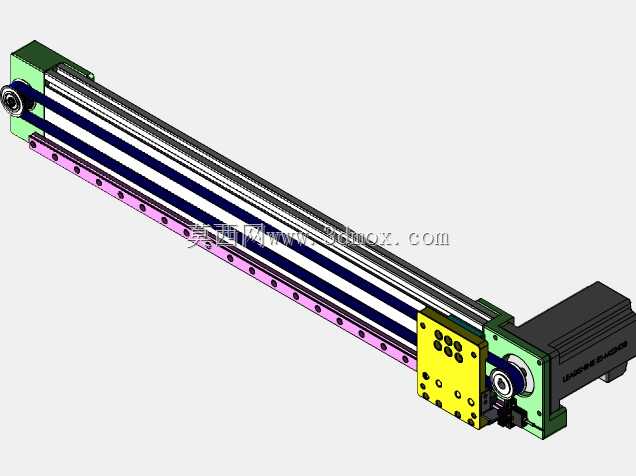

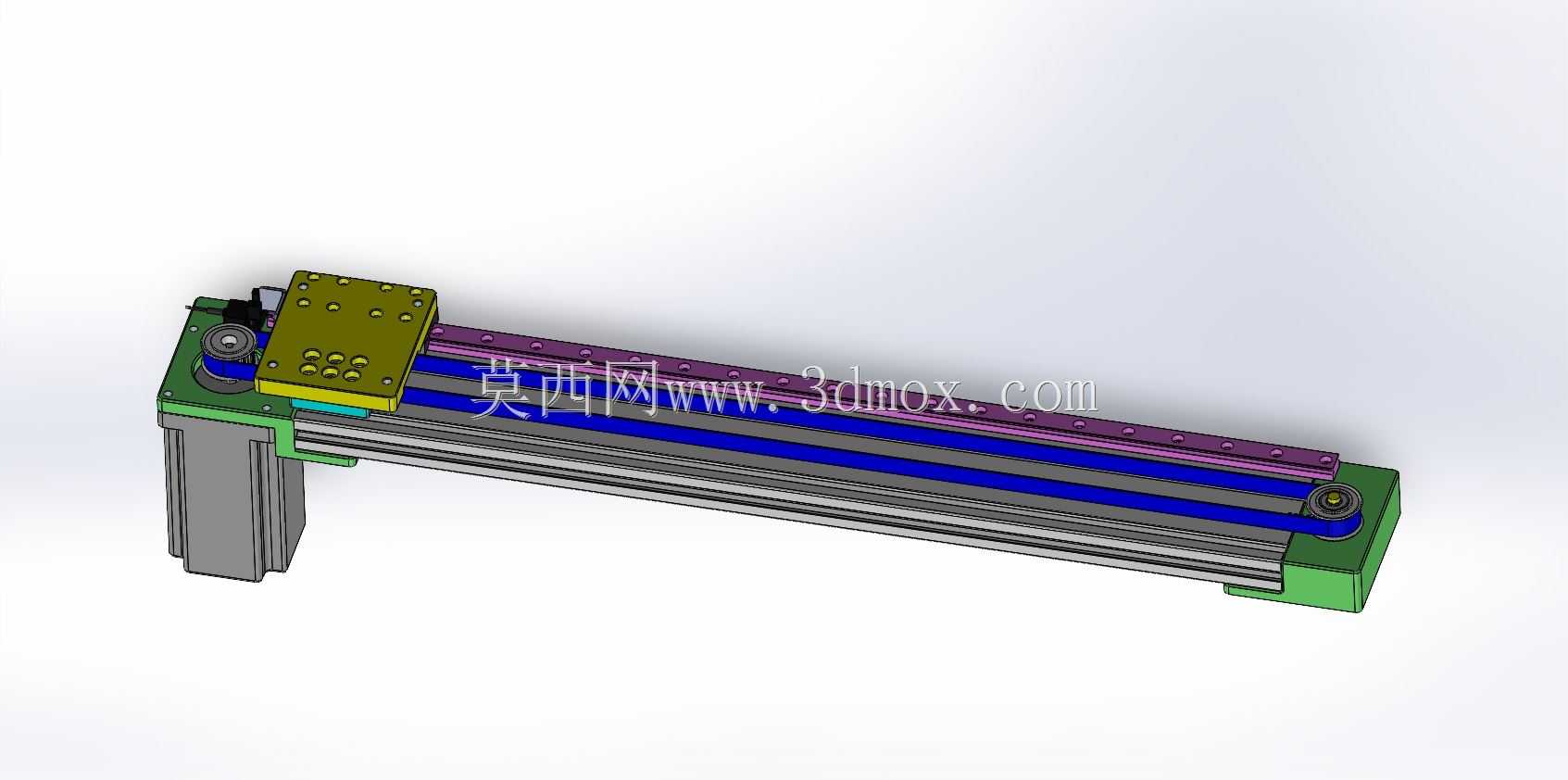

这类同步带直线滑台在3C电子组装、小型工件分拣、视觉检测工位、点胶涂覆设备上应用十分广泛，属于轻载直线执行机构里成本可控、维护便捷的典型结构，很多桌面级自动化设备做短行程往复输送都会优先选用这类结构，相比丝杆滑台它的运行速度更快，噪音更低，不需要频繁做润滑维护，适合中低负载、高节拍的往复运动场景。从结构设计来看，底座直接采用标准工业铝型材加工，不需要额外做焊接或者整体铣削的底座结构，铝型材本身自带的T型槽可以直接用来安装传感器、限位块、外部拖链以及工位附属配件，安装灵活度很高，也能根据实际需求裁切不同长度的型材来适配不同行程要求，大幅降低了加工成本和交付周期。传动部分采用同步带加同步带轮的组合，主动端直接连接步进电机输出轴，从动端设置张紧调节结构，可以通过调整从动轮的安装位置来张紧同步带，避免长期运行后皮带松弛导致的传动丢步、定位精度下降问题，滑台的移动台面通过连接件和同步带的带夹固定，皮带运动时直接带动台面沿直线方向往复移动。导向部分采用内嵌式直线导轨，导轨直接安装在铝型材底座的加工基准面上，保证导轨的平行度要求，滑块和移动台面刚性连接，承受台面的负载以及侧向弯矩，保证运动过程的平稳性，不会出现运行卡顿或者偏摆的问题。设计时需要注意安装边界的预留，电机侧的安装座突出型材端面的尺寸要提前核算，避免和设备其他安装结构产生干涉，滑台的总宽度要和设备安装位的预留尺寸匹配，台面的安装孔位按照标准孔距设计，方便用户直接加装工装夹具、吸嘴、检测探头等执行元件。这类滑台的重复定位精度可以满足大部分轻载自动化工位的要求，运行时的阻力小，步进电机驱动不需要额外加减速箱就能满足常规的速度和扭矩要求，日常维护只需要定期检查同步带张紧度、给导轨补充少量润滑脂即可，不需要复杂的维保操作。在实际选型使用时，要根据负载重量、运行速度、行程长度来确认同步带的宽度、导轨的规格以及步进电机的扭矩参数，避免出现负载超出滑台承载能力导致的精度下降或者部件损坏问题，安装时要保证滑台安装面的平面度，避免底座安装后产生形变影响导轨的运行顺畅度。
