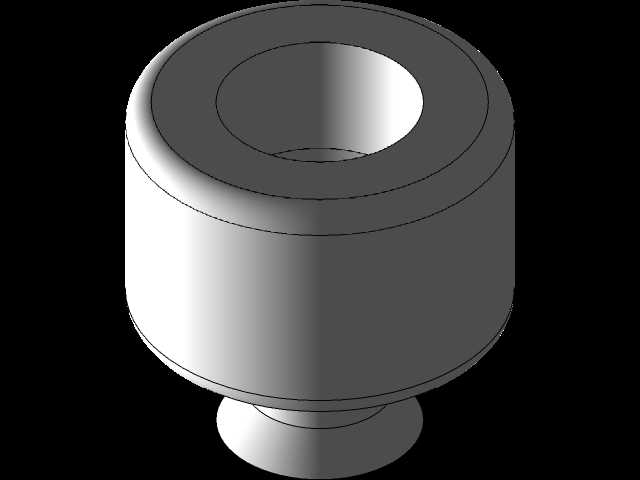

SP-8型工业真空吸盘结构设计

在自动化物料搬运、轻工产品包装、电子元器件拾取等场景中，真空类吸具是末端执行机构里应用极广的接触部件，这款SP-8规格的真空吸垫，主要适配小尺寸、表面平整光洁的工件拾取工况，比如薄型塑料件、小型玻璃盖板、冲压金属薄片的移载作业，能在不损伤工件表面的前提下提供稳定的吸附力。从结构设计来看，整体采用回转体构型，上部为带环形凹槽的安装基座，凹槽结构用于和真空管路的接头配合卡接，保证连接后的气密性，避免负压泄漏导致吸附力不足；下部为向外微扩的唇边结构，接触工件时唇边能产生微量弹性形变，贴合工件表面的微小平整度误差，在负压建立后形成可靠的密封腔。设计过程中优先考虑了安装边界的适配性，基座外径控制在小尺寸安装空间可容纳的范围，整体高度较低，不会在紧凑的机械手末端布局中产生干涉，底部唇边的厚度经过梯度设计，靠近基座部分壁厚更大，保证整体支撑刚性，接触工件的唇边边缘壁厚较薄，提升贴合密封的适配能力。实际应用中，这类真空吸垫通常配套真空发生器或者小型真空泵使用，当负压值达到工作区间时，吸垫与工件表面形成的密闭腔能产生足够的垂直吸附力，同时侧向抗剪切能力也能满足常规移载过程中的加减速需求，不会出现工件滑脱的问题。不同于大规格重载真空吸盘，这款小尺寸吸垫的吸附接触面为平整环形面，没有额外的防滑纹路，更适合表面无孔隙、平整度高的工件，避免纹路残留压痕，在3C电子组装、小型食品包装分拣这类对工件表面质量要求较高的工位上适配性更强。结构建模时对安装配合面的公差做了对应预留，基座的卡接槽尺寸和常用的快插式真空接头尺寸匹配，不需要额外加工转接件就能直接装配，底部唇边的形变行程控制在合理区间，既保证足够的密封补偿量，也不会因为形变量过大导致吸垫过度褶皱、加快磨损。在设备选型匹配时，需要结合工件重量、表面材质、移载加速度来确认配套的负压参数，这款吸垫的密封结构在光滑硬质表面上的泄漏量极低，不需要大流量的真空源就能维持稳定工作负压，能降低配套气动系统的能耗。
