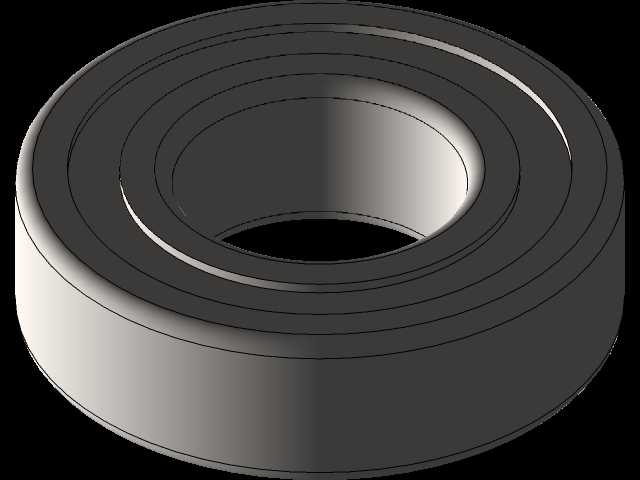

6000型深沟球塞里西轴承结构设计

在各类轻载旋转传动场景中，这类开式深沟球结构的支承件应用覆盖范围极广，从小型输送线的从动辊支承、家用电机的输出端定位，到轻工设备的导轮转轴、小型风机的叶轮固定位，都能见到同结构尺寸轴承的身影。设计之初首先要敲定的是安装边界的适配性，内圈与转轴采用基孔制过渡配合，外圈与安装座孔采用基轴制过渡配合，要保证装配后内圈随轴同步转动、外圈在安装座内无周向窜动，同时预留合理的轴向游隙，避免轴系受热伸长后出现卡滞。从结构功能来看，该轴承主要承受径向载荷，在润滑条件良好、安装对中精度达标的前提下，也可承受一定比例的双向轴向载荷，能对轴系起到径向定位与轻度轴向限位的作用，不需要额外搭配复杂的止推结构就能满足多数轻载传动的支承需求。外形上采用对称式环形结构，内圈、外圈的滚道均为圆弧型深沟结构，滚道曲率略大于滚动体曲率，既保证滚动体运转时的接触应力处于合理区间，也能让滚动体在滚道内顺畅公转与自转，降低运转过程中的摩擦损耗。设计过程中需要重点控制滚道的形位公差，尤其是滚道对轴承基准端面的圆跳动、内外圈滚道的同轴度，这些参数直接影响轴承运转时的噪音水平与使用寿命，若同轴度超差，滚动体在滚道内运行时会出现周期性卡阻，不仅会增大运转阻力，长期运行还会出现滚道点蚀、疲劳剥落的问题。安装时要注意，不能直接敲击轴承内外圈端面，需采用专用套筒压装，压装力要均匀作用在配合的套圈端面上，避免通过滚动体传递压装力造成滚道压伤。日常使用中，根据运转转速与环境温度选择适配的润滑脂或润滑油，定期补充润滑介质，就能保证轴承长期稳定运行，这类结构的轴承维护难度低，互换性强，是轻载旋转传动场景中性价比极高的支承选择。在三维建模阶段，要准确还原内外圈的倒角尺寸、滚道的曲率半径、密封槽的位置尺寸，这些细节直接影响后续装配干涉检查的准确性，若倒角尺寸建模偏差，装配时可能出现轴承与轴肩、座孔挡边干涉的问题，导致实际安装无法到位。
