汽车电动车窗升降驱动减速电机结构

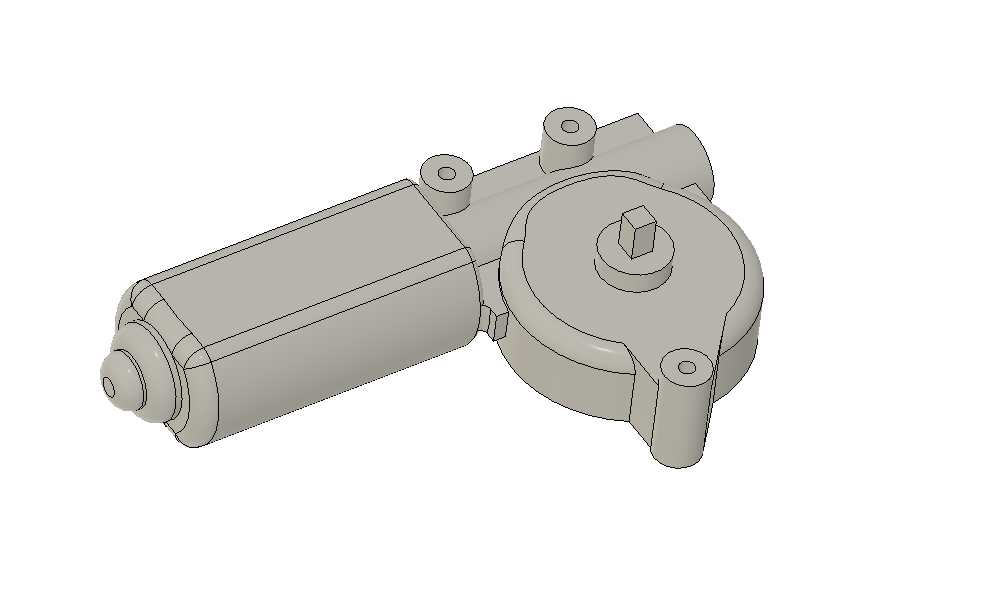

这款驱动部件主要适配乘用车辆的侧窗升降系统，是车门内饰板内部的核心动力执行件，日常使用中负责将旋转扭矩转化为车窗玻璃沿导槽的升降动作，替代传统手摇式结构的人力输入，适配绝大多数主流家用轿车、SUV的前门与后门车窗装配场景。从结构布局来看，整体采用直流驱动段与齿轮减速段一体化的铸铝壳体封装，驱动段为长筒型结构，内部容纳电枢、磁瓦与换向组件，输出端集成多级减速齿轮组，将高转速低扭矩的动力输入转化为低转速大扭矩的输出，匹配车窗升降所需的负载特性，避免玻璃升降过程中出现卡顿、冲顶的问题。输出轴采用扁方定位结构，与车窗升降器的摇臂直接配合，无需额外转接件即可传递扭矩，轴伸长度经过匹配设计，既保证配合深度足够传递额定负载，又不会过度伸入升降器安装腔干涉其他部件运动。壳体上的三个安装凸台带有预制安装孔，孔位间距严格匹配车门内钣金的安装螺柱位置，安装时直接对位卡入后拧紧紧固螺母即可完成固定，凸台与壳体一体铸造成型，根部做了加强筋过渡，能承受车窗升降过程中产生的反作用力矩，避免长期使用后安装位开裂松动。设计过程中充分考虑车门内部的狭小安装空间，整体轮廓做了切边避让处理，减速段壳体的圆弧轮廓与车门内板的冲压曲面完全贴合，长筒型驱动段沿车门钣金的斜向空间布置，不会与车门内部的防撞梁、门锁机构、线束走线产生干涉，整体安装边界控制紧凑，在有限的车门腔体空间内最大化利用可用容积。壳体表面预留的透气结构能平衡电机工作升温后内部与外界的气压差，避免长期冷热交替导致内部凝露影响电路绝缘性能，输出轴位置的密封结构能阻挡车门内部可能渗入的雨水、洗车水进入减速腔，保证齿轮组的润滑脂不会被水冲刷失效，延长部件的实际使用寿命。实际选型匹配时，可直接对应车门安装孔位、输出轴规格与升降器负载参数，无需额外修改结构即可适配同平台车型的车窗系统，建模时还原了所有安装定位特征与外部配合尺寸，能直接用于车门总成的装配干涉校验、升降机构的运动仿真校核工作。
