工业用U型超声波边缘检测传感器结构

项目分类:传感器 发布时间:2022-05-13 ID:634866
  • 工业用U型超声波边缘检测传感器结构
  • 工业用U型超声波边缘检测传感器结构
  • 工业用U型超声波边缘检测传感器结构
  • 工业用U型超声波边缘检测传感器结构

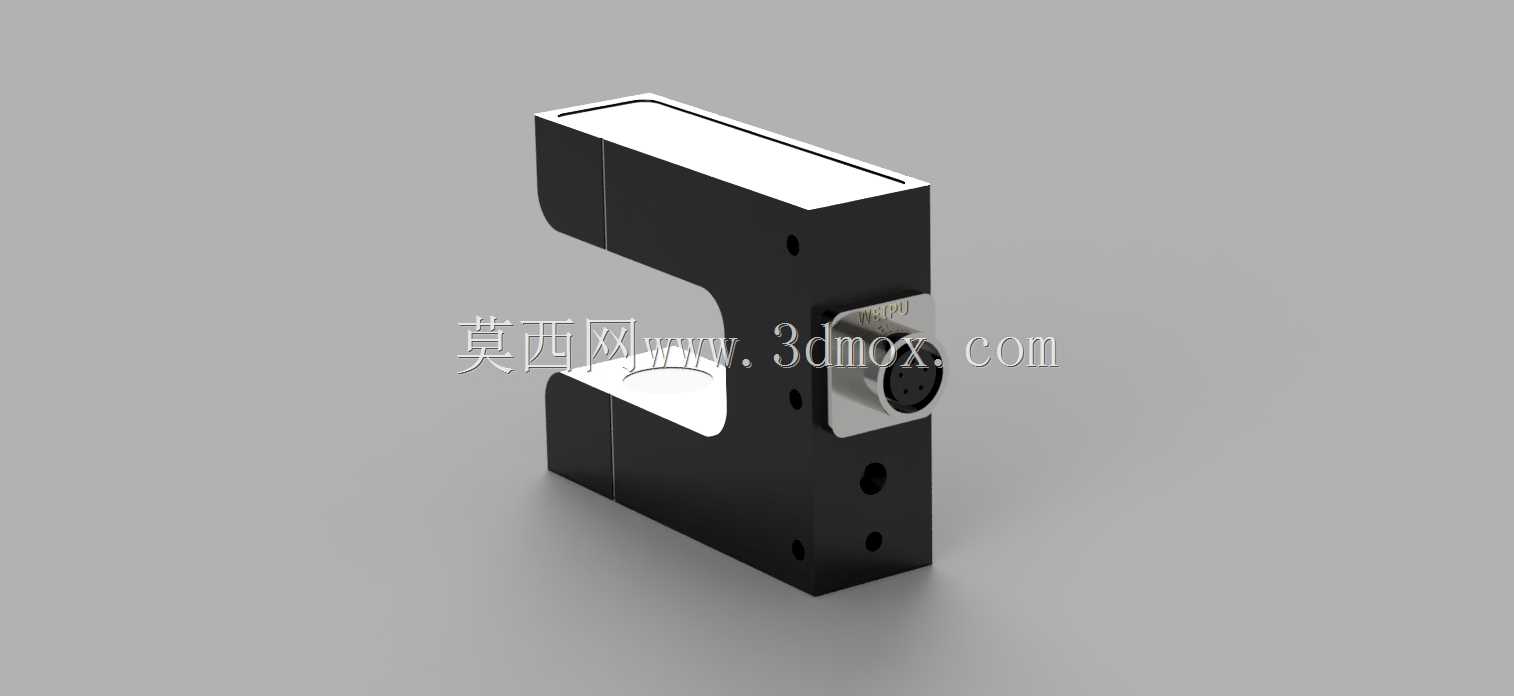

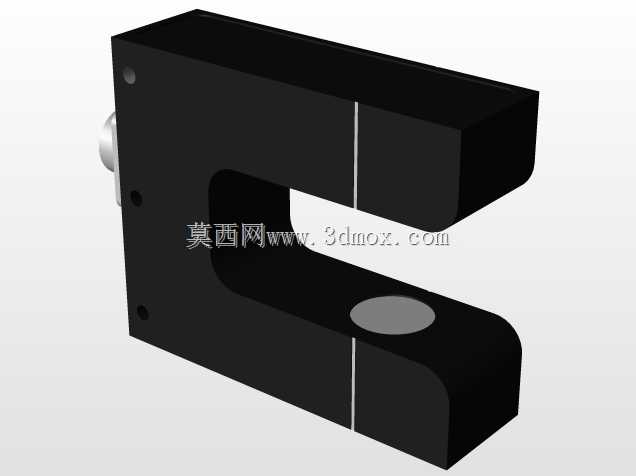

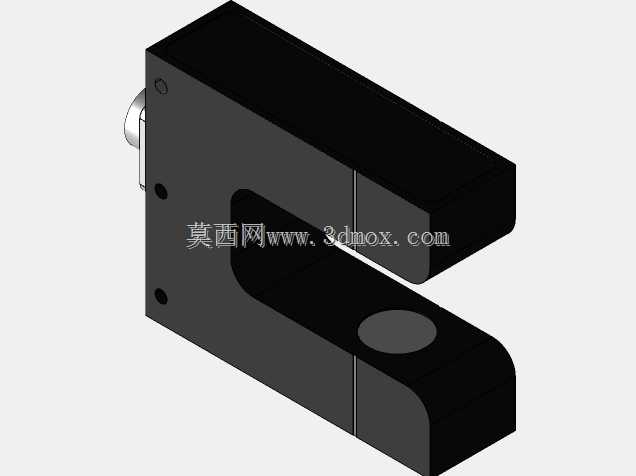

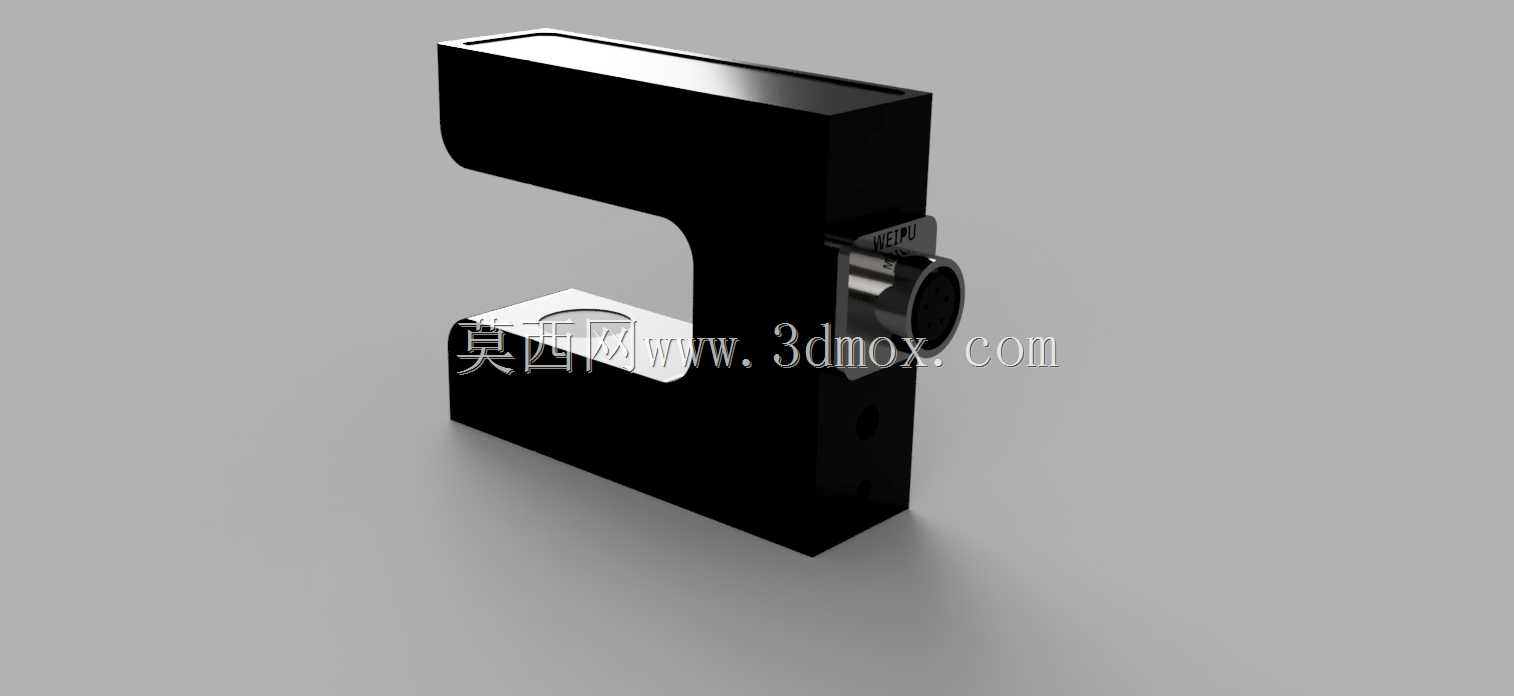

  这款U型结构的超声波边缘检测部件,在卷材连续加工产线里的应用占比极高,不管是薄膜分切工位的料边追踪、金属带材轧制过程中的跑偏检测,还是无纺布、纸张类柔性材料的走料位置纠偏,都能看到这类结构传感部件的身影。和对射式光电边缘传感器相比,它采用超声波检测原理,不会受被测材料的透明度、表面颜色、反光特性影响,哪怕是检测高透的光学薄膜、表面带油污的金属带材,也不会出现检测信号跳变的问题,对复杂工业现场的环境适应性更强。从结构设计来看,整体采用C型开口的一体化刚性壳体,上下两个检测端面平行度控制在0.02mm以内,开口深度和宽度的尺寸边界经过多轮现场验证,既能够覆盖常规厚度卷材的穿料需求,又能保证超声波发射和接收端面的信号路径最短,减少现场粉尘、水汽对信号衰减的影响。壳体侧面预留的标准工业连接器接口,采用侧出式布局,不会和产线上的走料路径、安装支架产生干涉,连接器选用M12规格的4针航空插头,和工业现场常用的传感线缆完全通用,不需要额外定制转接线缆。安装基准面设计在壳体的背部和底部两个互相垂直的平面上,两个平面的平面度公差控制在0.01mm以内,现场安装时可以直接靠在安装支架的定位面上,不需要反复调整检测端面的平行度,能大幅缩短现场安装调试的时间。壳体上预留的多个安装孔位,采用沉孔设计,既可以从正面穿螺丝固定,也可以从背部穿装固定,适配不同安装空间的支架结构,哪怕是安装空间局促的窄幅分切机工位,也能找到合适的固定点位。功能实现上,

  这款传感器内部集成了超声波发射、信号接收、阈值比较、信号输出四个核心模块,检测分辨率可以达到0.1mm,响应时间控制在1ms以内,完全匹配高速卷材产线的走料速度,不会因为响应滞后导致纠偏动作延迟,出现料边跑偏打皱的问题。和普通槽型光电传感器相比,它的检测盲区更小,在开口的近端面和远端面都不会出现检测死区,哪怕是料边出现小幅上下跳动,也能稳定捕捉边缘位置,不会因为材料垂度变化出现误信号。在设计建模过程中,首先要保证上下两个超声探头的同轴度,两个探头的安装孔位采用一次装夹加工的基准设计,建模时将两个安装孔的同轴度公差约束在φ0.01mm以内,避免因为探头错位导致信号强度下降,检测稳定性变差。壳体内部的电路板安装槽,做了限位筋设计,

  装配时电路板可以直接卡入槽位,不需要额外打胶固定,同时筋位和壳体内壁之间预留了0.5mm的灌胶空间,装配完成后可以灌入密封硅胶,达到IP65的防护等级,适配多粉尘、有轻微溅水的工业现场环境。考虑到工业现场的电磁干扰问题,壳体采用铝合金材质加工,表面做黑色阳极氧化处理,既可以提升壳体的耐磨性能,又能起到电磁屏蔽的作用,避免产线上的变频器、伺服电机产生的电磁干扰影响传感器的检测精度。从安装边界来看,这款传感器的整体外形紧凑,安装时需要在支架上预留的空间刚好匹配壳体的外轮廓尺寸,不需要额外预留过大的操作空间,传感器前端的检测开口处,需要预留10mm的无遮挡区域,避免金属支架、料边导向件挡住超声波的传播路径,导致检测信号异常。

  在实际选型应用中,这类U型超声波边缘传感器常和纠偏控制器、电动推动器配套使用,组成完整的卷材纠偏系统,传感器实时检测料边的位置偏移量,将偏移信号转化为标准的模拟量或者开关量信号传递给纠偏控制器,控制器再驱动电动推动器调整料架的位置,保证卷材始终走在设定的中心位置,减少分切、收卷环节的材料浪费。和接触式边缘检测部件相比,它采用非接触检测原理,不会和被测材料表面产生接触摩擦,哪怕是检测表面易划伤的光学膜、铜箔、铝箔类材料,也不会在材料表面留下划痕,提升成品的良率。建模过程中对所有的安装孔位、接口位置、外形尺寸都做了参数化约束,后续如果需要调整开口尺寸、检测距离,只需要修改对应的参数就能快速衍生出不同规格的型号,不需要重新搭建整体模型,能大幅缩短同系列产品的设计迭代周期。壳体的转角处都做了R2的圆角过渡,既可以避免安装调试时尖锐边角划伤操作人员,又能减少应力集中,提升壳体的抗冲击性能,哪怕现场安装时出现轻微磕碰,也不会出现壳体开裂、变形的问题,影响检测精度。
