ZKB1.2型电磁制动离合器三维结构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:634867
  • ZKB1.2型电磁制动离合器三维结构
  • ZKB1.2型电磁制动离合器三维结构

  做传动系统选型和结构设计快十年,这类薄型电磁制动离合器在包装、纺织、轻工自动化线里的出镜率一直很高,很多需要频繁启停、定位锁止的工位都绕不开它。这次拆解建模的这款ZKB1.2规格产品,首先要明确它的核心应用边界:额定扭矩1.2N·m的量级,刚好适配小型输送辊道、标签收放卷、精密分度转台这类负载不大但对启停响应速度有要求的场景,不像大扭矩工业离合器要匹配重型减速机输出端,它更多是装在伺服或步进电机的输出侧,做动力的通断和快速制动,避免电机停转后负载因为惯性滑移。

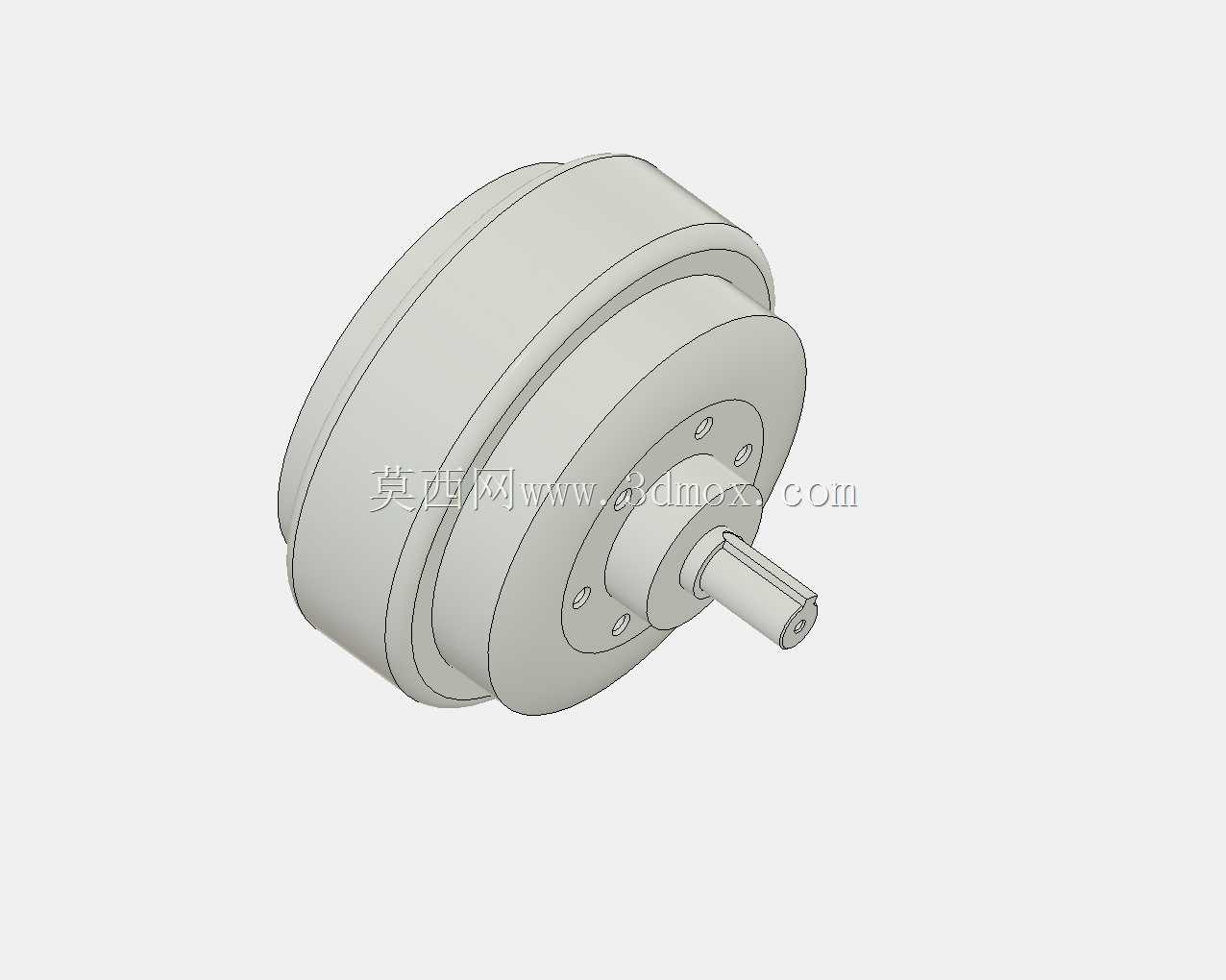

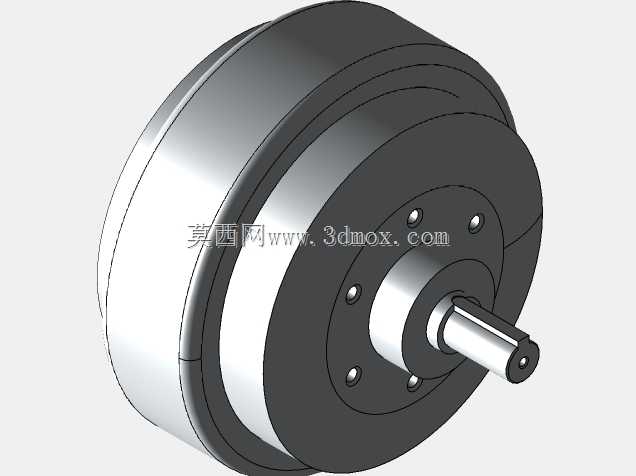

  从结构设计逻辑来看,这款产品采用的是同轴薄型盘式布局,整体是阶梯圆柱外壳加单出轴的结构,没有多余的外置安装凸耳,外壳本身的圆柱面和端面上的安装孔位就是主要的安装基准。建模的时候特意核对了实际安装的边界尺寸:外壳最大外径控制在100mm级别的区间,轴向总长度不到外径的1.2倍,这种薄型设计的初衷就是为了压缩传动链的轴向空间,很多小型自动化设备的安装腔轴向尺寸卡得很紧,传统凸缘式离合器轴向尺寸太长根本塞不进去,这种盘式结构刚好能解决空间受限的问题。输出轴是标准圆柱轴带键槽的设计,轴径和伸出长度都匹配常规的小型联轴器安装公差,不需要额外做转接轴套就能直接和负载端连接,端面上的六个均布安装孔是用来和设备安装板固定的,孔位的分度圆直径和孔径都做了公差适配,安装的时候只要保证安装板的端面跳动在0.05mm以内,就能避免离合器运转的时候出现偏磨。

  功能特性上,这款产品是集成了离合和制动两个功能的一体化结构,不是单独的离合器加制动器的拼接款,内部的摩擦副组是同轴布置的,通电的时候吸合摩擦片传递扭矩,断电的时候弹簧推动制动片快速锁止输出轴,响应时间能控制在几十毫秒级别,比单独拼接的离合制动组件响应更快,而且同轴度更容易保证。建模的时候把内部的线圈腔、摩擦片组、弹簧腔、轴承位都做了1:1的还原,尤其是轴承位的公差配合,选的是基孔制过渡配合,既能保证内圈和轴同步转动,又不会因为过盈量太大导致装配的时候轴承抱死。很多新手工程师做这类传动部件建模的时候,容易忽略出线口的位置,这款产品的出线口是布置在外壳的圆柱侧面,做了防水接头的安装位,建模的时候特意留够了接头的安装空间和线缆弯折半径,避免实际装配的时候线缆和周边结构干涉。

  实际选型的时候要注意,这类离合器的安装必须保证输入和输出的同轴度,哪怕是0.1mm的偏心,长期运转都会导致摩擦片偏磨,扭矩衰减速度会快很多,所以建模的时候在安装端面做了定位止口的结构,止口的公差选H7级,和安装板上的凸台配合,能快速定位保证同轴度,不用反复打表调整。另外摩擦片的间隙是出厂预设好的,建模的时候也还原了间隙调整的垫片结构,长期使用摩擦片磨损后,可以通过增减端盖处的调整垫片来恢复间隙,不用整体更换部件,维护成本更低。

  从结构设计的细节来看,外壳采用的是导磁钢材,既能作为磁路的一部分提升电磁吸力,又能作为结构件承受安装和运转的载荷,端盖用的是不导磁的铝合金材料,避免磁路短路导致吸力损失,这个细节很多仿制产品做不好,会出现同样的线圈功率但扭矩达不到标称值的问题。输出轴的材质是调质40Cr,键槽的位置做了倒角处理,避免装配的时候键的棱角刮伤联轴器的键槽,轴端做了中心孔,既方便加工的时候顶针定位,也可以作为安装编码器的基准孔,拓展使用场景。

  很多做小型自动化设备的工程师在选这类部件的时候,经常会只看扭矩参数忽略转动惯量,这款产品的输出侧转动惯量做得很小,因为摩擦片组的直径不大,而且输出轴是空心轴穿轴的结构可选?不对,这款是单实心出轴的结构,转动惯量比同扭矩的凸缘式离合器小30%左右,高速启停的时候不会给电机带来额外的惯量负载,伺服整定的时候更容易调到位,不会出现过冲或者震荡的问题。另外它的励磁线圈是做了浸漆绝缘处理,建模的时候也还原了线圈的灌封腔,灌封的环氧树脂既能固定线圈,又能提升散热能力,长期频繁通断的工况下,线圈温升不会超过允许值,使用寿命更长。

  安装边界上还要注意,这款离合器不能承受径向载荷,也就是说输出轴上不能直接装齿轮或者同步轮,必须通过联轴器转接,或者把负载支撑在额外的轴承座上,不然径向力会直接作用在离合器内部的支撑轴承上,很快就会导致轴承损坏,建模的时候特意在说明书对应的位置(哦不对,是模型的结构上)体现了内部轴承的承载边界,两个深沟球轴承是布置在输出轴的两端,只能承受少量的轴向定位力,不能承受大的径向负载,这点在做设备结构布局的时候一定要预留好负载的支撑结构,不能让离合器当轴承座用。

  整体建模过程中,所有的圆角、倒角、退刀槽都按照实际加工工艺做了还原,比如外壳的压铸圆角是R2,轴上的退刀槽宽度是2mm,深度0.5mm,安装孔的沉头深度刚好容纳内六角螺丝的头部,不会突出端面影响安装。很多网上下载的模型为了省面,把这些工艺特征都删掉了,实际用来做装配干涉检查的时候就会出问题,比如螺丝头突出导致安装不到位,轴上没有退刀槽导致轴承装不到位,这些细节在做工程用三维模型的时候都是不能省略的。
