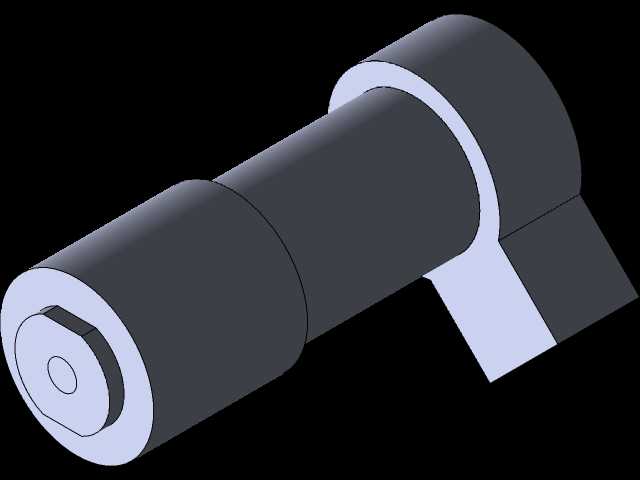

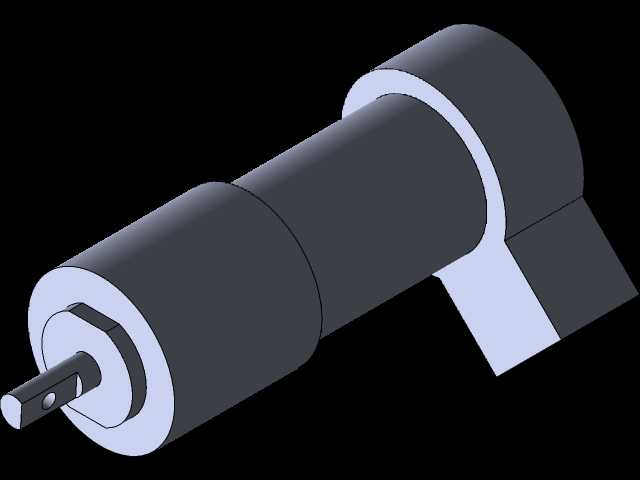

IG32型12V直角减速直流电机结构模型

这款直角输出的12V减速电机，在小型自动化设备、智能移动载具、桌面级机械装置里应用十分广泛，很多做小型巡检机器人、智能小车、小型传送带驱动的结构工程师，在选型阶段都会先参考同结构的三维模型核对安装边界。做这个模型的时候，特意把输出轴、减速箱体、电机主体三个部分做了独立的建模拆分，不是把整个电机做成一个整体实体，这样后续在做整机装配的时候，可以单独模拟输出轴的转动状态，也能方便核对轴伸长度、键槽尺寸和配套传动件的配合公差，不用再额外拆分模型做运动仿真的前置处理。

从实际使用的角度看，这类直角减速电机的核心优势就是输出轴和电机本体呈90度布局，能大幅压缩动力单元的轴向安装空间，很多设备内部走线紧凑、动力舱轴向尺寸受限的场景，用直列减速电机会超出安装边界，换用这种直角结构就能刚好把动力单元塞进预留的安装位。建模的时候，电机主体的外径、减速箱的安装法兰尺寸、输出轴的直径和伸出长度，都是对照实物测量的参数做的，包括输出轴上的扁位、安装固定孔的位置间距，都和实物的安装尺寸保持一致，导入装配体之后可以直接用来做干涉检查，不用反复调整安装位的尺寸。

设计建模的时候，先从输出端的安装法兰开始做基准，先确定输出轴的中心高度，再反向推导减速箱的壳体轮廓，最后匹配后端的直流电机主体尺寸，整个外形的曲面过渡都做了顺滑处理，没有尖锐的棱角，和实际量产电机的外壳工艺保持一致。考虑到很多工程师会用这个模型做设备的动力单元布局，建模时特意保留了电机尾部出线位的结构，方便在整机布线的时候预留出线的弯折空间，避免后续实际装配的时候出现线缆和周边结构件干涉的问题。这类电机的输出扭矩经过减速箱放大之后，足够驱动小型负载做往复或者连续转动，在小型机械臂的关节驱动、自动售货机的出货机构、智能门禁的传动结构里都能见到同类型号的身影，核对安装尺寸的时候，除了关注法兰的安装孔位，还要注意减速箱侧面的突出轮廓，有些安装位旁边会布置走线槽或者电路板，要是没算准这个突出部分的尺寸，很容易在装配的时候出现硬干涉。
