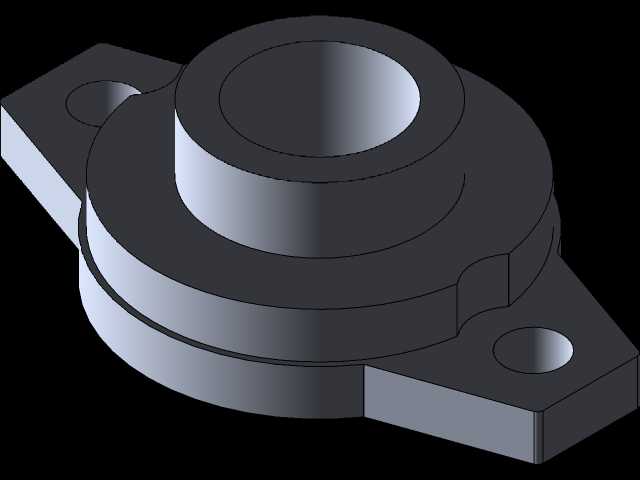

前部带锁菱形法兰外球面轴承座结构

这款带前置锁止结构的菱形法兰轴承单元，在轻工输送线、小型食品加工设备、纺织辅机的传动布局中应用十分广泛，尤其适合安装空间局促、需要频繁调整张紧度的中低负载传动工位。区别于常规顶丝锁紧的外球面轴承座，其前部集成的锁止结构可以在轴承内圈与穿装轴完成配合后，额外提供周向锁止力，避免设备启停瞬间的冲击载荷导致内圈与轴发生相对滑移，大幅降低长期运行后的轴面磨损、跑圈故障概率。从结构设计逻辑来看，主体采用阶梯式凸台结构，中心轴承安装孔为同轴阶梯设计，外层凸台承担轴承外圈的轴向定位，内层台阶预留润滑脂存储腔，可在长期免维护工况下持续为滚动体提供润滑介质，减少运维加注频次。两侧的菱形安装耳采用对称布局，安装孔为贯通式光孔设计，适配螺栓穿装固定，两个安装孔的中心距经过标准化匹配，可直接替换同规格常规菱形轴承座，无需对设备安装面做二次改孔加工。安装边界方面，底部安装面为全平面铣削结构，与设备安装基板贴合时可保证足够的接触刚度，避免锁紧后出现安装应力导致轴承内圈偏心、运转卡滞；中心安装孔的轴线与安装面垂直度公差控制在行业通用精度范围内，可保证穿轴后轴系的径向跳动满足中低速传动要求。两侧安装耳的厚度经过载荷校核，在额定径向负载下不会出现安装耳变形、螺栓孔开裂的问题，前部锁止结构的锁紧件采用内嵌式布局，不会额外占用轴向安装空间，对于轴端伸出长度有限的安装场景适配性更强。在实际选型应用中，这类带锁结构的轴承座更适合正反转切换频繁、存在小幅冲击载荷的工位，比如小型皮带输送机的从动辊支撑、包装设备的导辊安装位、小型风机的转轴支撑等场景，相比普通轴承座，其抗松动能力更强，能有效减少设备运维过程中因轴承跑位导致的停机调整时间。建模过程中对安装孔的倒角、凸台过渡圆角都做了还原，这些细节结构既可以消除加工应力集中，也能在装配时起到导向作用，避免装配过程中刮伤轴承外圈配合面，影响装配精度。
