微型齿轮减速驱动马达结构设计

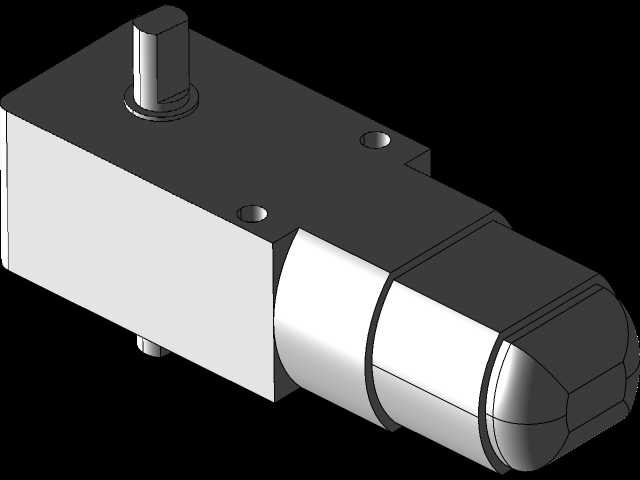

这类微型齿轮马达在小型智能硬件、桌面级机器人、遥控玩具、小型自动化执行机构里应用极广，很多做小型设备结构设计的工程师，在选型阶段最先考量的就是这类集成减速组的动力单元，毕竟它把电机本体和减速齿轮箱做了一体化集成，不用单独设计减速传动结构，能大幅压缩整机的结构空间。从结构设计逻辑来看，这类马达的输出端做了金属轴伸设计，轴径和伸出长度都匹配常见的小型传动轮、摇臂安装公差，安装孔位在减速箱壳体两侧预留，不需要额外做复杂的转接支架，直接通过M2规格的螺丝就能固定在ABS或者玻纤板材质的安装基座上，安装边界的容错空间比较友好，哪怕是新手做结构排布，也不容易出现安装干涉的问题。它的功能特性核心是把高速低扭矩的微型直流电机输出，通过一级或多级塑料/粉末冶金齿轮组做减速增扭，输出转速通常在几十转到几百转区间，刚好匹配小型机构的动作需求，比如桌面机器人的行走驱动、遥控小车的动力输出、小型电子锁的锁舌驱动、自动投喂装置的拨轮传动，都能用到这类动力单元。实际做结构适配的时候要注意，马达本体的接线端在尾部白色端盖位置，布线的时候要预留足够的走线空间，避免和周边的结构件产生剐蹭，端盖部分的圆弧过渡设计，也能减少装配时的锐角磕碰风险。黄色的减速箱壳体采用的是一体式注塑成型结构，齿轮组完全封装在壳体内部，能避免日常使用中灰尘、细小杂物进入齿轮啮合区域，降低传动卡滞的概率，输出轴和壳体之间做了简易的轴套限位，能承受一定的径向负载，满足小型设备的常规使用需求。很多做学生竞赛项目、小型创客产品开发的设计者，都会优先选用这类马达做动力源，一方面是它的安装尺寸标准化程度高，不同厂家的同规格产品安装孔位、轴伸尺寸基本一致，替换选型不需要重新修改结构图纸；另一方面是它的输出特性足够平顺，齿轮组的啮合间隙控制在合理范围，低速运行时不会出现明显的抖动，对于需要精准控制动作行程的小型机构来说，能降低控制端的调试难度。在做整机结构排布的时候，要注意马达本体的散热空间预留，虽然这类小功率马达的发热量不大，但如果是密闭壳体内部安装，还是要在对应位置预留微小的通风间隙，避免长时间满负载运行时热量累积，影响内部磁钢的性能稳定性。另外输出轴和传动件的连接最好采用过盈配合加微量厌氧胶固定的方式，不要单纯靠顶丝锁紧，毕竟轴径比较细，频繁正反转的工况下顶丝容易出现松脱，导致传动失效。
