多关节串联式机械臂基本臂结构设计

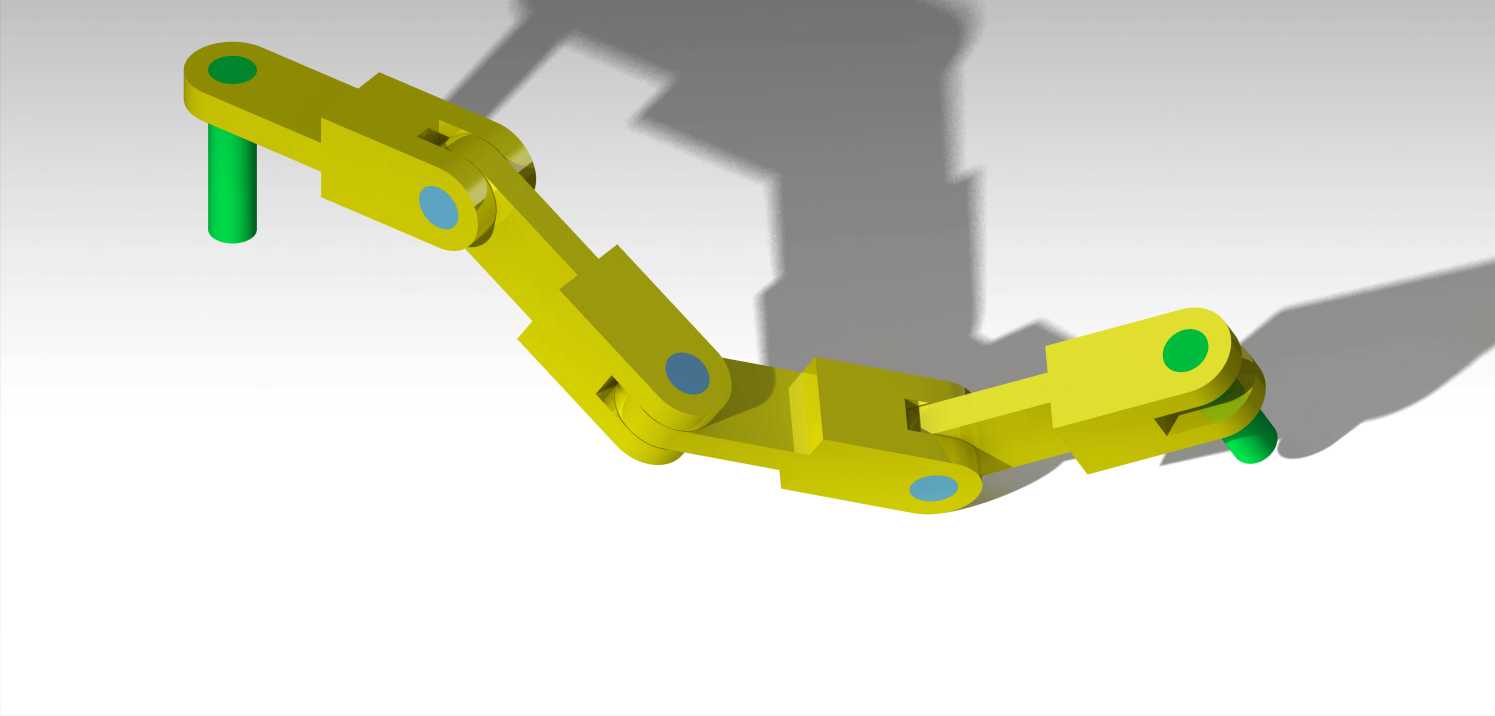

该多关节串联臂体结构，主要应用于轻载搬运、工位上下料、小范围轨迹作业等工业场景，作为机械臂的基础承载臂段，承担着连接基座与末端执行器、传递关节动力、保障运动轨迹精度的核心作用。从结构设计逻辑来看，整体采用分段铰接式布局，每段臂体之间通过回转轴实现相对转动，铰接位置预留了轴承安装位与轴系配合面，能够保证关节转动的同轴度，减少运动过程中的径向窜动，臂体上的圆形标识位对应关节驱动元件的安装基准，可适配旋转驱动或传动组件的装配定位，两端的绿色轴段分别对应与上游基座、下游末端执行机构的连接接口，接口处设计有统一的配合公差带，能够兼容标准连接件的快速装配，无需额外做适配加工。从安装边界来看，臂体完全展开后水平方向的作业覆盖半径适配中小型工位的作业范围，折叠状态下的整体占用空间紧凑，可在狭窄的设备排布空间内完成部署，不会与周边的工装、输送线产生运动干涉，每段臂体的截面采用等强度设计思路，在保证铰接位置结构刚度的前提下，对非承载区域做了轻量化的结构优化，既能够降低臂体自身重量对关节驱动的负载损耗，又能保证高速运动过程中臂体不会出现明显的形变抖动，保障末端作业的位置精度。在实际产线应用中，该臂段可根据作业需求搭配不同的末端执行器，适配电子元器件分拣、小型零件装配、涂胶轨迹作业等不同工况，铰接点的转动范围经过限位设计，能够避免运动过程中出现臂体过转碰撞的问题，臂体内部预留了走线通道，可将驱动线缆、气路管路内置在臂体结构中，避免外部走线在运动过程中出现拉扯、磨损的问题，提升设备长期运行的可靠性。设计过程中对每个铰接点的受力做了针对性的校核，保证在额定负载下臂体的铰接位置不会出现应力集中的问题，各段臂的长度比例经过运动学仿真优化，能够在有限的关节转动角度下实现更大的作业覆盖范围，同时减少运动过程中的奇异位形，降低运动控制的调试难度。
