龙门式桁架机械手三维结构设计

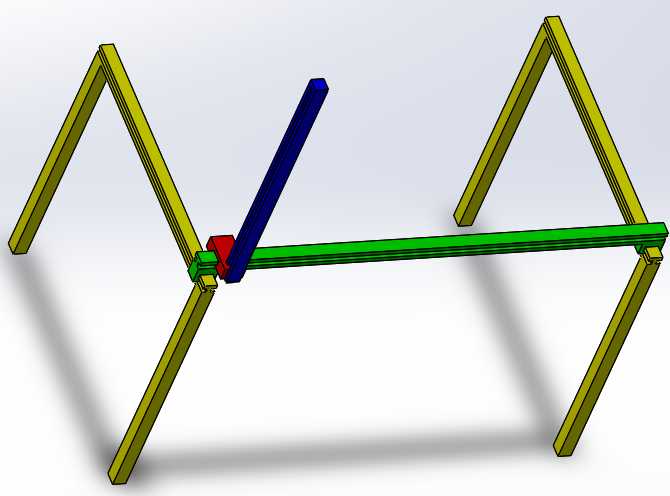

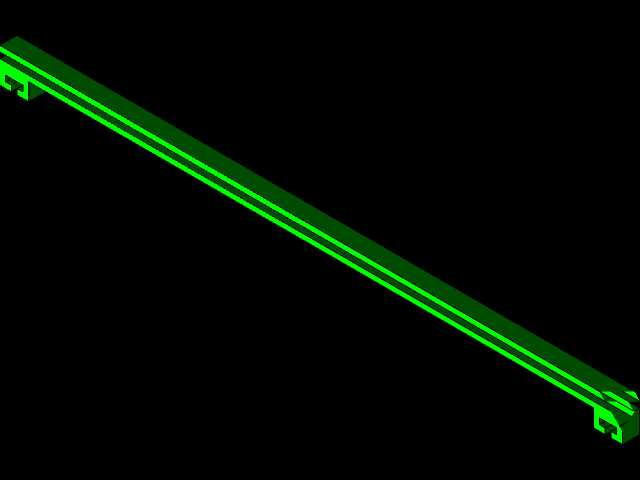

这款龙门式桁架结构的执行机构，主要面向车间内长行程、大跨距的物料转运、工位上下料场景设计，常见于机加工生产线的工件流转、仓储环节的整托物料移载、检测工位的工件自动送取等工况，相比关节型机器人，其在固定路径的长距离往复作业中具备更高的运行稳定性与负载刚性，安装时依托两侧立式支撑柱搭建跨距框架，横梁沿支撑柱顶部铺设，可根据现场车间的工位排布调整跨距与横梁长度，有效规避地面设备的布局干涉，充分利用车间上部空间完成作业，减少地面工位的占用面积。从结构设计逻辑来看，整体采用对称式双立柱支撑布局，两侧三角构型的支撑脚可分散横梁及运动部件的载荷，降低长时间运行后的结构形变，横梁作为水平运动的承载基准，采用型材拼接的轻量化设计思路，在保证直线度与抗弯强度的前提下，尽可能降低运动负载的自重，提升往复运行的响应速度。竖直方向的运动轴搭载在横梁的滑动模组上，可沿横梁长度方向完成水平X向的全行程移动，竖直轴自身可完成Z向的升降动作，配合末端搭载的夹持、吸附或专用执行末端，可覆盖整个龙门框架下方矩形区域内的作业点位，适配不同高度的工位对接需求。设计过程中重点考量了运动部件的安装边界，两侧支撑柱的底部预留了与地面预埋板连接的安装孔位，可根据现场地面平整度调整支撑高度，保证横梁的水平度误差控制在合理区间，避免运动过程中出现卡滞或模组偏磨问题；横梁两端设置了硬限位与缓冲结构，防止水平运动轴超程脱出，竖直轴的上下端同样设置了限位触发结构，避免升降过程中碰撞工件或下方设备。在实际应用中，这类结构可根据作业需求扩展Y向的运动轴，拓展为三轴联动的直角坐标作业单元，适配多工位的复杂作业流程，其运动路径可通过编程提前预设，重复定位精度可满足多数机加工、装配环节的工位对接要求，相比定制化的专机设备，这类模块化的龙门桁架结构具备更强的场景适配性，可通过调整支撑跨距、横梁长度、轴体行程来匹配不同的现场作业范围，无需对整体结构做大规模改动即可完成适配。结构的受力传递路径清晰，作业时末端负载的作用力通过竖直轴传递至横梁滑动座，再经横梁分散至两侧支撑柱，最终传导至地面基础，整体受力均匀，在额定负载范围内运行时，结构形变量可控制在运动精度允许的范围内，能够长时间保持稳定的作业状态，适合在固定节拍的自动化生产线中作为核心移载单元使用。
