层叠式电子控制模块堆叠承载结构

项目分类:3D模型 发布时间:2021-09-27 ID:290691
  • 层叠式电子控制模块堆叠承载结构
  • 层叠式电子控制模块堆叠承载结构
  • 层叠式电子控制模块堆叠承载结构
  • 层叠式电子控制模块堆叠承载结构
  • 层叠式电子控制模块堆叠承载结构
  • 层叠式电子控制模块堆叠承载结构
  • 层叠式电子控制模块堆叠承载结构

这类层叠式承载结构多用于多板卡集成的电控单元装配场景,常见于工业控制终端、小型嵌入式设备、分布式采集模块的内部布局设计中,核心作用是在有限的设备壳体空间内,分层固定多块PCB电路板,同时预留板间走线、元器件避让的空间,避免不同层板卡上的接插件、电容、芯片等元件发生干涉,也能为后续的布线、检修留出操作余量。

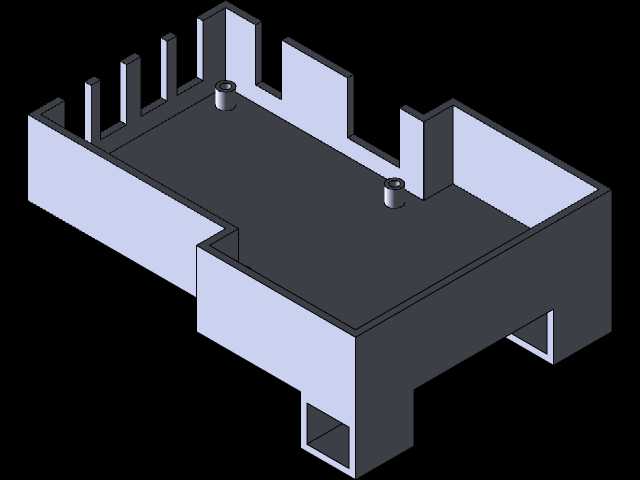

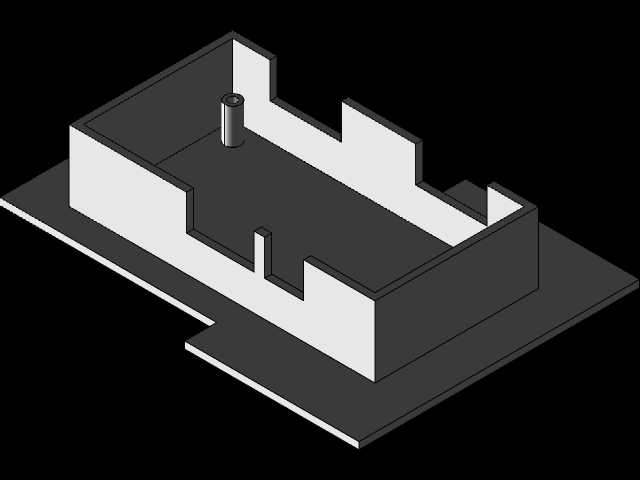

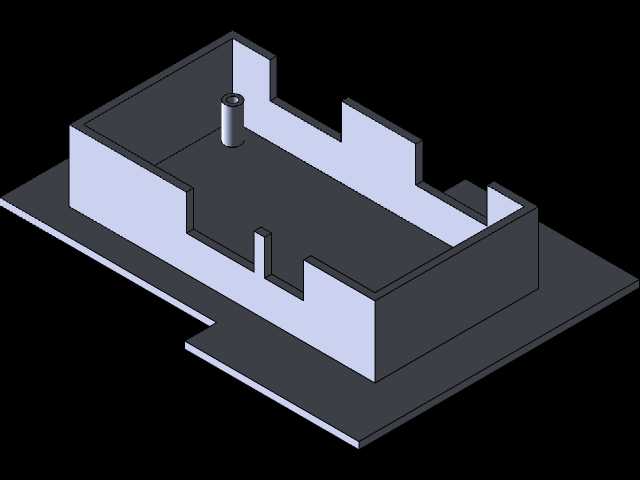

从结构设计逻辑来看,该结构采用分层承托的框架形式,每一层的承托边框都对应PCB板的安装孔位设置了定位柱与固定卡扣,不需要额外增加螺丝固定件就能实现板卡的快速卡装,每层之间的支撑立柱高度经过精准核算,既要保证上层板卡底部的直插元件不会触碰下层板的顶面走线,也要控制整体堆叠高度不超出外壳的内部安装边界,适配上下合盖的壳体装配要求。最底层的结构预留了对外接口的避让缺口,对应设备外壳上的电源、通讯接口开孔位置,保证外部连接器可以直接插接到底层板卡的端口上,不需要额外转接。

设计过程中需要重点考量几个安装边界要素:首先是每层承托面的平面度公差,要控制在0.1mm以内,避免PCB板安装后出现翘曲导致板载元件虚焊;其次是层间间距的匹配,针对不同高度的板载元件,比如电解电容、接线端子这类高度较高的元件,对应位置的层间支撑要做局部加高处理,不能统一采用等间距设计,否则会出现元件顶到上层板的问题;再者是整体结构的安装定位,整个堆叠组件要和外壳内壁的定位筋完全匹配,保证装配后不会在壳体内出现窜动,在设备受到振动冲击时,层叠的板卡不会出现移位松脱。

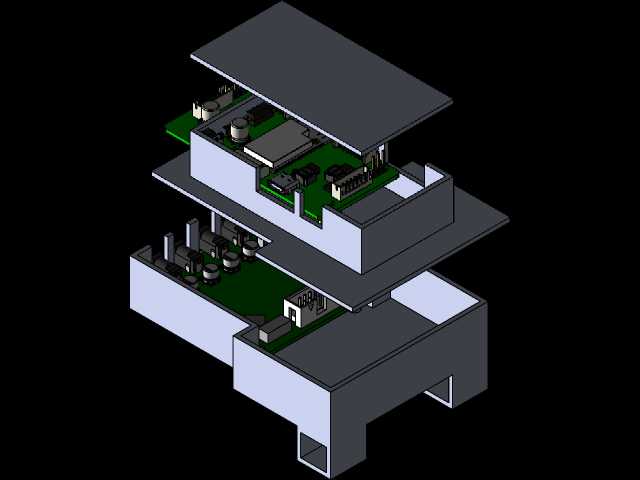

实际应用中,这类堆叠结构可以大幅缩小电控单元的整体体积,相比单层平铺的布局方式,能节省近60%的平面安装空间,非常适合对安装尺寸有严格限制的小型工控设备、便携检测仪器使用。结构本身采用和壳体一致的绝缘材质加工,不需要额外增加绝缘衬垫就能实现板卡与金属壳体的电气隔离,同时分层的结构也有利于板卡工作时的空气流通,帮助板载功率元件散热,避免局部积热导致元件工作异常。在装配流程上,这种堆叠结构可以实现分层预装,先把每一层的PCB板卡固定到对应的承托框架上,完成每层的元件焊接、检测后,再顺着定位立柱把各层依次叠装固定,最后扣合上下外壳即可,能有效提升整机的装配效率,也方便后续故障排查时逐层拆解,不需要把所有板卡都拆出就能定位故障层。
