麦克纳姆式全向移动胎膜轮结构设计

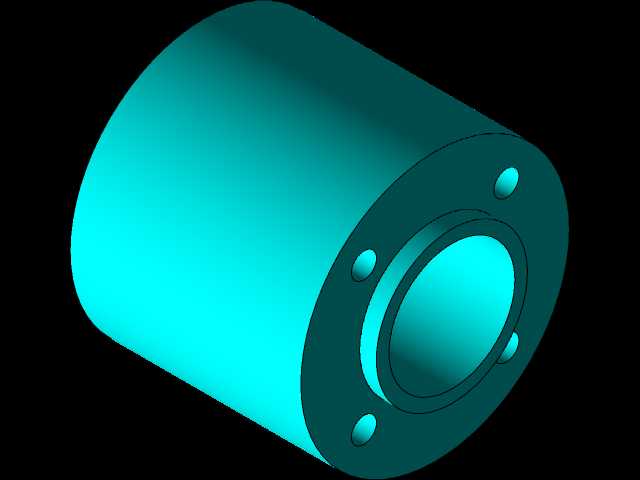

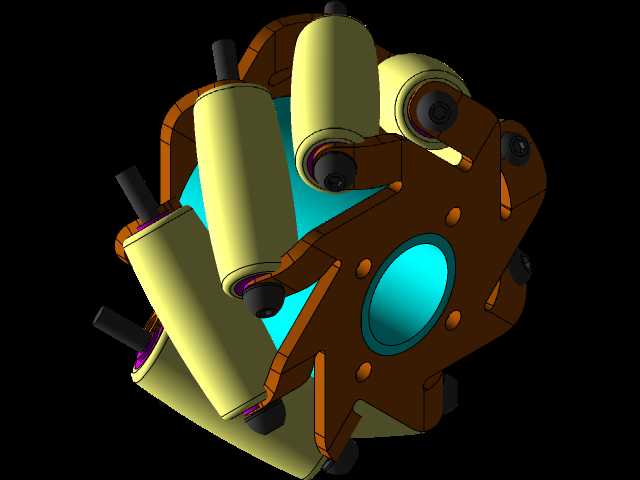

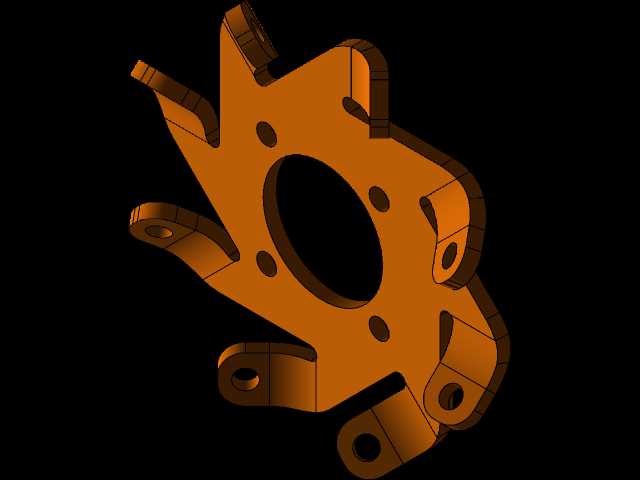

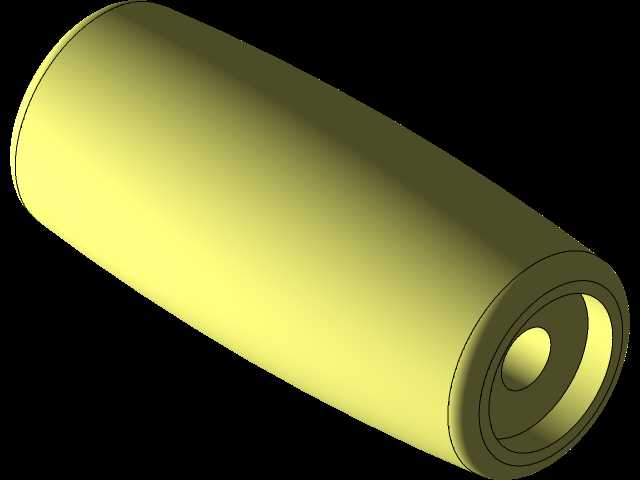

这款全向辊轮结构常被应用在AGV转运小车、仓储移动机器人、窄空间作业巡检设备的行走端，区别于传统转向轮组，它无需额外设置转向舵机结构，仅依靠不同轮组的转速差与转向匹配，就能实现整车原地旋转、横向平移、斜向行进等多维度移动动作，适配作业通道狭窄、转向空间受限的车间内部转运场景，也可用于重载型移动平台的行走单元设计。从结构设计逻辑来看，轮体主框架采用辐板式支撑结构，中心设置带键槽的安装通孔，用于对接驱动电机的输出轴，安装孔周边均匀布置螺栓定位孔，可适配不同规格的连接法兰，安装端面预留的轴向定位台阶，能保证轮体装配后与电机轴的同轴度，避免高速运转时出现径向跳动。轮辐周向均匀分布多组悬臂式辊轮安装座，每个安装座的定位面与轮体径向平面呈固定夹角，辊轮自身的回转轴与轮体主轴线呈45度夹角布置，这种角度设计是实现全向移动的核心，当主轮体绕主轴旋转时，外周的自由辊轮会接触地面产生斜向的分力，通过多个轮组分力的矢量叠加，就能合成任意方向的整车驱动力。每个外周辊轮采用独立的悬臂销轴定位，辊轮内部设置滑动轴承衬套，保证辊轮接触地面时可自由回转，辊轮外轮廓采用鼓形修形，能让辊轮与地面始终保持线接触状态，减少轮组运转时的振动冲击，同时降低接触应力，延长辊轮外层包覆材料的使用寿命。设计过程中需要严格控制各辊轮安装座的位置度公差，保证所有辊轮的外圆包络面处于同一圆柱面上，避免轮组运转时出现个别辊轮悬空或受力过载的问题；安装边界方面，轮体的轴向总宽度需要匹配设备底盘的安装间距，中心安装孔的键槽尺寸要对应驱动轴的传动规格，轮体外径尺寸则需要根据整车的离地间隙、驱动电机额定转速对应的行进速度要求来匹配，同时要预留足够的辊轮转动间隙，避免辊轮运转时与主轮辐结构发生运动干涉。在实际选型应用中，这类轮组通常需要四个成组配套使用，按照左右旋向对称布置在底盘四角，通过控制器匹配各轮的转速与转向参数，就能实现全向移动功能，相比传统舵轮转向结构，它的整体结构更紧凑，转向响应速度更快，适合对移动灵活性要求较高的自动化设备场景。
