2512封装贴片电阻三维结构设计

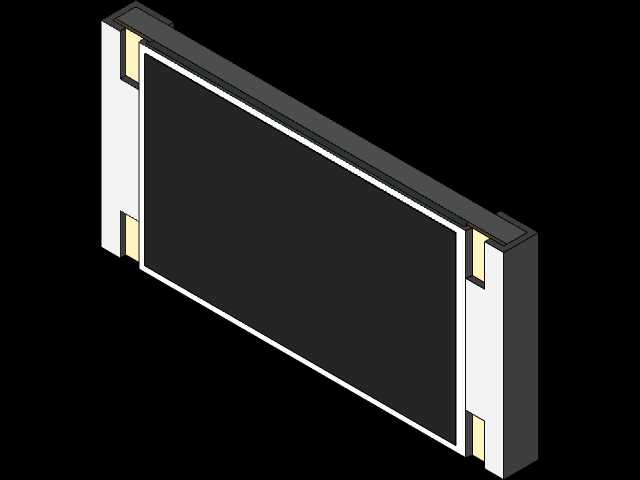

在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，表面贴装电阻的三维模型是结构干涉校验、装配仿真不可或缺的基础元件库素材。这款2512英制封装的贴片电阻，对应公制6332封装规格，建模时完全贴合实际量产元件的外形公差带，还原了陶瓷基体、端电极、阻焊层的分层结构，能直接导入主流PCB设计软件与机械结构软件做装配匹配。

从实际选型应用来看，2512封装的贴片电阻通常承载功率高于小尺寸封装，多用于电源回路、限流采样、负载匹配等电路场景，设计三维模型时首先要明确安装边界：元件长度方向尺寸为6.35mm，宽度方向3.10mm，本体高度0.55mm，两端的焊接端电极长度严格按照IPC贴片元件焊盘设计规范取值，确保在做SMT装配仿真时，焊盘与元件端电极的重叠量、钢网开窗匹配度都能得到准确校验，避免实际生产中出现立碑、偏移、虚焊等工艺问题。

建模过程中没有做过度简化，端电极的三层结构（镍阻挡层、锡焊层、内部银浆层的外轮廓）、陶瓷基体的哑光黑阻焊外观、端电极的金属镀层质感都做了对应还原，同时严格控制了模型的曲面数量，在保证外形精度的前提下降低模型冗余度，不会给整机板卡装配带来过大的运算负担。不同于原理图库的二维符号，三维模型需要兼顾结构设计与工艺验证的双重需求：在结构堆叠阶段，设计师可以通过该模型校验电阻与周边壳体、散热片、接插件的安全间隙，尤其是在高密度板卡的薄型化设计中，0.55mm的本体高度是控制整机厚度的关键参数，稍有偏差就可能导致壳体装配顶压元件，引发后期可靠性隐患。

在做自动化产线的贴装仿真时，该模型的吸嘴接触面平整度、元件重心位置也贴合实物参数，能够模拟吸嘴取料、视觉定位、贴装下压的全流程动作，帮助工艺人员提前预判飞件、吸嘴偏移等问题。对于硬件开发团队而言，标准化的封装三维模型能够打通原理图设计、PCB布局、结构校验、工艺仿真的全流程数据链路，减少不同部门之间的反复核对成本，避免因元件尺寸偏差导致的改版返工。这款模型的尺寸基准完全以元件底部焊接面为定位原点，和PCB设计软件的封装坐标系保持一致，导入后不需要额外调整坐标位置，直接匹配对应焊盘即可使用，适配各类表面贴装生产线的工艺设计需求。
