Adafruit MPRLS端口压力传感器分接结构设计

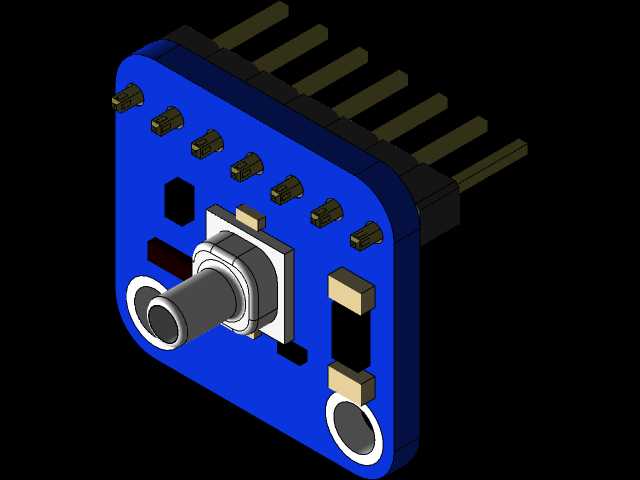

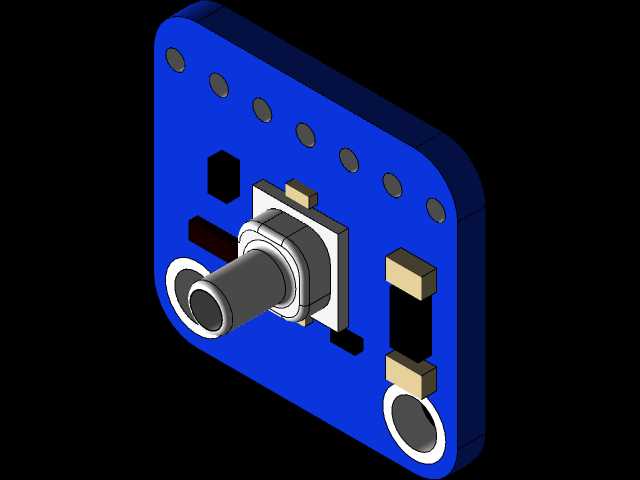

在小型气动检测、便携医疗呼吸监测、消费级气压反馈类设备的开发过程中，这类端口压力传感分接模块是核心的前端检测单元，多数工程师在做整机结构堆叠时，往往会因为忽略传感模块的实际安装边界、接插引脚的避让空间，导致后期样机装配出现干涉，甚至影响气路对接的密封性。这款分接结构的设计，首先围绕气路端口的同轴度做了基准约束，前端的气嘴接口做了阶梯式限位结构，对接软质气管时可以直接卡入到位，不需要额外打胶固定就能满足常规0-25PSI量程下的密封要求，避免气压检测出现数值漂移。从结构布局来看，PCB基板的边角做了R角过渡处理，板载的贴片元件全部围绕气嘴中心做对称排布，既保证了焊接时的应力均匀，也给后期安装固定留出了两个对称的安装孔位，安装孔的孔径适配M2规格的螺丝，孔位周边做了沉台设计，锁付螺丝时不会刮伤板载的贴片元件。接插引脚的排布采用标准2.54mm间距排针设计，分带插脚与不带插脚两种适配形态，不带插脚的版本可以直接焊接在主控板表面，适合空间紧凑的一体化设备集成，带插脚的版本可以通过杜邦线外接，适合原型验证阶段的快速调试。设计过程中特意将气路接口与板载电子元件做了高度差隔离，气嘴的突出高度比最高的贴片元件高出3mm以上，即使气管对接时出现轻微的角度偏移，也不会磕碰损伤周边的阻容元件。在安装边界的考量上，模块整体的外轮廓尺寸控制在极小的范围内，厚度方向避开排针凸起部分仅为4.2mm，在做堆叠设计时，相邻板卡之间只需要预留5mm的间距就能完成装配，不会和周边的结构件产生空间冲突。板上预留的两个定位孔中心距经过精准核算，既可以用螺丝锁付在塑料安装基座上，也可以配合尼龙隔离柱做悬空固定，减少设备运行时的振动传导到传感芯片上，避免检测数值出现不必要的波动。气嘴的内径做了光滑倒角处理，气路接入时不会因为锐边切割气管内壁产生碎屑，堵塞传感芯片的检测端口，长期使用的可靠性更有保障。对于做小型气压检测设备开发的结构工程师来说，这个模型可以直接导入整机装配体做干涉检查，提前预判气路走向、接插空间、安装固定位的匹配度，减少样机打样后的反复修改次数，在原型开发阶段就能把结构适配的问题提前规避，大幅缩短整机的开发周期。
