VL6180X近距离测距传感器模块结构设计

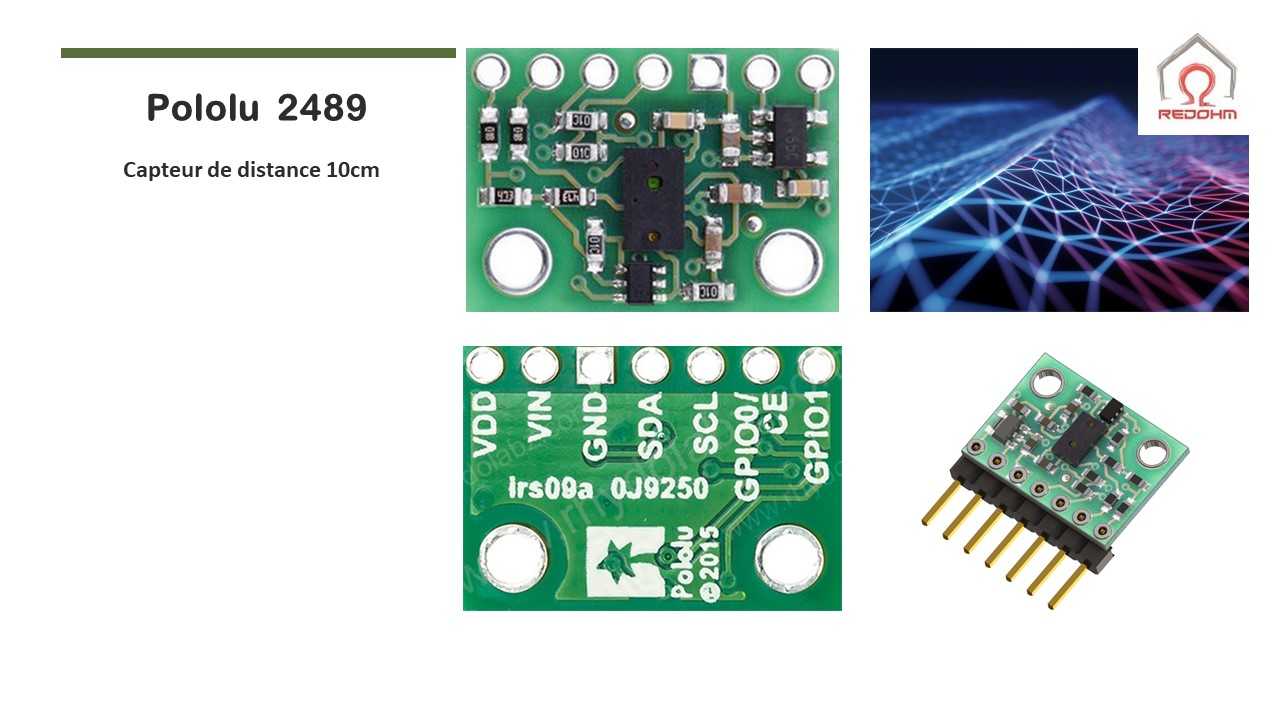

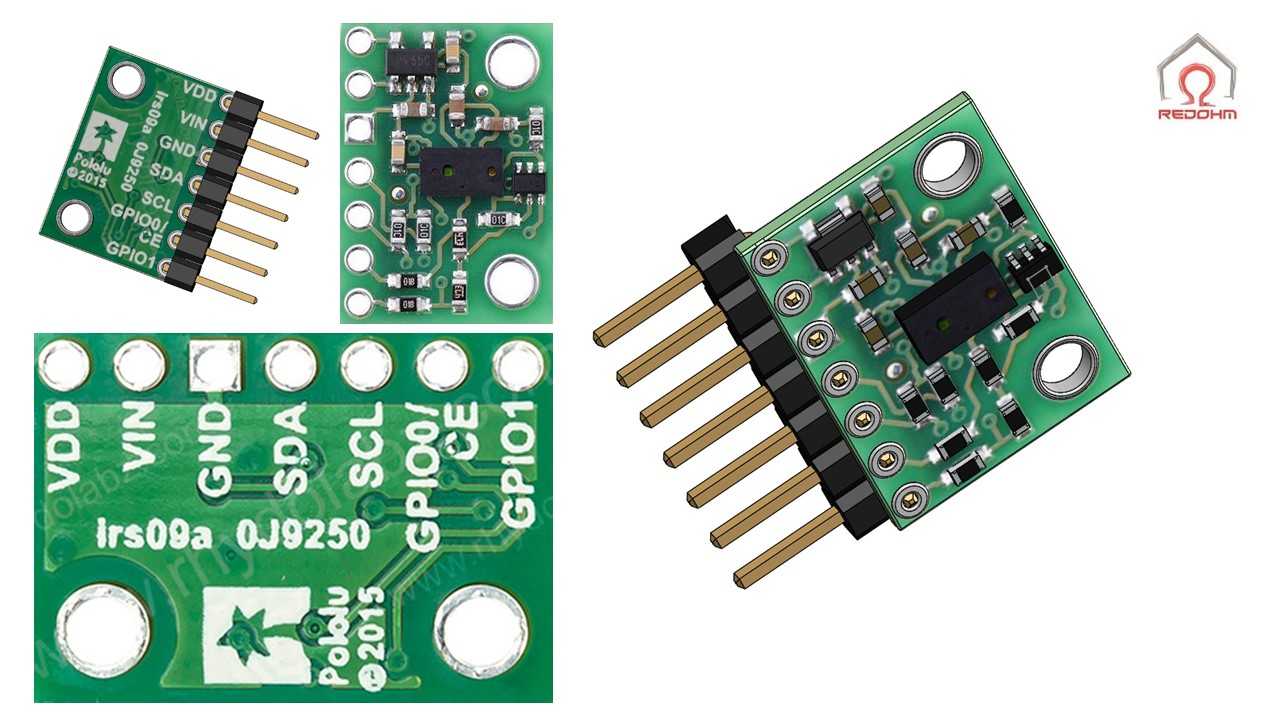

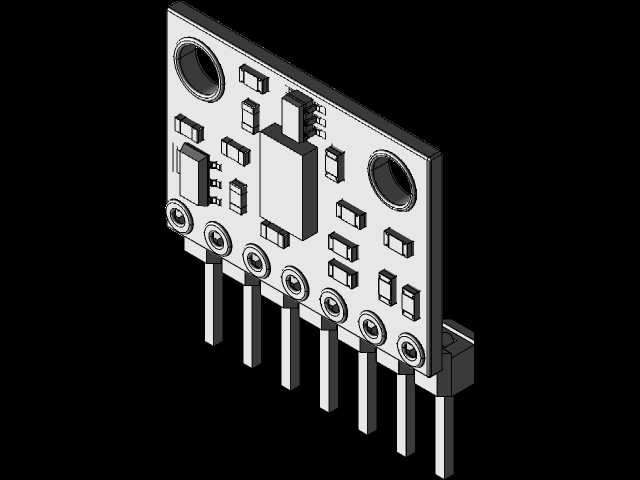

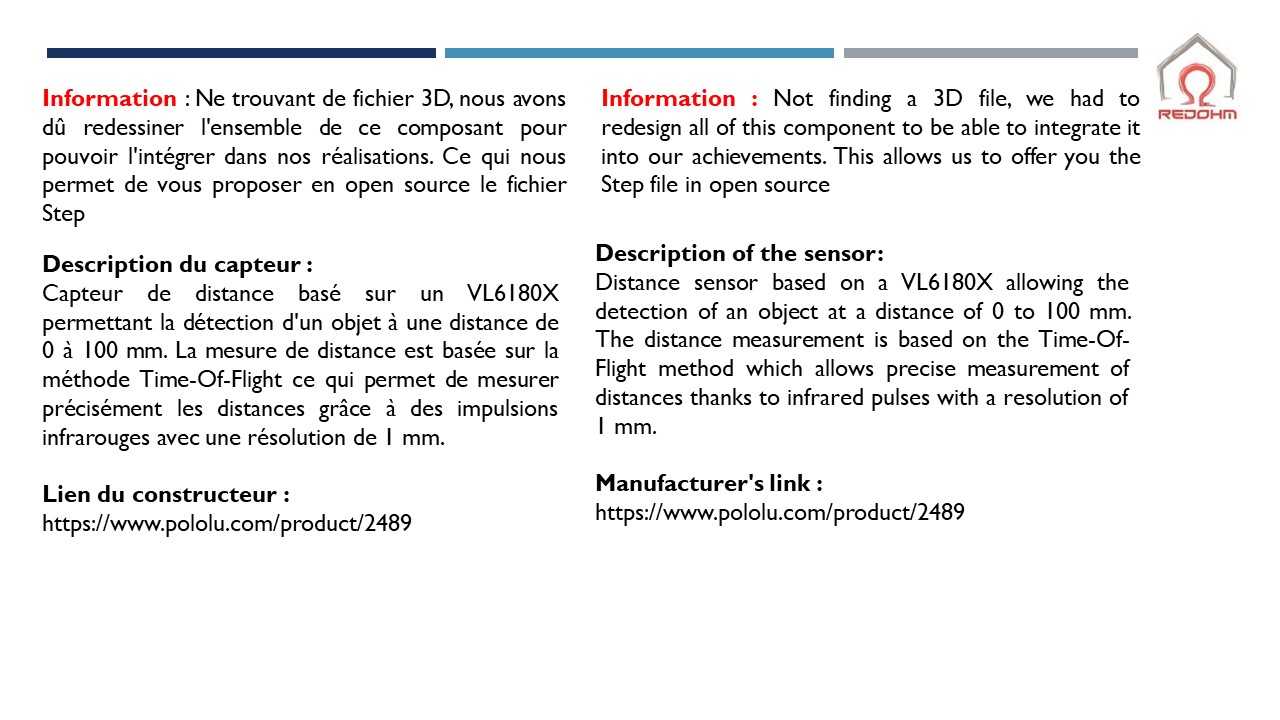

这款基于VL6180X芯片的近距离测距模块，核心面向短距高精度检测场景设计，可覆盖100毫米以内的绝对距离检测需求，检测精度可达1毫米级别，采用飞行时间测量原理，区别于传统红外反射测距的非线性误差问题，不受被测物体表面反射率差异的过度干扰，在近距离检测场景下能输出稳定的线性距离数据。模块的PCB板采用标准双面板布局，整体外形为规整矩形，板体四角预留两个对称的圆形安装通孔，可直接通过M2规格螺丝固定在设备安装面，安装孔位间距经过标准化设计，兼容通用小型传感器安装支架的孔位规范，无需额外定制转接件即可完成装配。板载排针采用单侧直插布局，引脚定义清晰标注在板身丝印层，从电源输入、I2C通讯引脚到通用IO口依次排列，电源引脚区分主供电与逻辑供电，适配3.3V标准逻辑电平，可直接对接主流单片机最小系统板，无需额外电平转换电路。板上外围电路围绕核心VL6180X芯片布局，包含电源去耦电容、上拉电阻等必要被动元件，所有元件均采用表贴封装，焊接完成后板体整体厚度控制在3毫米以内，加上排针总高度不超过10毫米，可嵌入到空间紧凑的设备内部，比如小型智能机器人的避障前端、自动感应装置的触发端、手持检测设备的测距端头。设计过程中充分考虑了量产装配的工艺性，所有表贴元件的焊盘尺寸符合回流焊工艺要求，安装孔做了金属化包边处理，提升多次拆装后的结构强度，板边做了圆角处理避免锐边划伤装配人员，光学检测窗口位置预留了足够的净空区域，避免周边元件遮挡红外发射与接收通路，保证测距光路的通畅。模块的GPIO引脚可配置为阈值触发输出，当检测距离低于设定阈值时可直接输出电平信号，无需主控芯片持续轮询读取数据，能降低低功耗设备的运行能耗，适合电池供电的便携检测类设备使用。在实际设备集成中，该模块可作为近距离存在检测、到位触发、微位移测量的核心检测单元，比如在小型自动化送料机构中检测物料是否到位，在智能交互设备中检测人手靠近触发唤醒，在小型航模中检测离地高度实现定高功能，紧凑的尺寸与标准化的安装接口，能大幅缩短结构设计阶段的适配周期，设计人员可直接将该模块的三维模型导入装配体，提前验证安装空间、干涉情况与走线布局，减少样机打样阶段的反复修改。
