气动连杆式双工位夹紧执行机构

项目分类:3D模型 发布时间:2021-09-27 ID:290801
  • 气动连杆式双工位夹紧执行机构
  • 气动连杆式双工位夹紧执行机构
  • 气动连杆式双工位夹紧执行机构
  • 气动连杆式双工位夹紧执行机构
  • 气动连杆式双工位夹紧执行机构
  • 气动连杆式双工位夹紧执行机构
  • 气动连杆式双工位夹紧执行机构
  • 气动连杆式双工位夹紧执行机构
  • 气动连杆式双工位夹紧执行机构
  • 气动连杆式双工位夹紧执行机构
  • 气动连杆式双工位夹紧执行机构
  • 气动连杆式双工位夹紧执行机构

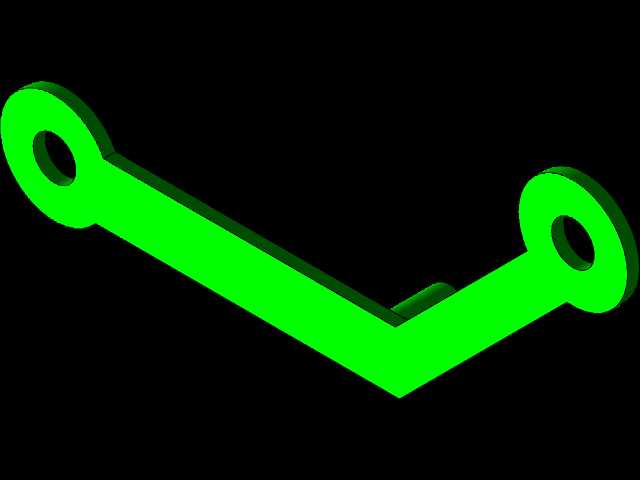

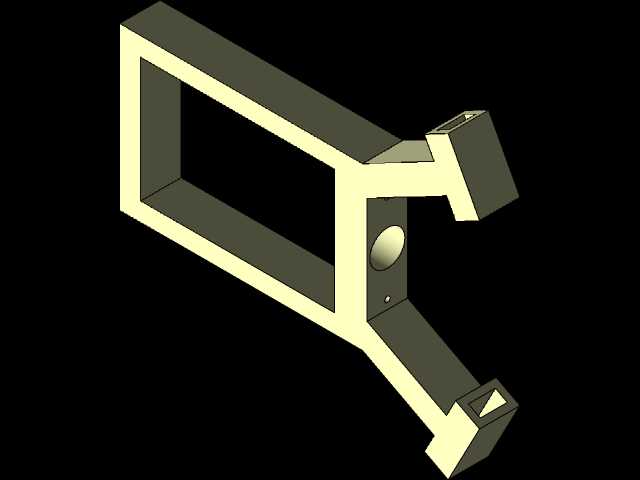

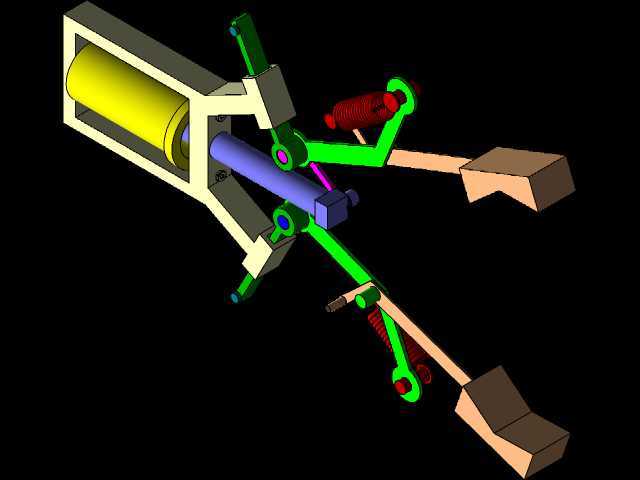

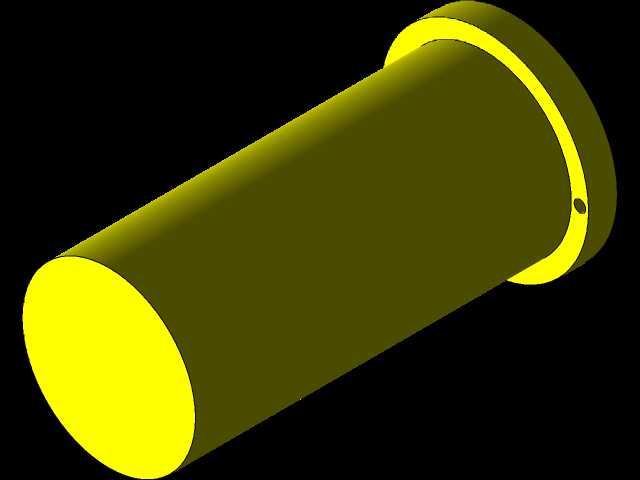

这套夹紧执行机构主要面向自动化产线的工件定位装夹场景,常见于机加工上下料工位、焊接工装台、装配线工件固定环节,可针对异形壳体、轴类、板类工件提供稳定的双侧夹持力,避免加工或装配过程中工件出现位移、窜动问题。从结构逻辑来看,整套机构以横向布置的气缸作为动力源,气缸输出端通过铰接座连接两组对称布置的多连杆传动组件,将气缸的直线往复运动转化为两个夹臂的同步摆转开合动作,相比单臂夹紧结构,双侧同步夹持的形式能让工件受力更均匀,不会出现单侧顶推导致的工件偏位问题。设计过程中在连杆铰接位置预留了自润滑衬套的安装空间,铰接轴采用台阶轴定位结构,避免长期往复动作出现轴窜磨损,同时在夹臂开合的极限位置设置了硬限位块,可防止气缸行程过冲导致的连杆机构死点卡滞。夹臂末端的压块采用可拆卸式设计,可根据不同工件的外形轮廓更换适配的压头,压块与夹臂的连接面设计了定位销孔,更换压头后无需重新调整夹持同轴度,能大幅缩短工装换型的调试时间。整套机构的安装基准为气缸侧的法兰安装面,安装面预留了四个均布的螺栓沉孔,可直接固定在工装基板或设备立板上,横向安装总长度控制在常规工装模组的适配范围内,夹臂完全张开时的最大开合距离可覆盖常见中小型工件的夹持尺寸需求,夹合时的夹持力可通过气缸进气压力进行线性调节,适配不同材质工件的装夹力度要求,避免夹持力过大导致薄壁工件变形。传动连杆的力臂比例经过反复校核,在气缸常规工作压力下即可输出足够的夹持保持力,即使出现突发断气情况,连杆机构也能依靠当前位置的机械自锁特性保持夹持状态,避免工件脱落引发安全或质量问题。夹臂与传动连杆之间设置了复位辅助弹簧,在气缸回程时可辅助夹臂快速张开到位,减少空行程动作耗时,提升工位的装夹效率。
