汽车前大灯左右侧装配定位工装结构

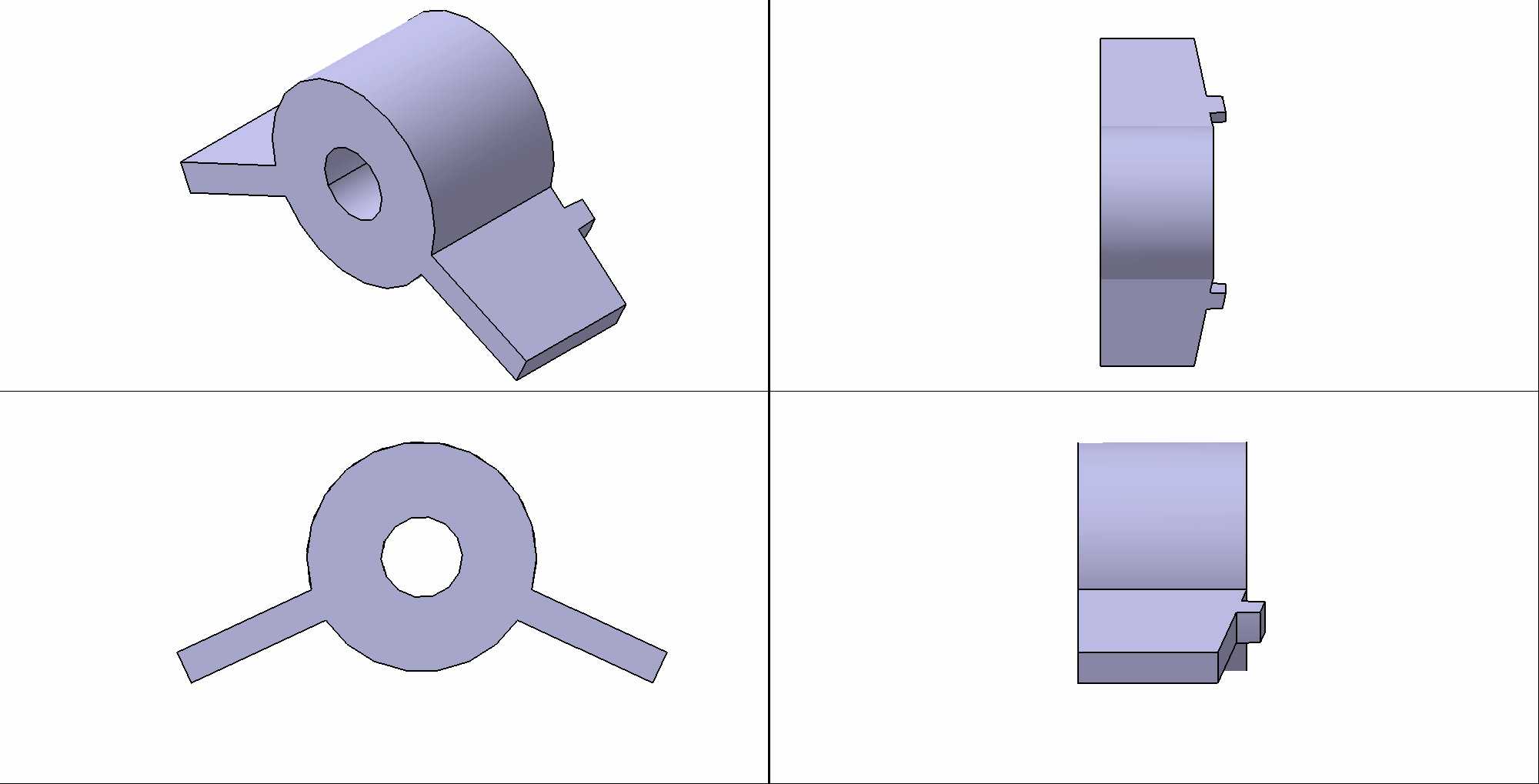

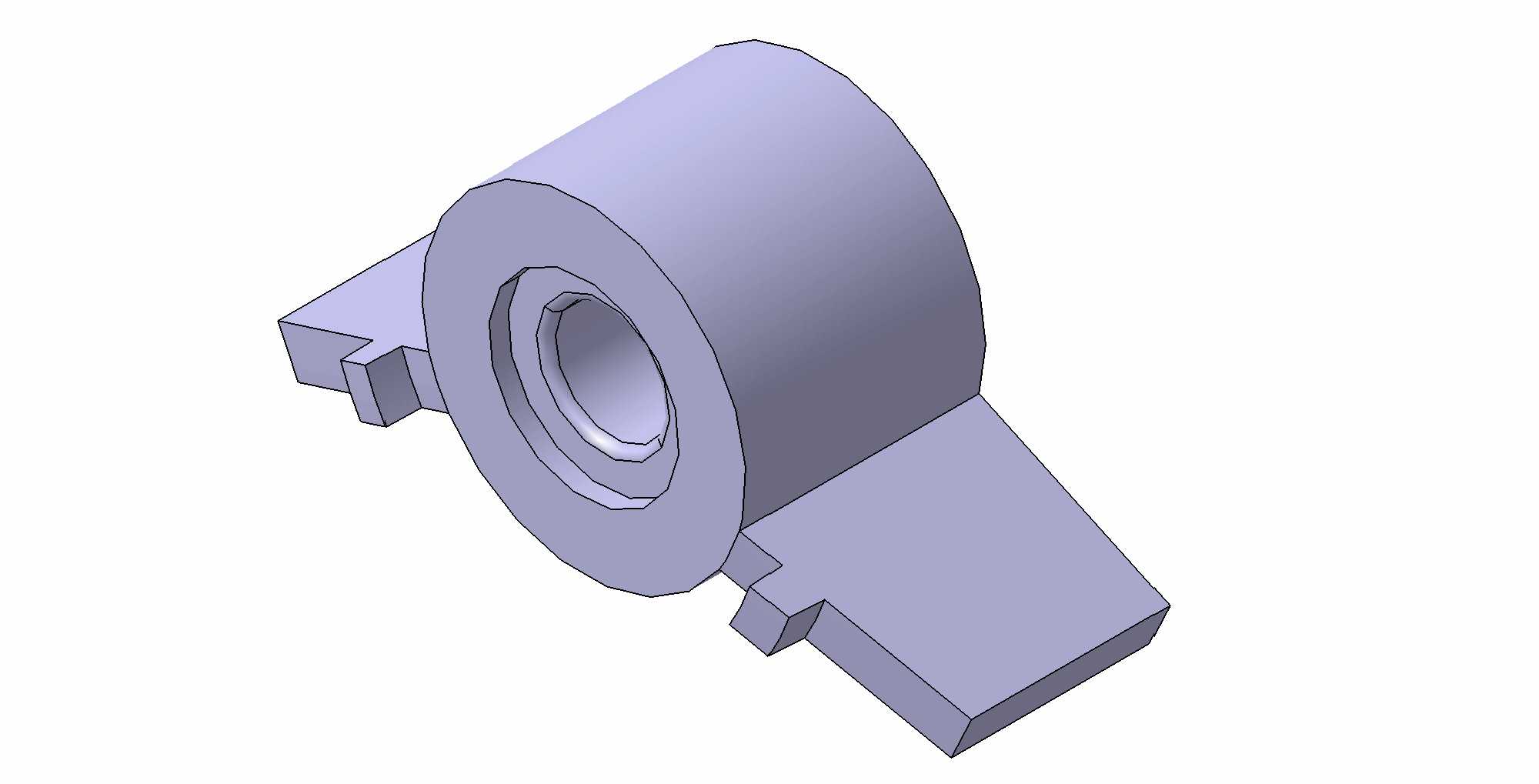

在汽车整车及零部件装配环节，前大灯总成与车身翼子板、前保险杠的匹配精度直接影响整车外观间隙面差，是总装车间外观质量管控的核心工位之一，这款定位结构正是为解决左右侧前大灯装配时的定位偏差问题设计的专用工装部件。从结构形态来看，主体采用带中心通孔的回转基座作为核心承载部分，两侧延伸出带定位凸台的支耳结构，整体采用对称适配的构型，可同时兼容左右侧车灯的定位基准，不需要针对左右件单独更换定位模块，能有效减少产线换型的辅助时间。设计过程中优先考虑了定位基准的重合原则，将车灯自身的安装孔位作为定位基准面，支耳上的凸台结构与车灯壳体上的预制卡槽做间隙配合，配合公差控制在H7/g6区间，既保证装配时的定位精度，又避免过盈配合导致的车灯壳体应力变形，毕竟车灯壳体多为注塑件，刚性较差，过大的定位夹紧力很容易造成壳体翘曲，后续装车出现间隙不均的问题。中心通孔的设计一方面是为了避让车灯后部的灯泡接线插座与调节螺杆结构，避免工装与车灯后部的电气元件产生干涉，另一方面也可以作为工装自身与装配工位支架的连接定位孔，通过穿装销轴实现工装在工位上的快换固定。两侧支耳的安装边界尺寸经过反复校核，完全匹配主流A级乘用车前大灯的安装跨距，支耳的厚度控制在12mm，既保证足够的结构刚性，在反复夹紧使用过程中不会出现形变导致定位偏移，又不会因为结构过于厚重占用过多装配操作空间，影响作业人员的操作视线。实际应用中，该定位结构通常搭配快速夹钳使用，作业人员将前大灯总成放置到工装上时，两侧凸台会自动卡入车灯的定位卡槽，完成X、Y、Z三个方向的自由度约束，不需要额外调整位置即可直接进行后续的螺栓紧固作业，相比传统的手工对位装配，能将单台车灯的装配对位时间缩短40%以上，同时将车灯与周边件的面差控制在0.5mm以内，间隙公差控制在±0.3mm区间，完全满足整车外观质量的评审要求。结构的材质选型上优先考虑了轻量化与耐磨性的平衡，主体采用铝合金加工而成，表面做硬质阳极氧化处理，接触车灯的定位凸台部位镶嵌POM耐磨衬套，避免长期使用过程中金属部件刮花车灯的注塑壳体表面，同时也能减少反复摩擦产生的磨屑掉落在车灯表面，影响后续的外观检验环节。
