立式可调速焊接回转定位工装结构

项目分类:3D模型 发布时间:2021-09-27 ID:290717
  • 立式可调速焊接回转定位工装结构
  • 立式可调速焊接回转定位工装结构
  • 立式可调速焊接回转定位工装结构

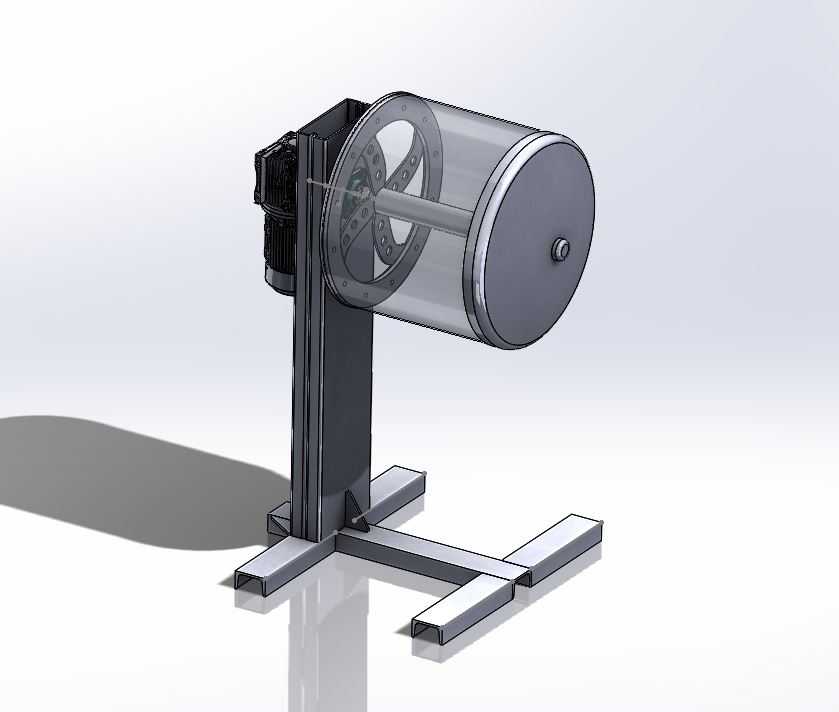

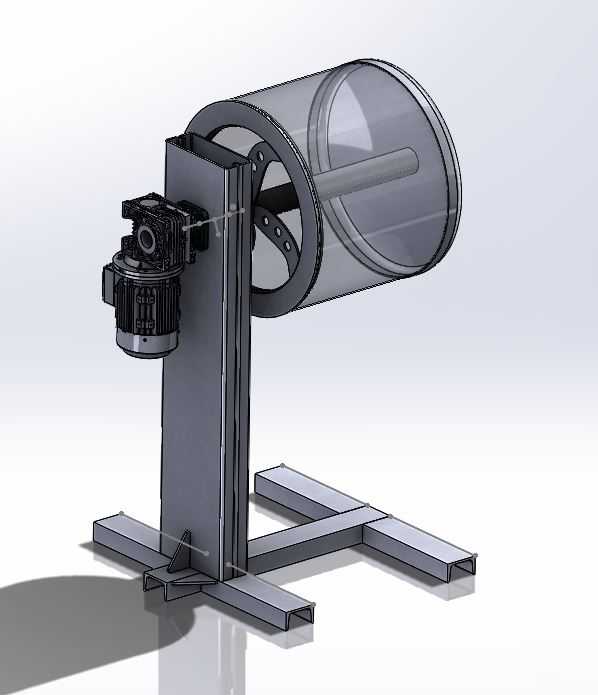

在结构件焊接加工场景里,环形焊缝、周向分布焊缝的焊接质量一致性一直是车间加工的痛点,人工转动工件不仅劳动强度大,转动速度不均还容易造成焊道成型差、焊穿或者虚焊的缺陷,这款焊接回转定位装置就是针对这类加工需求设计的专用工装。整套装置采用立式悬臂支撑结构,底部为十字形落地支撑脚,支撑脚采用标准型钢拼焊成型,接触地面的支撑面预留了地脚安装孔位,可直接通过膨胀螺栓固定在车间硬化地面或者焊接工作平台上,十字形的支撑布局能抵消工件旋转时的偏载力矩,即使装夹偏重的异形焊接件,也不会出现机架晃动的问题。立柱部分采用矩形钢作为主体承载结构,侧面设置了可调高度的锁紧滑槽,可根据待焊工件的直径尺寸、装夹高度调整回转主轴的安装位置,适配不同尺寸规格的筒类、盘类焊接工件。回转驱动部分集成了减速机构,可输出稳定的低转速扭矩,转速区间匹配常规焊条电弧焊、气体保护焊的焊接走枪速度,工件装夹在前端的回转卡盘上后,可按照设定速度匀速旋转,焊工只需保持焊枪位置固定,就能完成整圈周向焊缝的连续焊接,避免了频繁转动工件、间断起弧造成的焊缝接头缺陷。设计时特意将驱动单元布置在立柱后侧,平衡前端装夹工件的重量,减少立柱单侧受力产生的形变,回转主轴的径向跳动公差控制在焊接工艺允许范围内,保证焊道的圆周度误差符合焊接件的形位公差要求。装置的操作侧没有多余的突出结构,焊工操作时不会被机架部件干涉,支撑脚的高度经过优化,既保证了机架的整体稳定性,也不会占用过多的车间地面空间,相邻工位的物料周转不会受其影响。针对焊接现场飞溅大、粉尘多的工况,驱动部分的外壳做了封闭防护设计,可阻挡焊接飞溅、打磨粉尘进入传动机构,延长设备的维护周期,日常使用时只需定期检查锁紧机构的可靠性、传动部位的润滑状态即可,不需要复杂的日常维保。
