多环框架式机械陀螺仪三维建模作品

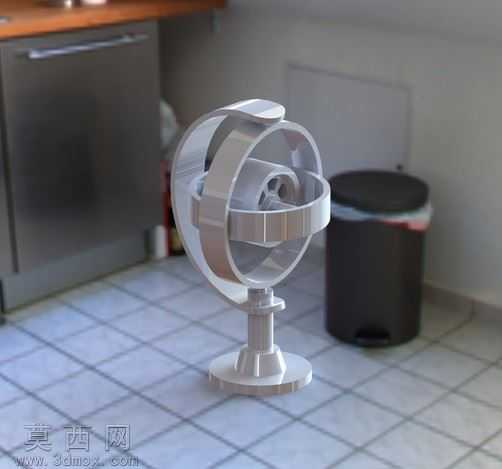

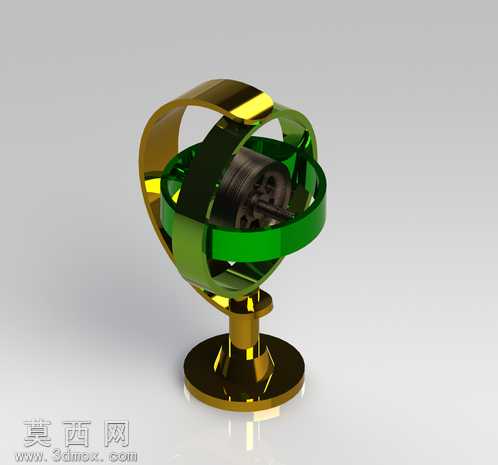

本作品为多环框架式机械陀螺仪的三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循机械陀螺仪的经典结构逻辑进行搭建。模型核心包含中心转子组件、多层嵌套万向环架、底部支撑基座三个核心部分，各部件的装配关系严格参照实际陀螺仪的转动自由度约束设置，确保内环、中环、外环可分别绕相互垂直的三个正交轴独立转动，完整复现机械陀螺仪可在基座姿态变化时保持转子轴向稳定的结构特性。建模阶段首先完成中心转子的参数化绘制，对转子的轮毂、辐条、配重环结构进行等比例还原，保证转子的质量分布符合高速旋转时的动平衡要求；随后逐层搭建嵌套环架结构，每一层环架的连接转轴位置都经过精准对位，相邻环架的转轴保持严格垂直，环架与转轴的配合间隙按照精密机械装配公差设置，既还原实际装配的活动余量，也避免出现结构干涉问题。材质与渲染阶段，针对不同部件的视觉特性进行材质参数调试：多层万向环架分别赋予高透绿色亚克力材质与抛光金色金属材质，透明环架调整折射与反射参数，还原通透的光学质感，金属环架添加细微的表面拉丝纹理与环境反射效果，呈现光亮金属的精致质感；中心转子赋予深灰色哑光金属材质，模拟实际转子的钢制配重质感；底部支撑基座与环架的金色金属材质保持统一，添加底座的倒角反光细节，提升整体精致度。渲染时采用柔和的影棚布光方案，主光源从侧上方投射，搭配补光弱化阴影死区，开启环境光遮蔽效果突出各层环架的嵌套层次，最终呈现的渲染图清晰展现各部件的结构关系与材质质感。设计过程中重点考量了结构的可动性还原，每一处转动副的约束设置都经过反复校验，确保模型可直观演示陀螺仪的万向转动特性，既可以作为机械原理教学的演示模型，也可用于科普展品的结构参考，完整呈现了经典机械陀螺仪的结构美学与精密机械设计逻辑。
