VHS录像带全结构拆解三维建模作品

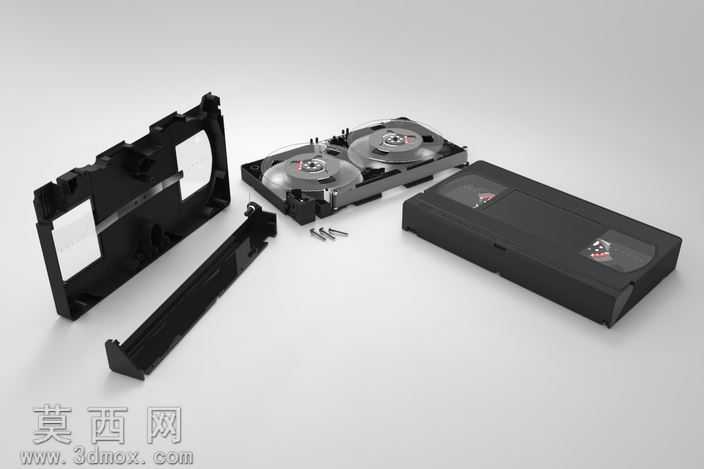

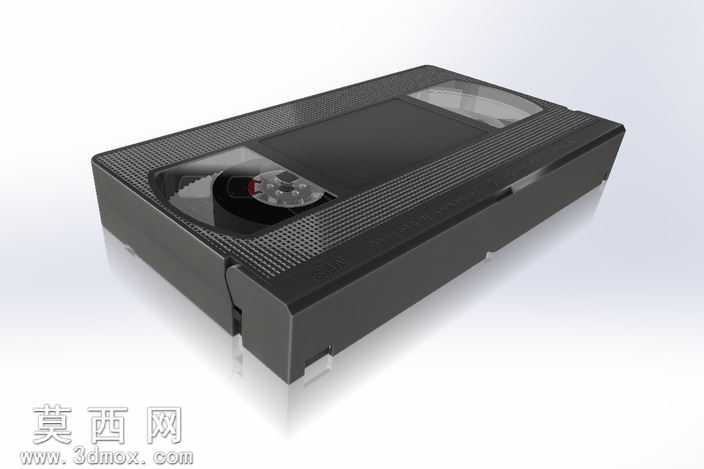

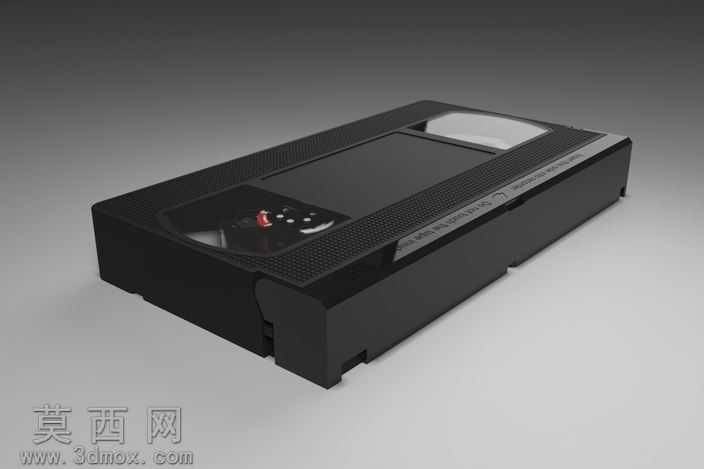

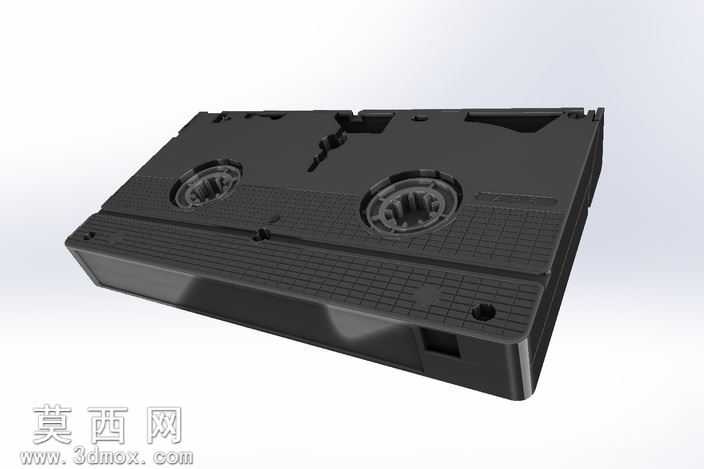

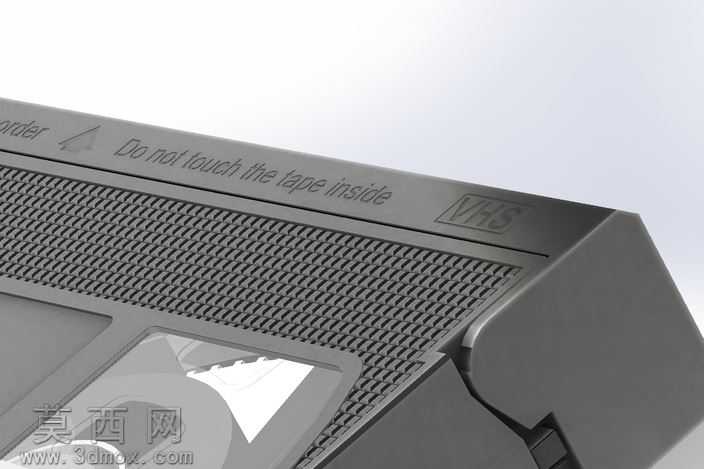

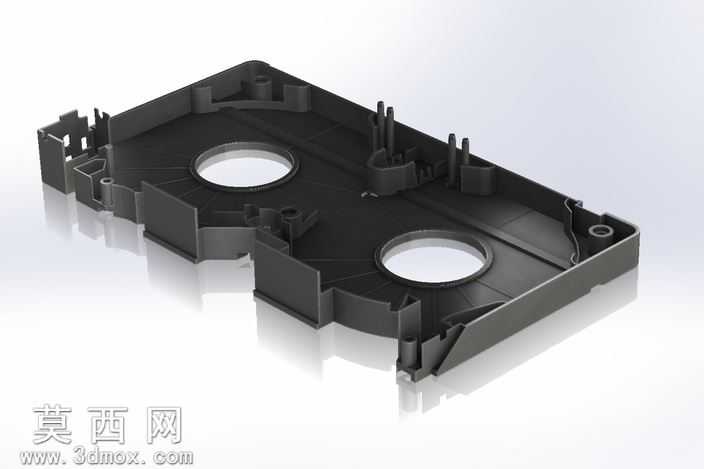

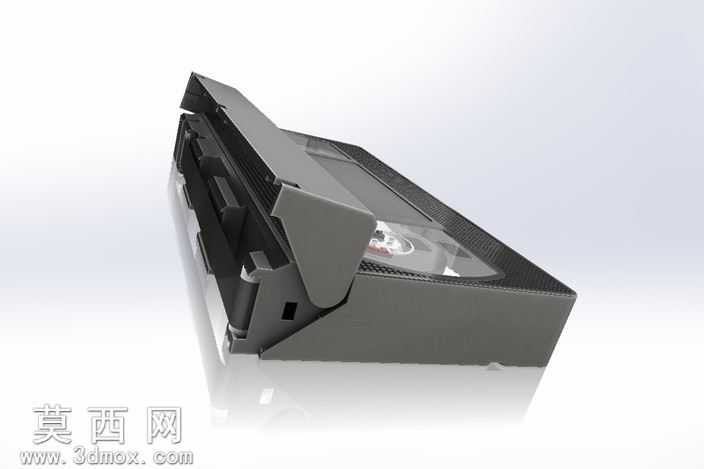

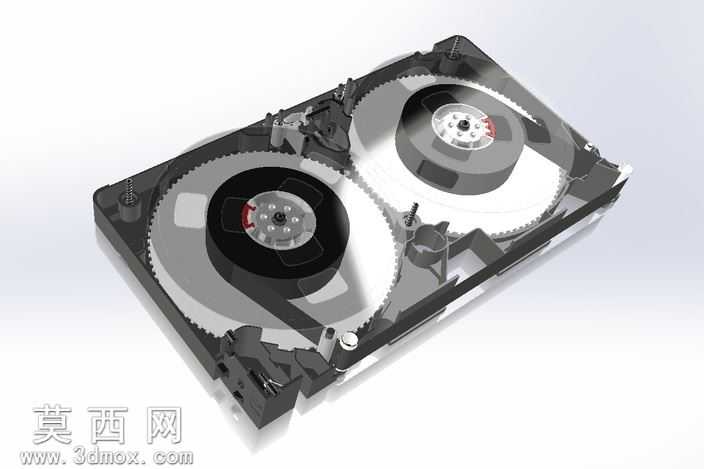

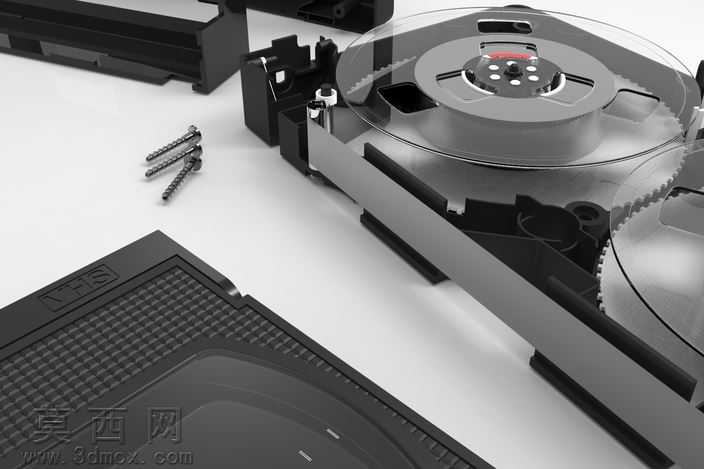

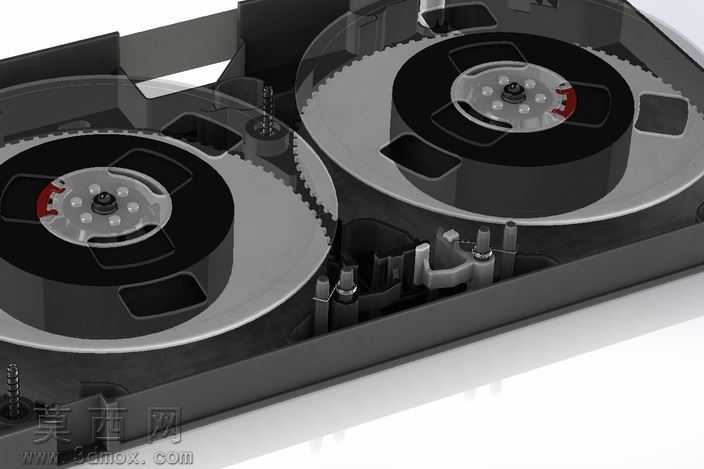

本作品围绕经典VHS录像带完成全结构三维建模，完整还原了VHS录像带从外壳到内部核心组件的全部细节，建模过程中首先对VHS录像带的实体结构进行测绘拆解，将整体拆分为外保护壳、带仓框架、磁带卷轴、导向压带部件、锁止卡扣、固定螺丝六大独立模块，每个模块都严格遵循实物的尺寸比例进行参数化建模，确保各部件之间的装配间隙完全符合真实产品的公差要求。建模阶段采用自底向上的装配设计思路，先完成单个零件的特征绘制：针对黑色塑料外壳部分，通过曲面拉伸、倒角、卡扣特征切除等操作，还原外壳表面的防滑纹理、标识凹槽以及开合定位结构，保证外壳的装配卡扣位置精准，可实现虚拟状态下的开合装配效果；针对内部的两个磁带卷轴，还原卷轴的轮齿结构、磁带限位挡边以及中心轴孔的配合尺寸，确保卷轴可在带仓框架内实现顺畅的转动模拟；针对导向柱、压带弹片等细小金属部件，通过钣金特征建模还原其薄厚均匀的金属质感与弹性结构形态，固定螺丝则采用标准件参数化建模，还原螺丝的螺纹、螺帽开槽细节，与外壳上的螺丝柱位置完全对应。材质与渲染阶段，针对不同部件赋予对应的物理材质：塑料外壳采用哑光黑色ABS材质，调整材质的粗糙度与轻微反光属性，还原老式塑料外壳略带磨砂的使用质感；金属部件分别赋予镀锌亮面金属与发黑弹簧钢材质，区分螺丝、弹簧、导向轴的不同金属质感；磁带部分采用深棕色半哑光聚酯薄膜材质，模拟磁带带基的轻微反光与柔韧质感。渲染场景采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，清晰展现各部件的结构层次与材质差异，将拆解状态的所有零件按实际拆卸顺序排布，直观呈现VHS录像带平时隐藏在外壳内部的完整构造，让观看者能够清晰了解老式录像带的内部机械运作逻辑，整体模型结构完整，零件无缺失，装配关系准确，可用于复古数码产品展示、老式存储介质科普、影视道具素材制作等多个场景。
