老式手摇胸压式手电钻三维结构设计

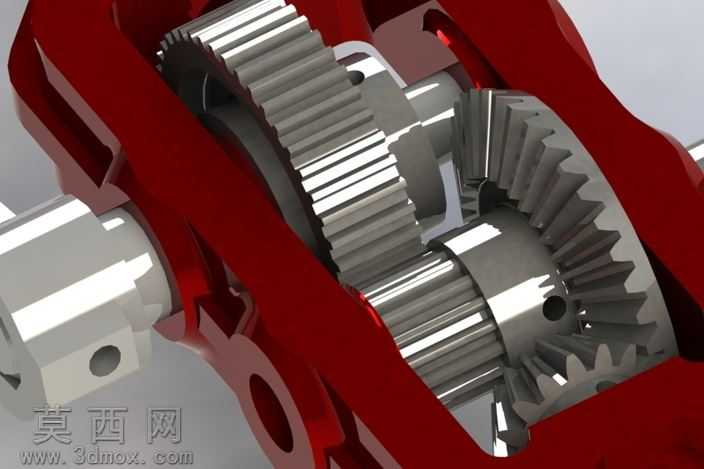

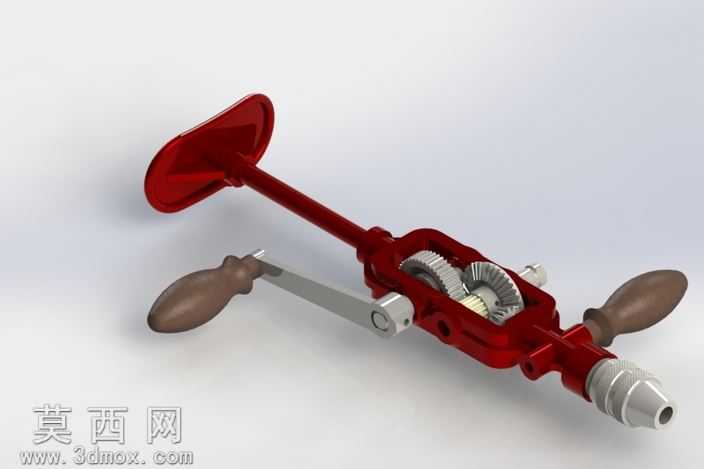

本作品为老式手摇胸压式手电钻的三维建模作品，建模过程严格遵循实物测绘的尺寸比例，完整还原了这款传统手动钻孔工具的全部结构细节。建模阶段首先搭建整体装配基准，以钻夹头的中心轴线为核心装配基准，依次完成各个零部件的建模与装配约束，确保各运动部件的活动范围符合实际使用逻辑。外观材质渲染上，主体机架采用哑光红色烤漆金属材质，还原老式工具的经典漆面质感，表面添加细微的使用磨损痕迹提升真实感；两个握持手柄采用深棕色实木材质，模拟木材的自然纹理与温润哑光质感，金属传动部件采用亮银色金属材质，区分出不同零件的材质属性，胸压托板采用与机架一致的红色烤漆金属，边缘做圆滑过渡处理，贴合实际使用时的人体接触需求。结构设计上完整还原了内部的锥齿轮传动结构，清晰展现手摇动力输入到钻夹头旋转输出的传动路径，齿轮的齿形参数按照标准直齿锥齿轮参数建模，啮合间隙设置合理，可直观呈现手动钻孔时的动力传递过程；侧面的手摇曲柄与机架做转动配合约束，两个辅助握持手柄与机架做固定连接，钻夹头部分还原了三爪夹持结构的外形特征，前端的夹持孔做细节刻画，胸压托板与主杆做固定连接，还原使用时抵住胸部施加进给力的使用形态。设计过程中重点考量了传统手动工具的人机工程特征，各个手柄的位置、胸托的角度都按照实际使用姿态设置，既还原了老工具的复古外观，也通过剖面式的结构展示清晰呈现内部传动逻辑，可作为手动工具结构教学、复古工业产品展示的数字化模型素材，模型装配关系清晰，各零件无干涉，完整保留了传统手动钻具的结构特征与复古质感。
