十字轴式万向传动连接接头三维建模

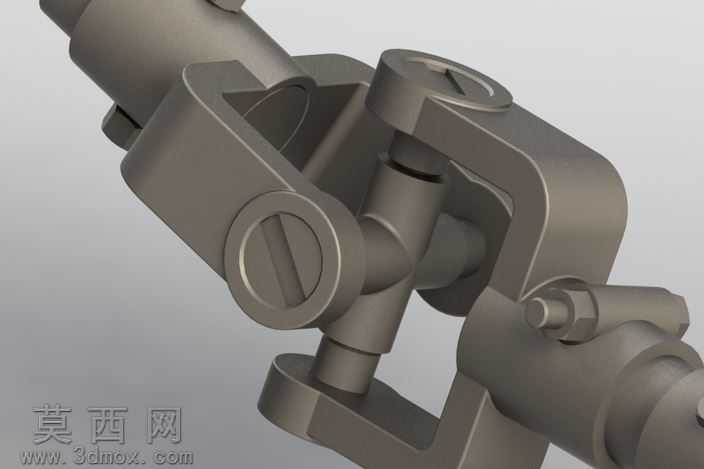

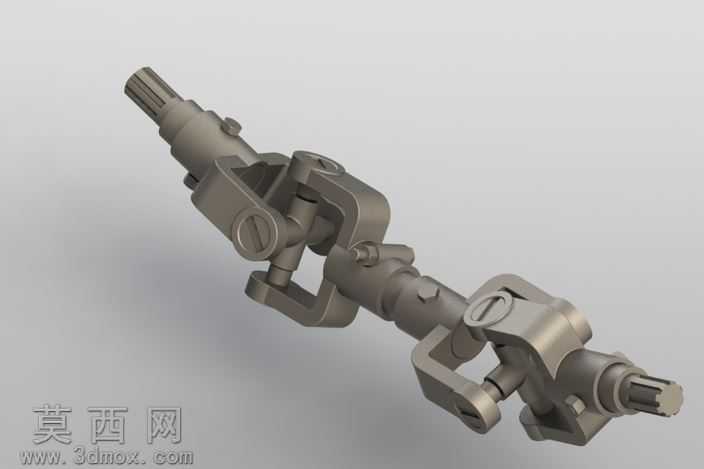

本作品为十字轴式万向接头的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各组成零件的独立建模，再按照实际装配约束关系完成整体装配，完整还原了万向接头可实现变角度动力传递的结构特性。零件建模阶段，针对十字轴主体，采用旋转凸台命令生成轴体基础轮廓，再对四个轴颈端面进行倒角、退刀槽等细节特征处理，保证轴颈与轴承配合位置的尺寸精度符合机械设计规范；针对接头叉架部分，采用拉伸凸台生成叉臂基体，通过异形孔向导完成轴销安装孔的精准定位，再对叉臂与轴体连接的铰接位置做圆角过渡处理，避免应力集中问题，同时还原了叉架上的紧固螺栓安装位、定位槽等细节结构。材质与渲染阶段，为整体模型赋予了哑光金属钢材质，调整材质的粗糙度、金属度参数还原工业锻钢零件的真实质感，通过环境光遮蔽效果凸显铰接位置的装配缝隙与结构层次，渲染视角选取斜向特写角度，清晰展现十字轴与两个叉架的配合关系、铰接结构的活动逻辑，直观呈现万向接头可在两轴不同轴线角度下传递扭矩的工作原理。结构设计上严格遵循万向接头的实际传动逻辑，保证十字轴与两侧叉架的铰接副具备合理的转动自由度，各配合面的尺寸公差按照间隙配合要求设置，既还原了真实产品的装配关系，也为后续的运动仿真、工程图导出提供了准确的模型基础。建模过程中对所有特征做了参数化关联，修改关键尺寸即可快速生成不同规格的万向接头模型，可直接用于机械传动系统的虚拟装配、运动干涉检查以及教学演示场景，完整展现了通用机械传动连接件的设计逻辑与建模规范。
