Gorlov螺旋式涡轮水力发电装置三维模型

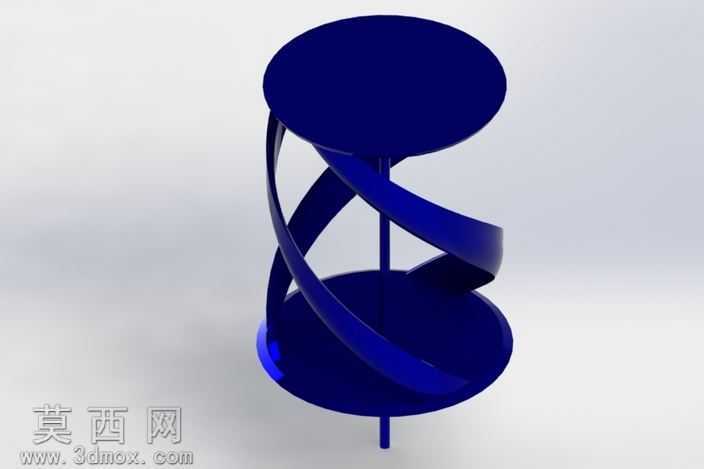

本模型为Gorlov螺旋式涡轮三维建模作品，采用SolidWorks软件完成全参数化建模，整体结构还原度高，可直接用于流体仿真分析、结构校核及教学演示场景。建模过程中首先绘制上下圆形端板的基准草图，以中心转轴为公共基准轴，确定螺旋叶片的螺旋升角、导程参数，通过扫描特征生成连续扭曲的螺旋叶片结构，叶片与上下端板、中心转轴的连接位置均做了平滑过渡处理，避免应力集中的结构缺陷。模型渲染阶段采用深蓝色哑光金属材质，模拟涡轮常用的不锈钢基材表面氧化处理效果，场景添加柔和的环境漫反射光，突出螺旋曲面的流畅扭曲形态，清晰展现叶片从上端板延伸至下端板的连续螺旋走向，中心转轴的伸出段、上下端板的圆形轮廓均做了倒角处理，还原真实机械加工的工艺细节。该涡轮属于垂直轴水轮机结构，设计思路围绕低流速流体环境下的能量捕获效率优化展开，螺旋扭曲叶片可在任意来流方向下产生持续转矩，无需额外的导流对中机构，相比传统直叶片垂直轴涡轮，有效降低了转矩脉动问题，适配小功率水力发电、潮流能捕获等绿色能源应用场景。建模过程中严格控制各部件的装配关系，中心转轴与上下端板采用同轴配合，螺旋叶片与端板、转轴的结合面完全贴合，无几何干涉问题，模型包含完整的零件特征树，可根据实际应用需求调整叶片数量、螺旋导程、端板直径等核心参数，快速衍生不同规格的涡轮设计方案，为流体机械领域的设计优化、原理验证提供可靠的三维数字模型基础。
