多轮布局同步带传动机构设计

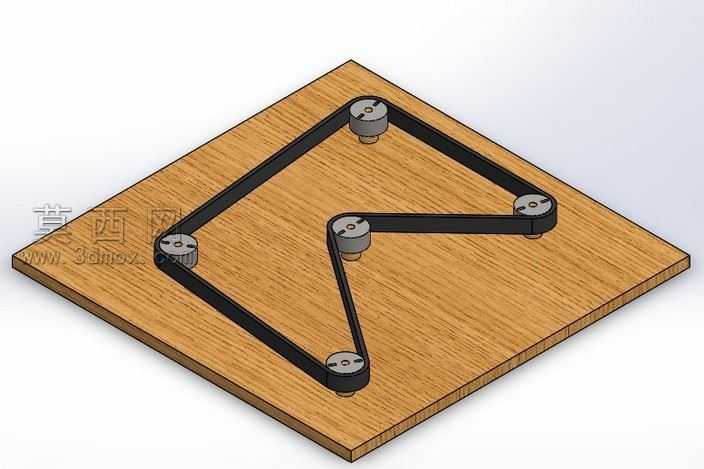

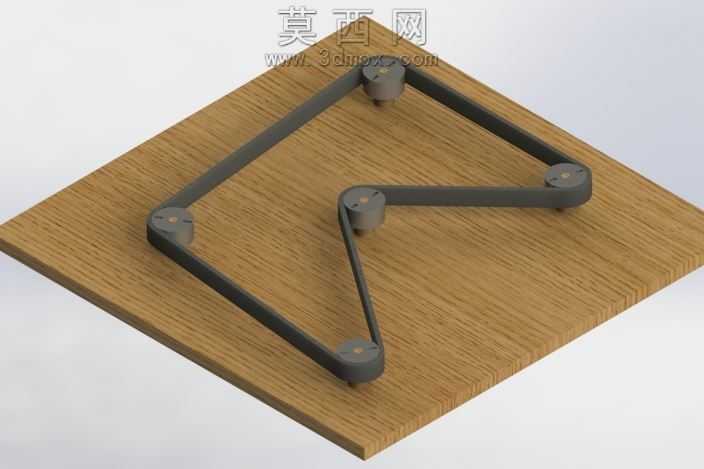

本作品为多轮布局的带传动机构三维建模成果，建模阶段采用SolidWorks完成全参数化设计，首先对安装基板进行基准定位，以矩形基板顶面为装配基准面，依次完成六个带轮安装座的孔位坐标标定，确保各带轮中心距符合带长计算的理论值，避免同步带安装后出现张紧力不均、打滑跳齿的问题。建模过程中对带轮结构进行了细节还原，包含轮体的挡边结构、中心安装轴孔、端面紧固螺钉孔等细节特征，同步带采用闭环柔性件建模方式，通过路径扫描生成带体实体，精准贴合各带轮的啮合轮廓，还原同步带与带轮的包角接触状态。材质渲染阶段，安装基板赋予橡木纹理材质，调整木纹的走向与基板长宽方向匹配，添加轻微的表面凹凸质感模拟真实木板的肌理；带轮主体赋予哑光金属材质，端面紧固螺钉赋予亮面不锈钢材质，通过材质区分凸显不同零件的功能属性；同步带赋予黑色橡胶材质，添加细微的颗粒质感模拟橡胶带的表面纹理，同时调整材质反光度，避免带体出现过强的镜面反射影响结构展示效果。结构设计上采用非对称的折线形带轮布局，通过六个带轮的位置排布实现动力的多方向转向传输，其中一个带轮可作为张紧轮调整安装位置，适配不同长度的同步带安装需求，整体机构无需额外复杂的导向组件即可完成长路径、多拐点的动力传递，可应用于小型自动化设备的轻负载动力传输场景。设计思路围绕紧凑化、易装配的核心需求展开，所有带轮采用统一的安装接口规格，降低零件加工与装配的复杂度，基板上的安装孔位均预留足够的装配操作空间，方便后期对带轮位置、同步带张紧度进行调试调整，整体建模过程严格遵循机械设计的装配公差要求，各零件之间保留合理的装配间隙，确保虚拟装配后无干涉问题，可直接导出工程图用于实际加工生产。
