超声波传感器安装固定支架结构设计

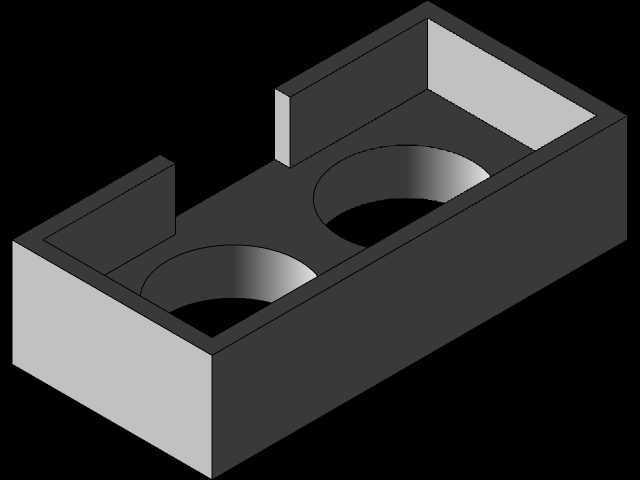

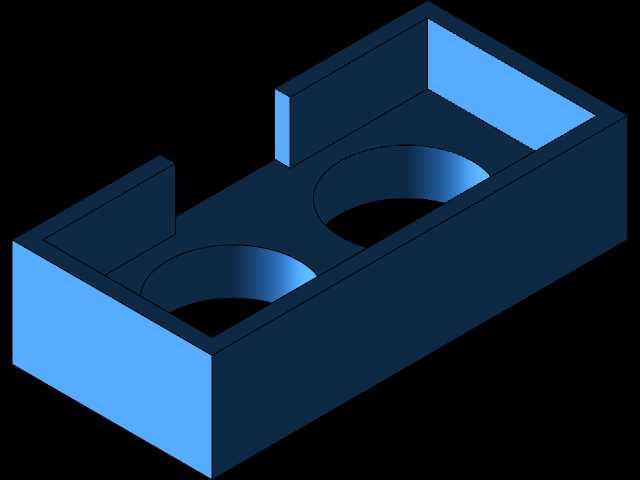

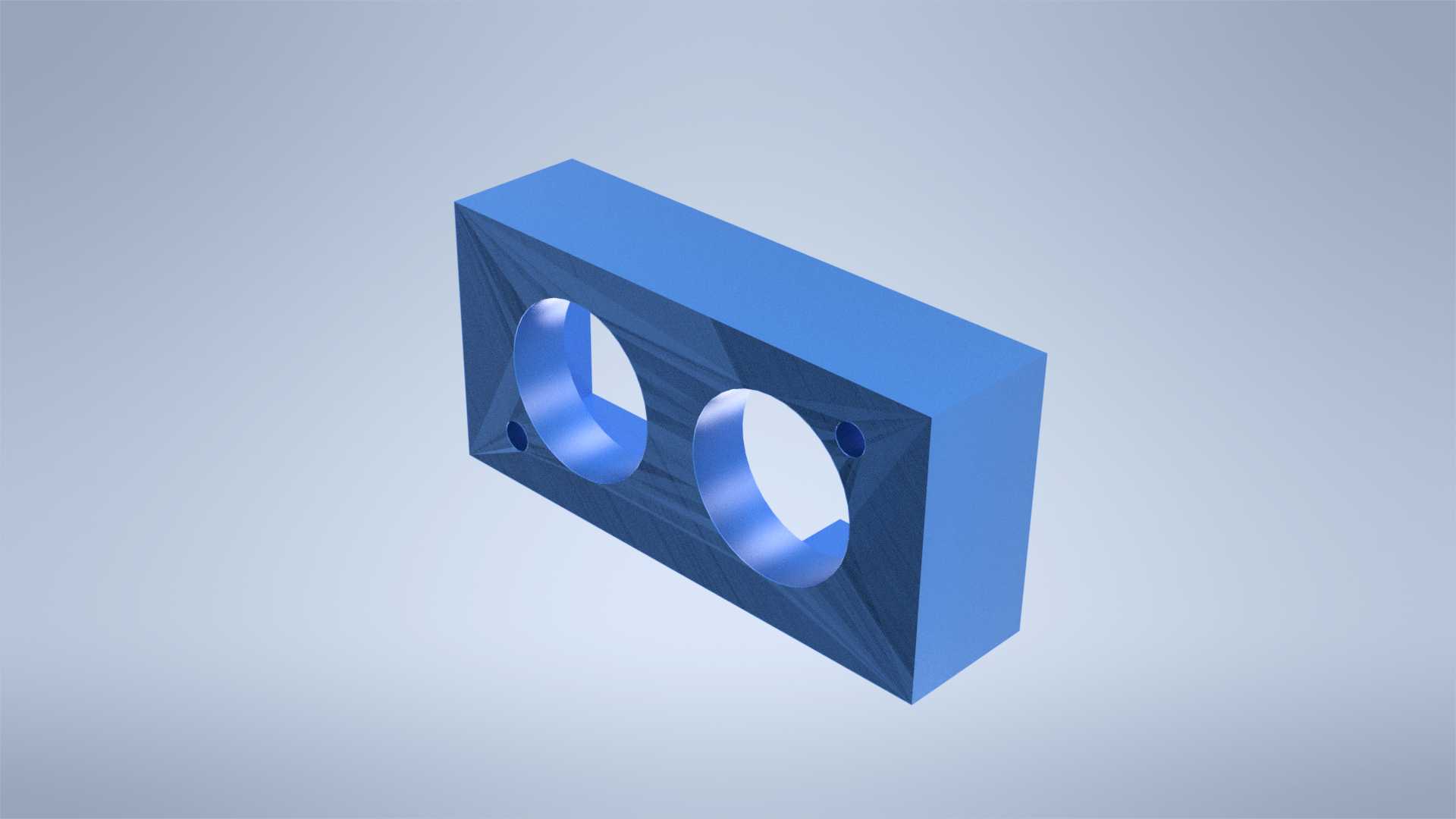

这款支架主要面向超声波测距类传感器的安装固定场景，在自动化产线物料检测、AGV小车避障、小型设备液位检测、工位工件到位判断这类工况中都能适配，解决传感器直接安装时定位不准、易受周边结构干涉、长期使用移位的问题。从结构设计来看，整体采用槽型基座加双侧挡边的构型，基座主体为长方体铣削成型结构，内部开设两个同轴半圆安装槽，槽体内径匹配常规圆柱形超声波传感器的外径，安装时传感器可直接嵌入槽内，依靠槽壁的圆弧面贴合传感器柱面，不需要额外加工复杂的抱紧结构，装配时仅需从侧面推入传感器即可完成预装，后续点胶或者加装侧向顶丝就能完成固定，装配效率比传统平板打孔安装的结构提升不少。双侧的立式挡边并非对称设计，两侧挡边的高度差经过适配，刚好可以遮挡传感器侧面的杂波反射路径，减少超声波发射时旁瓣信号被周边金属结构反射造成的检测误判，同时挡边与基座为一体化结构，不存在拼接装配的间隙，长期受设备振动影响也不会出现挡边偏移的问题。安装边界方面，基座底部为全平面结构，没有突出的安装凸台，可以直接贴合设备安装面固定，底部预留的安装孔位间距适配常用的20mm、30mm规格铝型材的槽距，不管是直接锁付在型材表面，还是通过转接板固定在薄板设备外壳上都能兼容，基座整体的宽度控制在双传感器并排安装的最小间距要求内，不会占用过多的设备内部安装空间，两个安装槽的中心距经过校准，刚好匹配双探头超声波传感器的探头间距要求，安装后不需要额外调整探头的平行度，就能保证两个探头的波束角度符合检测要求。设计时特意将基座的侧壁厚度做了等厚处理，不管是采用机加工铣削成型，还是采用注塑开模生产，都能保证壁厚均匀，减少加工或成型过程中的变形量，槽体的边缘做了小尺寸倒角处理，既可以避免安装传感器时刮伤传感器外壳的涂层，也能去除机加工产生的毛刺，不需要后续额外的倒角去毛刺工序。在实际工况使用中，这款支架可以承受常规工业现场的振动量级，挡边的高度刚好高出传感器安装后的顶面1.5mm，既不会遮挡传感器正面的超声波发射面，又能阻挡侧面的异物磕碰探头，在有少量切削液、粉尘的工况下，基座的平面结构不容易积灰积屑，日常维护只需要简单擦拭就能保证安装精度，不会因为碎屑堆积导致传感器安装角度偏移。
