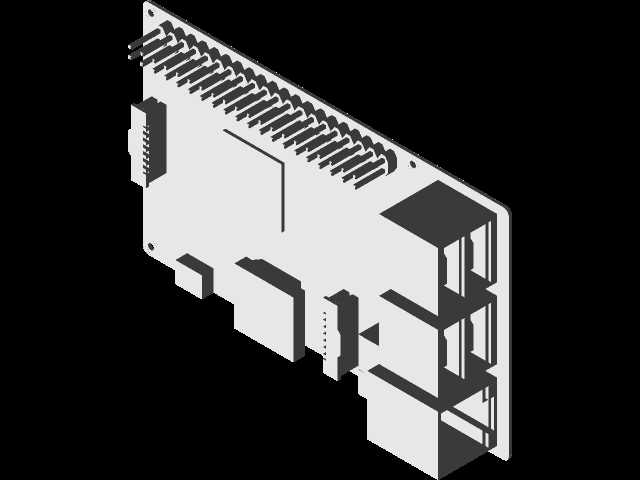

树莓派开发板等轴测结构三维建模

在嵌入式开发与智能硬件原型验证场景中，树莓派这类单板计算机的结构建模是硬件集成、外壳定制、外设适配环节的核心基础工作。本次建模完整还原了树莓派开发板的实体结构特征，建模过程中优先参考实际量产板卡的实测尺寸，对板身轮廓、接口排布、元件高度做了1:1的等比例还原，确保后续结构装配时不会出现干涉问题。从板卡的功能布局来看，建模时重点处理了侧边排针的引脚间距与突出高度，这类排针是外接传感器、扩展板的核心连接部位，每根针脚的直径、相邻针的中心距都严格按照通用2.54mm排针标准设置，排针整体突出板面的高度也匹配常规直插排针的实际尺寸，方便后续做扩展模块的装配干涉检查。板身侧面的USB接口、以太网接口、HDMI输出接口、电源供电接口都做了独立的结构建模，每个接口的开口尺寸、内部卡位深度、接口突出板边的距离都对应实际接口的物理规格，比如USB接口的突出长度控制在标准尺寸范围内，避免后续设计外壳时出现接口开孔错位、插头无法完全插入的问题。板面上的核心处理芯片、内存颗粒、电容电阻等元件，建模时没有做过度简化，而是按照元件实际的占位尺寸与高度做了块状还原，尤其是板上高度较高的接口元件与散热片安装位，明确标注了元件的最高突出高度，为后续加装散热片、设计封闭式外壳预留足够的内部空间。板身四个角的安装固定孔也做了精准定位，孔位中心距、孔径都匹配常用的M2.5固定铜柱规格，方便用户在做项目集成时直接将板卡固定在设备支架、外壳内部的安装柱上，不需要重新测量孔位尺寸。建模时还考虑了板卡的安装边界，明确了板身四周的最小预留空间，比如排针侧需要预留至少8mm的插线空间，接口侧需要预留对应插头的插入深度空间，避免在整机装配时出现线缆弯折过度、接口被结构件遮挡的问题。这类结构模型可直接用于嵌入式项目的外壳设计、教学演示、装配模拟，帮助结构工程师在开模或3D打印外壳前提前验证所有结构配合关系，减少实物打样的迭代次数，也能用于高校嵌入式相关课程的结构认知教学，让学习者直观理解单板计算机的硬件布局逻辑。
