MGN9微型直线导轨及配套滑块组件

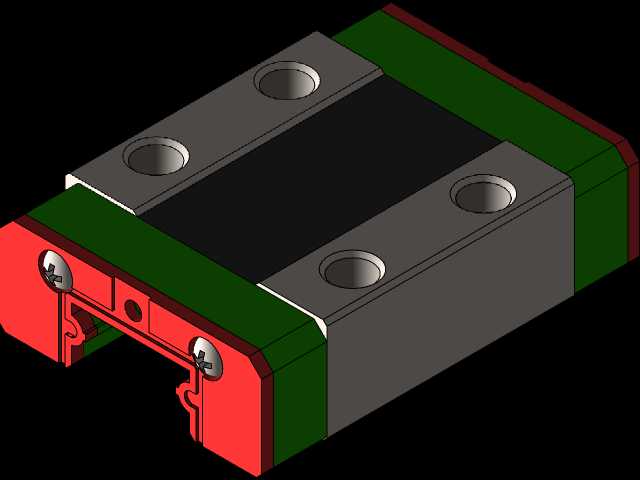

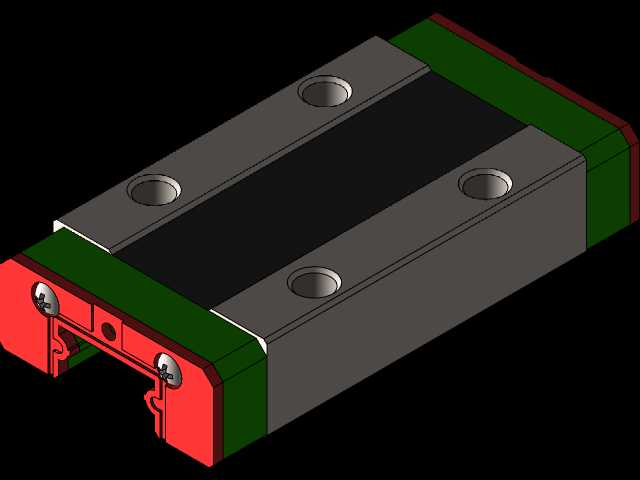

在桌面级精密自动化设备、小型检测仪器、3D打印运动轴、半导体点胶工位这类对安装空间有严格限制的场景里，微型直线导轨的选型往往直接决定设备的运动精度与运行稳定性，本次建模的MGN9规格导轨及配套MGN9C、MGN9H滑块，正是针对这类窄空间、轻负载、高精度往复运动需求完成的结构还原。建模过程中优先还原了导轨的滚道型面参数，导轨基体采用标准微型导轨的截面轮廓，安装孔位严格按照行业通用的孔距、沉孔深度设计，确保模型导入装配体后可以直接匹配安装面的孔位布局，不需要二次调整安装基准。配套的两款滑块分别对应短型标准滑块与加长型高负载滑块，MGN9C滑块的长度更短，适合行程末端空间局促、对滑块外伸尺寸有严格限制的工位，比如小型视觉检测设备的镜头调焦轴，滑块在行程两端不会和周边的传感器支架、限位块产生干涉；MGN9H滑块加长了滑块本体长度，增加了内部滚珠的循环列数，额定动负载比短滑块提升近四成，适合小型移栽机构、桌面机械手的水平运动轴，在同等安装宽度下能承载更大的工装负载。建模时特意还原了滑块端部的防尘刮屑片结构，以及滑块内部的滚珠循环通道轮廓，虽然是外观与装配级模型，但关键的安装配合面都做了公差预留的示意，导轨的基准侧面做了0.02mm的装配基准偏移标注，方便结构工程师在选型时直接核对安装面的形位公差要求。从安装边界来看，这款9mm宽度的微型导轨，导轨底面到滑块顶面的总高度控制在极小的尺寸范围内，垂直方向的安装空间只需要预留不到10mm的高度就能完成装配，非常适合堆叠式的多轴运动平台，比如桌面型点胶机的Z轴模组，搭配同步带或者微型丝杠就能完成紧凑的运动结构设计。在实际设备应用中，这类微型导轨的预压等级通常会根据工况选择轻预压或者微预压，既保证运动时无反向间隙，又不会因为预压过大导致滑块运行阻力升高，建模时滑块和导轨的配合间隙按照轻预压的装配状态做了配合约束，导入装配体后可以直接做运动仿真，模拟滑块在全行程内的运动状态，不会出现配合过松或者过约束的问题。另外导轨的端面做了适配标准端盖的安装孔位，需要加装导轨防护带或者行程限位撞块的时候，可以直接在端面安装对应附件，不需要额外在导轨基体上打孔，避免破坏导轨的淬火层影响整体刚性。
