Sk104规格多鳍片立式电子散热结构件

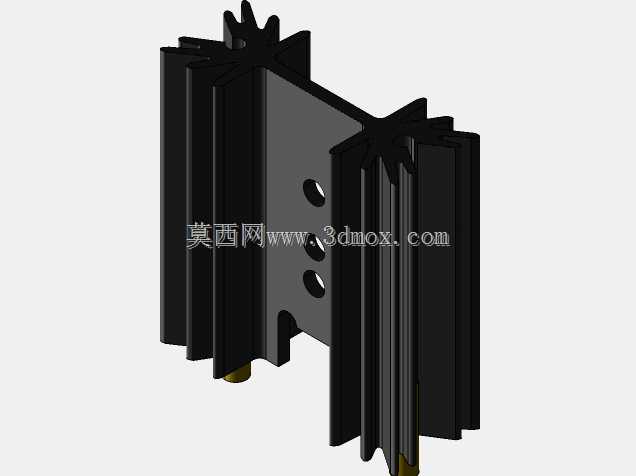

在小功率电子设备的热管理场景中，这类立式多鳍片散热结构是板载功率器件散热的常用选型，常见于消费类电源、工控驱动板、小型功率模块的配套散热方案中，核心作用是将功率器件工作时产生的焦耳热通过接触面传导至鳍片阵列，再借助自然对流或辅助风道的空气流动完成热量交换，避免器件结温超过额定阈值引发性能衰减或失效。从结构设计来看，该散热件采用对称双鳍片组布局，中间设置带安装孔的固定基板，基板上的三个通孔对应板载安装的锁付位置，可直接通过螺丝将散热件固定在PCB板对应器件的安装位，基板与发热器件的接触面做了平整处理，能够降低接触热阻，保证导热路径的顺畅。鳍片部分采用放射状多齿结构，相比等距直鳍片，这种齿形设计在相同投影占用面积下能拓展更多有效散热面积，同时齿间的气流通道不会因为鳍片过密产生过大风阻，适配自然对流场景下的空气流通需求，无需额外搭配高转速风扇即可满足小功率器件的散热要求。安装边界方面，该散热件采用立式贴装设计，基板贴合PCB板面安装，鳍片向垂直于板面的方向延伸，不会占用过多PCB板上的横向布板空间，底部预留的引脚避让位可以适配器件引脚的穿出需求，避免安装时与板上其他元器件产生干涉，整体结构紧凑，适合布板空间紧张的小型化电子设备使用。设计过程中需要重点考量基板与鳍片的连接导热性能，这类挤压成型的铝制散热件，鳍片与基板为一体结构，不存在连接界面热阻，导热效率高于拼接式散热结构，同时表面做黑色氧化处理，既可以提升表面辐射散热能力，也能起到防氧化腐蚀的作用，延长在常规工业环境下的使用寿命。在实际选型适配时，需要匹配发热器件的热耗参数，核算对应鳍片面积下的热阻是否满足器件的温升要求，同时确认安装孔位与PCB上的固定孔、器件引脚位置完全对齐，避免锁付时出现应力导致器件引脚变形或PCB板翘曲，鳍片的高度也要匹配设备内部的空间余量，确保安装后不会与外壳或其他板卡产生碰撞。
