PoHome1IRNPN型归位传感器结构设计

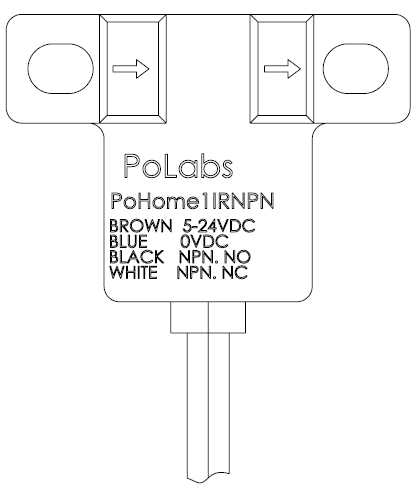

在数控机床、自动化产线、飞行模拟器这类需要精准位置复位的设备场景中，归位传感器是决定设备重复定位精度的核心元器件，本次呈现的PoHome1IRNPN型归位传感器，是针对高可靠性复位检测需求开发的元件结构。从实际使用场景来看，这类传感器常安装在设备运动轴的行程端点位置，负责给控制系统传递轴系回到基准原点的信号，是设备开机校准、工序复位、异常回退动作的核心触发部件，相比普通接触式行程开关，它的重复定位精度更高，长期运行的信号稳定性更强，能适配高速运动轴的快速复位检测需求，不会因为频繁触发出现信号漂移或者触点损耗过快的问题。从功能特性上看，这款传感器采用NPN型输出逻辑，棕色线接5-24V直流供电正极，蓝色线接供电0V端，黑色线为常开输出触点，白色线为常闭输出触点，用户可以根据自身控制回路的接线需求选择对应的输出线，不用额外外接转换继电器，能简化设备内部的接线布局。在设计思路上，这款传感器采用对称式的双侧安装耳结构，安装耳上预留了椭圆形的固定孔，这种孔型设计可以在安装时给安装人员留出一定的位置调整余量，不用在安装板上反复扩孔调整位置，能降低安装对位的难度；传感器主体的出线端采用双出线柱的结构，能对内部引线起到防护作用，避免设备运行过程中引线频繁弯折出现线芯断裂的问题，传感器表面直接丝印了接线定义与型号标识，现场接线时不用额外查阅说明书，能减少接线错误的概率。从安装边界来看，这款传感器的主体厚度较薄，安装耳的间距适配常规自动化设备的安装孔位标准，不需要对现有设备的安装板做大规模改造就能直接替换同类型的旧款传感器，传感器的感应触发方向沿主体轴向设置，安装时只要保证感应面与触发挡片的对位精度在允许范围内，就能稳定输出触发信号，不会因为轻微的安装偏差出现漏触发的问题。在三维建模过程中，完整还原了传感器的外形轮廓、安装孔位、出线结构以及表面的标识细节，结构工程师在做设备整体布局设计时，可以直接调用这个模型做干涉检查，提前确认传感器与周边走线、结构件的位置关系，避免后期装配时出现空间不足的问题，也能根据模型的安装孔位直接在安装板上出对应的孔位加工图，减少设计阶段的重复测绘工作量。
